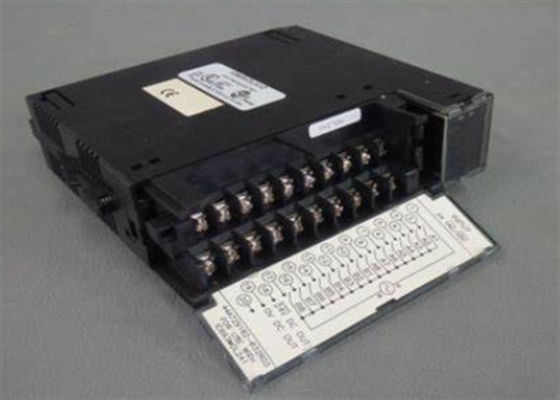

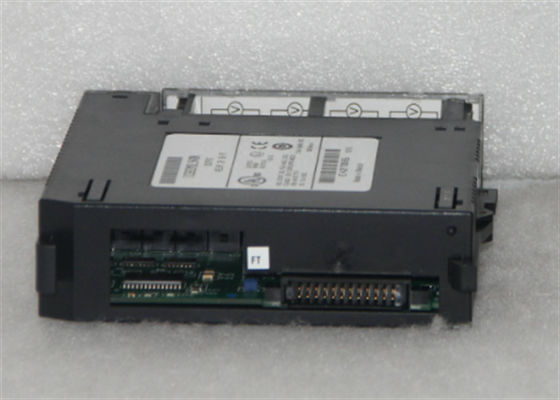

GE FANUC IC693MDL241 TIPICAL SCAN RATE SERIES 90-30 PROCESSOR MODUL

GE FANUCIC693MDL241TIPIK SCAN RATE SERIES 90-30 PROCESSOR MODUL

Spesifikasi Teknis untuk IC693MDL241

Merek GE Fanuc
Seri Seri 90-30
Produsen GE Fanuc
Produsen GE Fanuc (Mantan); Emerson Automation (Sekarang)
Nomor Bagian IC693MDL241
Deskripsi Produk Modul input diskrit
Seri Seri 90-30
Nomor Bagian IC693MDL241
Jumlah Saluran Enam belas (16)
Merek GE Intelligent Platforms/GE Fanuc
Pengelompokan input Kelompok tunggal dari 16 input
Konfigurasi kabel Logika Positif / Negatif
Isolasi 1500 VAC antara sisi medan dan sisi logika
Modul Masukan Jenis Produk
Rentang sinyal masukan 0-30 VAC / VDC
Kisaran tegangan masuk 0 sampai +30 volt DC atau 0 sampai +30 volt AC, 50/60 Hz
Tegangan masuk nominal 24 VAC / VDC
Tegangan 24 V AC
arus masuk 7 mA pada tegangan nominal
Tegangan output nominal 24 VAC / 24 VDC
Tegangan 24 V DC

Daya tarik arus 80 mA @ 5 VDC ketika semua input menyala; 125 mA dari bus backplane 24 VDC yang terisolasi atau pengguna menyediakan sumber daya eksternal.
Waktu respons off, maksimal 28 ms
Input 16
Pada tegangan keadaan 11,5 - 30,0 VAC / VDC
Tegangan aktif 11,5 hingga 30 volt AC atau DC
Frekuensi 50/60 Hz
Tegangan off 0-4 VAC / VDC
Offstate Voltage 0 sampai +4 volt AC atau DC
arus masuk pada tegangan nominal 7 mA
Saat ini 1 mA maksimum
Pada keadaan arus 3,2 mA
Isolasi antara sisi medan dan sisi logika 1500 V RMS
Arus mati 1 mA
Daya DC Ya
Daya AC Ya
Pada waktu respons, biasanya 12 ms
Pada waktu respons, maksimum 12ms
Indikator LED 16
Membaca logika %I
Status Siklus Kehidupan Produk Ditinggalkan/Langsing

Tentang IC693MDL241

IC693MDL241 adalah modul input diskrit dari seri 90-30 Programmable Logic Controller (PLC).Modul ini terdiri dari enam belas (16) saluran output dalam satu kelompok output yang memiliki satu terminal umumIni beroperasi pada rentang tegangan input 0-30 VDC atau 0-30 VAC sementara tegangan nominal modul adalah 24 VAC / 24 VDC.Modul ini mendukung kabel dari biner atau ON / OFF atau dua perangkat state-input seperti switch batasIC693MDL241 dilengkapi dengan Dua (2) baris indikator status LED,digunakan untuk menggambarkan energi dari setiap saluran masukan. Saluran masukan yang secara aktif menerima arus masukan 7 mA pada tegangan nominal memiliki LED yang sesuai diaktifkan.modul sisipan disediakan di mana deskripsi singkat atau tag input dapat ditulis untuk mudah mengidentifikasi saluran input. Modul ini kompatibel dengan dipasang pada baseplate 5-slot atau 10-slot dari platform PLC Seri 90-30.5 - 30 VAC / VDC sementara tegangan Off-state adalah 0 - 4 VDC / VACDemikian pula, arus On-state maksimum adalah 3,2 mA sedangkan arus Off-state maksimum adalah 1 mA. Modul On ′s penundaan transisi sinyal adalah 12 ms sementara waktu respons Off adalah 28 ms.Konsumsi daya dari modul ini diberi nama 80 mA @ 5 VDC ketika semua input berada pada keadaan logika 1 dan 125 mA dari bus backplane 24 VDC yang terisolasi atau catu daya eksternal yang disediakan pengguna.

Modul IC693MDL241 adalah modul input positif/negatif yang diproduksi oleh GE Fanuc sebagai bagian dari sistem PLC Seri 90-30.Ini beroperasi pada tegangan peringkat 24 Volt AC / DC dan memiliki satu kelompok dari 16 titik masukan semua terletak di terminal input daya umumModul ini dirancang dan dimaksudkan untuk digunakan dengan AC atau DC daya input yang disediakan oleh operator, sehingga dapat memiliki baik karakteristik logika positif atau negatif saat dalam mode input DC.Karakteristik input ini cocok untuk berbagai unit input yang disediakan pengguna, seperti tombol tekan, saklar kedekatan elektronik, dan saklar batas.Modul IC693MDL241 dilengkapi dengan tegangan input berkisar antara 0 dan 30 Volt AC atau DC pada frekuensi 50 hingga 60 Hertz dan arus input khas 7 milliampere pada tegangan nominalIni memiliki tegangan on-state 11,5 hingga 30 volt AC atau DC dan tegangan off-state 0 hingga 4 volt AC atau DC.

Modul GE IC693MDL241 dilengkapi dengan arus aktif minimal 3,2 miliampere, dan arus mati maksimum 1 Ampere,dengan waktu respons 28 milidetik saat dimatikan dan satu milidetik 12 milidetik saat dihidupkan. Ketika arus melewati titik input, hasil dalam tabel status input adalah Logic 1 (% I). Operator dapat menyediakan daya yang diperlukan untuk menjalankan perangkat lapangan,atau menggunakan sumber tegangan output DC 24 Volt terisolasi sebagai catu daya untuk masukan DC. GE Fanuc IC693MDL241 memiliki indikator status on/off LED untuk setiap titik di bagian atas modul.Baris LED atas diberi label dari A1 ke A8 untuk poin 1 sampai 8 sementara baris bawah diberi label dari B1 ke B8 untuk poin 9 sampai 16.
