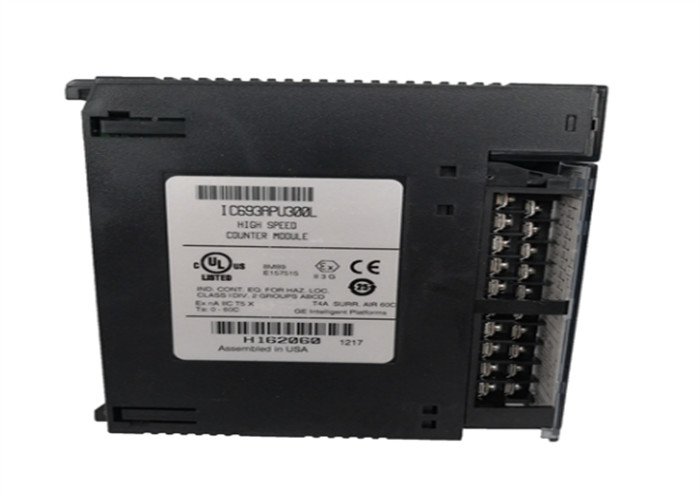

GE FANUC IC693APU300 500 MA pada 10-30 VDC atau 20 MA pada 4,75 sampai 6 VDC

GE FANUC IC693APU300 500 MA pada 10-30 VDC atau 20 MA pada 4,75 sampai 6 VDC

Spesifikasi Teknis untuk IC693APU300

Merek GE Fanuc
Seri Seri 90-30
Produsen GE Fanuc
Produsen GE Fanuc (Mantan); Emerson Automation (Sekarang)
Nomor Bagian IC693APU300
Seri Seri 90-30
Deskripsi Produk Modul Penghitung Kecepatan Tinggi
Jumlah saluran input Dua belas (12) input sumber
Jumlah saluran input Dua belas (12) input logika positif
Deskripsi Produk Modul Penghitung Kecepatan Tinggi
Tegangan masuk 5 VDC; 10-30 VDC
Tegangan sinyal masukan 5 VDC; 10VDC - 30 VDC
Kecepatan hitungan maksimum 80 kiloHertz
Frekuensi input 8 kHz
Tingkat hitungan minimum 20 kiloHertz
Frekuensi hitungan input 80 kHz
Nomor output 10 sampai 30 VDC @ 500 mA maksimum; 4,75 sampai 6 VDC @ 20 mA maksimum
Jumlah saluran output Empat (4) output Logika Positif
Jenis Input/Output Logika Positif
Nomor Logic Input 12
Rentang tegangan output 4,75 VDC - 6 VDC; 10-30 VDC

Kecepatan hitungan maksimum hingga 200 kHz
Perlindungan output Perlindungan sirkuit pendek
Kisaran tegangan masukan 5 volt DC, 10-30 volt DC
Tegangan operasi modul 5 VDC berasal dari backplane
Tangkapan arus 250 mA pada 5VDC
No. Logic Outputs 4
Kapasitas CMOS Load Drive Ya
Rentang Tegangan Keluar 4,7 sampai 40 Volt DC
Modus counter Up; Down; bidirectional; Diferensial
Indikator LED BOARD OK dan CONFIG OK
Aplikasi yang kompatibel pengukuran, flowmeter dan total aliran, pengukuran kecepatan, penanganan bahan, gerakan dan aplikasi kontrol proses.
Perlindungan output 3 Amper Fuse untuk semua titik
Titik Keluar Dilengkapi oleh 5V, atau 10 hingga 30 VDC yang disediakan oleh pengguna
Aplikasi mendukung Turbine flowmeter, Meter proving, Velocity measurement, Material handling, Motion control, dan Process control.
Indikator LED BOARD OK; CONFIG OK
Isolasi 250 volt AC
Status Siklus Kehidupan Produk Ditinggalkan/Langsing
Konsumsi daya 250 mA pada 5 Volt DC

Status Siklus Kehidupan Produk* Dihentikan/Langsing

Tentang IC693APU300

IC693APU300 adalah modul High-Speed Counter (HSC) yang termasuk dalam Seri 90-30 PLC Platform yang sebelumnya diproduksi oleh GE Fanuc Automation, namun baru-baru ini diakuisisi oleh Emerson Automation.Modul HSC ini dirancang khusus untuk digunakan dalam berbagai proses tetapi tidak terbatas pada Turbine flowmeter, Pengukuran kecepatan, penanganan material, kontrol gerak, dan kontrol proses.modul HSC ini dapat digunakan untuk menghasilkan materi yang dikirimkan atau diterima secara total yang dapat menjadi referensi tagihan dan pembayaran atau hanya untuk memantau konsumsi dan efisiensi operasiUntuk kontrol gerak, modul ini dapat digunakan untuk pasangan dengan encoder, menerima kecepatan tinggi,sinyal tegangan tingkat rendah yang mewakili posisi atau jumlah gerak yang telah dilalui beban yang dapat menjadi referensi kontrolDalam aplikasi penanganan material, modul ini dapat digunakan untuk menghitung produk dengan cepat untuk menerapkan pemisahan material dan barang yang diproduksi secara akurat.modul dapat digunakan untuk mengukur kecepatan tinggi Proses Variabel seperti pick-up kecepatan magnetikIC693APU300 memiliki dua belas (12) input logika positif, yang beroperasi pada tegangan sinyal 5VDC atau 10-30 VDC.Ini juga memiliki empat (4) Positive Logic output yang menghasilkan 500 mA pada 10-30 VDC atau 20 mA pada 4.75 hingga 6 VDC tegangan output nominal. Modul counter kecepatan tinggi ini memiliki kecepatan hitungan maksimum 200 kHz dan menerima frekuensi switching sinyal hingga 8 kHz.Modul ini dikategorikan sebagai modul pilihan oleh karena itu, dapat dipasang ke slot I/O yang tersedia dari baseplate seri 90-30.

GE IC693APU300 High-Speed Counter Module adalah modul counter slot tunggal dari GE Fanuc.Penanganan bahanKeuntungan utama dari modul counter ini adalah bahwa ia mampu memproses impuls sinyal cepat yang dinilai hingga 80 kiloHertz frekuensi.Modul penghitung kecepatan tinggi ini dapat merasakan input dan output serta menghitung input dan output respons tanpa berkomunikasi dengan CPU. IC693APU300 High-Speed Counter Module dapat menghitung baik ke atas dan ke bawah dan dapat menghitung perbedaan antara 2 nilai berubah.Untuk menunjukkan status operasi dan status parameter konfigurasi, modul memiliki 2 LED hijau di bagian atasnya.

IC693APU300 High-Speed Counter Module dapat diatur untuk memiliki 4 counter sederhana independen yang identik, 1 counter kompleks, dan 2 counter kompleks independen yang identik.Beberapa fitur dari modul penghitung kecepatan tinggi ini termasuk menghitung per register berbasis waktu untuk setiap penghitung, sebuah papan terminal yang dapat dilepas untuk kabel lapangan, dan diagnostik modul internal. Daya untuk modul ditarik dari 5 Volt DC dinilai Bus dari backplane PLC.IC693APU300 High-Speed Counter Module dapat dipasang di setiap baseplate Seri 90-30. Jangan pernah memasang modul ini di ruang yang hanya dapat diakses dengan menggunakan alat. Modul ini tidak dapat dilepas atau diganti tanpa menutup PLC dengan benar.Hal ini dapat dikonfigurasi dengan menggunakan Logicmaster 90-30/20, Hand-Held Programmer, Logic Developer-PLC, atau perangkat lunak VersaPro.Modul ini dapat digunakan dalam aplikasi industri yang memiliki pulsa kecepatan input yang melebihi kemampuan input dari PLC seperti meter pengujian, penanganan material, pengukuran kecepatan, kontrol gerak, dan aplikasi flow meter turbin.
