GE FANUC IC693ALG221 250 OHMS 325 HZ 100 MA dari pasokan +24 V terisolasi

GE FANUC IC693ALG221 250 OHMS 325 HZ 100 MA dari pasokan +24 V terisolasi

Deskripsi Produk

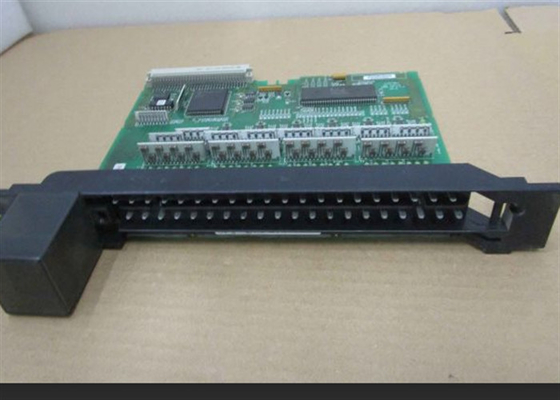

IC693ALG221 adalah Analog Current Input Module dengan empat saluran input untuk Seri 90-30 Programmable Logic Controller.Saluran pengontrol ini masing-masing mampu mengkonversi sinyal input analog ke sinyal digital sesuai kebutuhan untuk aplikasi. Dua rentang input tersedia dengan default 4 hingga 20 mA dengan data pengguna yang diskalakan sehingga 4 mA sesuai dengan hitungan nol dan 20 mA hingga 32000.Jika jumper ditambahkan ke papan terminal I/O, rentang input disesuaikan dengan 0 sampai 20 mA dengan skala data pengguna yang diskalakan sesuai dengan hitungan 32000 dengan setiap 800 hitungan sama dengan 0,5 mA. Modul ini dilengkapi dengan dua jumper range:satu untuk saluran 1-2 dan satu untuk saluran 3-4.

Modul input IC693ALG221 memungkinkan kecepatan konversi setengah milidetik untuk masing-masing saluran dengan tingkat pembaruan dua milidetik untuk setiap saluran yang disediakan.Kecepatan resolusi pada sinyal yang dikonversi adalah 12 bit di atas kedua kisaran yang dipilih. Persentase AI pengguna data registers dalam 16 bit 2?? s format komplemen. Jika sumber saat ini dibalik ke dalam input, modul akan output data kata yang sejajar dengan ujung bawah kisaran.

Perlindungan masukan untuk IC693ALG221 cukup untuk bekerja dengan kinerja berkurang hingga 200 V dalam pengaturan mode umum.Semua koneksi lapangan membutuhkan kualitas yang baik diputarSebuah indikator LED memantau operasi catu daya.Sumber daya utama khusus untuk IC693ALG221 adalah daya PLC +24 VDC yang dialihkan melalui inverter untuk modul. IC693ALG221 menggunakan daya dari output +5 VDC untuk menggerakkan sirkuit isolasi.

Spesifikasi Teknis

Kesalahan ejaan yang umum:

• 1C693ALG221
• IC693A1G221
• IC693ALG22l
• IC693ALG221

Tentang:

Modul input IC693ALG221 dari GE Fanuc adalah modul input analog yang dilengkapi dengan 4 input.Salah satu aplikasi yang paling umum untuk modul input IC693ALG221 adalah menggunakannya untuk mengkonversi sinyal input analog menjadi sinyal digital yang dapat digunakan oleh aplikasi digitalModul input ini dapat beroperasi dengan 2 rentang arus yang berbeda yaitu 0 sampai 20 milliampere atau 4 sampai 20 milliampere.Resolusi masukan adalah 4 microampere pada 4 sampai 20 milliampereModul input IC693ALG221 memiliki akurasi peringkat 0,1% pada skala penuh.

The GE Fanuc IC693ALG221 analog input module consumes about 25 milliamps of power at a voltage rating of 5 Volts DC and it consumes about 100 milliamps of power at a voltage rating of 24 Volts DC when it is in operation under normal conditions. Hal ini dapat dipasang di hampir semua rak yang tersedia dalam sistem PLC GE. PLC akan memasok modul input IC693ALG221 dengan daya yang dibutuhkan.Masukan pada modul ini diberi label dengan angka 1 sampai 4Operator modul dapat memilih saluran yang ingin mereka gunakan dengan 2 range jumper yang terhubung ke modul input.Salah satu jumper rentang adalah untuk saluran masukan 1 dan 2 dan jumper lain adalah untuk saluran masukan 3 dan 4.

IC693MDL240 AC Input Module adalah modul input diskrit yang termasuk dalam lini produk GE Fanuc Series 90-30.Ini datang dengan 16 masukan yang diatur dalam 1 kelompok dengan satu terminal input daya umumBeberapa karakteristik input adalah tegangan on-state dari 74 sampai 132 Volt AC, tegangan off-state dari 0 sampai 20 Volt AC,arus dalam keadaan aktif 6 miliampere, arus off-state maksimum 2,2 milliampere, waktu on-response 30 millisecond, dan waktu off-response 45 millisecond.Karakteristik input ini kompatibel dengan berbagai perangkat input yang disediakan pengguna seperti saklar kedekatan elektronik, tombol batas, dan tombol tekan.

IC693MDL240 AC Input Module memiliki tegangan nominal 120 Volt AC, rentang tegangan input 0 sampai 132 Volt AC, dan arus input 12 milliampere.Rating frekuensi modul adalah 50/60 hertz dan rating konsumsi daya adalah 90 miliampere dari 5 Volt Bus di backplane. IC693MDL240 AC Input Module membutuhkan sumber daya AC. Daya ke perangkat lapangan harus disediakan secara terpisah oleh pengguna.Ini menunjukkan logika 1 dalam tabel status masukan jika arus masuk ke titik masukanIsolasi antara sisi medan dan sisi logika dari modul IC693MDL240 adalah 1500 Volt RMS.Hal ini dapat dipasang di setiap slot I / O dari baseplate di Seri 90-30 programmable logic controllerSumber daya DC tidak dapat digunakan dengan modul ini. Ini dapat memperluas sistem I / O Seri 90-30 di dalam pabrik.
