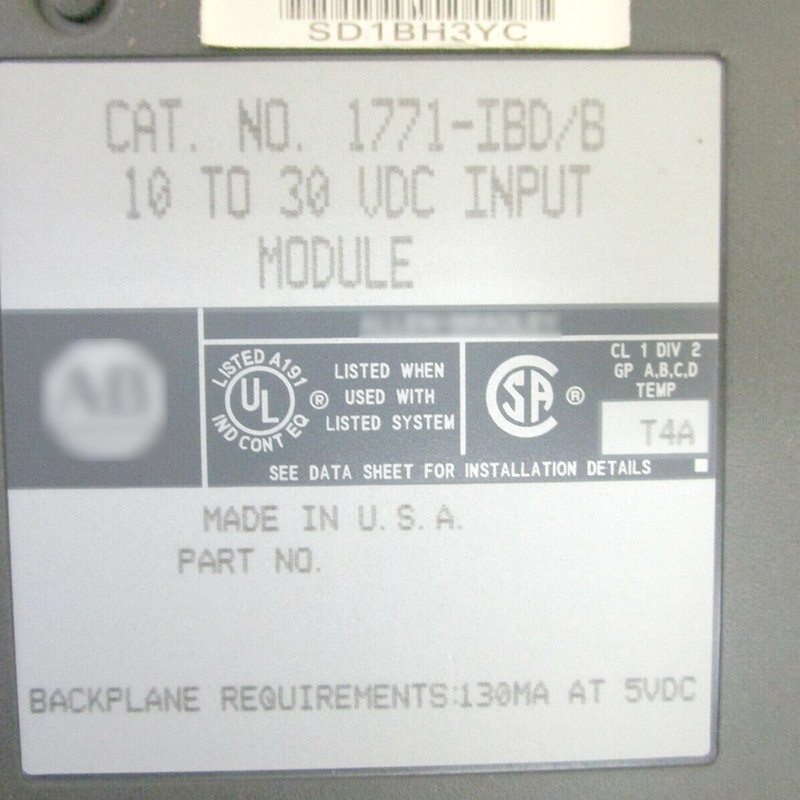

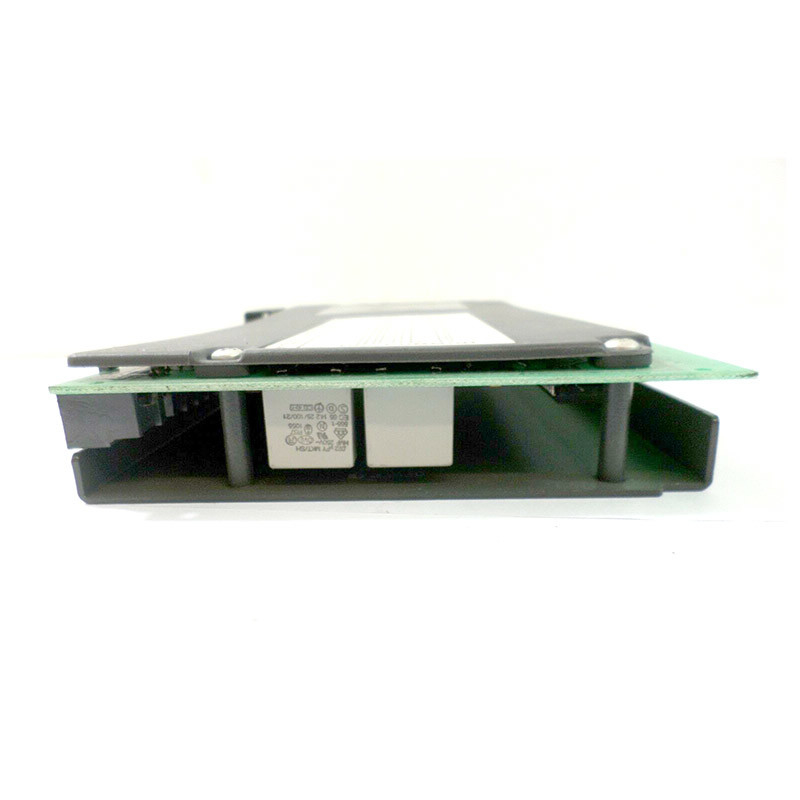

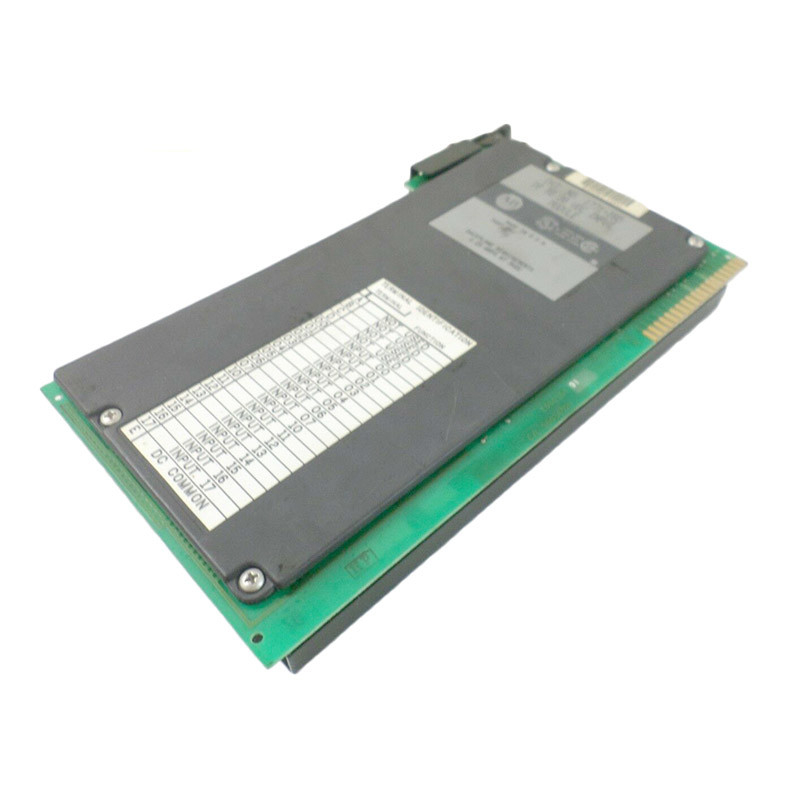

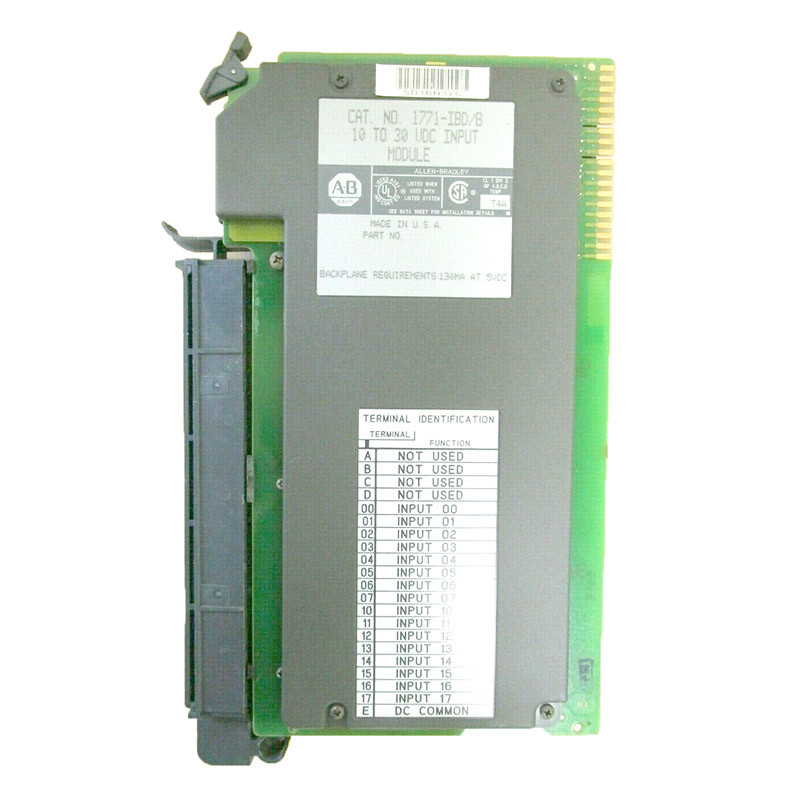

Modul Input Digital Diskrit Saluran Wastafel Allen Bradley 1771-IBD 10-30VDC
-
-
Gambar besar :
Modul Input Digital Diskrit Saluran Wastafel Allen Bradley 1771-IBD 10-30VDC
|
Detail produk:
| Tempat asal: |
Amerika Serikat |
| Nama merek: |
AB |
| Sertifikasi: |
dose not supply |
| Nomor model: |
1771-IBD |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: |
1 |
| Harga: |
Dapat dinegosiasikan |
| Kemasan rincian: |
Baru dalam kotak asli |
| Waktu pengiriman: |
5-8 hari kerja |
| Syarat-syarat pembayaran: |
T/T |
| Menyediakan kemampuan: |
100 |
|
Detil Deskripsi produk
| Merek: |
AB |
Model: |
1771-IBD |
| Series: |
1771 Product Bulletin |
Kisaran tegangan operasi: |
10 hingga 30VDC |
| Masukkan Waktu Tunda, OFF ke ON: |
1 Ny |
Jumlah input: |
16 MASUKAN |
| Menyoroti: |
Modul Input Digital Diskrit, Modul Input Digital Saluran Wastafel, Modul Output Plc Allen Bradley |
AB 1771-IBD Discrete Input Module Enam belas (16) 10-30VDC Sink Input Channel
Spesifikasi Teknis untuk 1771-IBD
| Jenis Modul |
Modul Masukan DC Digital |
| Nomor Bagian/Catalog No. |
1771-IBD |
| Merek |
AB |
| Seri |
1771 Buletin Produk |
| Jumlah input |
Enam belas (16) Input |
| Jangkauan Tegangan Operasi |
10 sampai 30VDC |
| Waktu Penundaan Masuk, dari OFF ke ON |
1 ms |
| Waktu Penundaan Masuk, ON ke OFF |
1 ms atau 6 ms |
| Pembuangan Kekuatan |
7.3 watt (maks.), 1,0 watt (min.) |
| Dissipasi Termal |
24.7 BTU/jam (maks.), 3,4 BTU/jam (min.) |
| Arus belakang pada 24 volt |
130mA @ 5V DC + 5% |
| Sasis yang kompatibel |
Semua sasis I/O 1771 kecuali 1771-A1, -A2, dan -A4 |
| Mengunci |
Antara 10 dan 12; Antara 16 dan 18 |
| Tangan Pengkabelan Lapangan |
Cat. No. 1771-WH |
| Torsi sekrup lengan kabel |
7-9 inci-pound |
| Jumlah Input |
16 Masukan |
| Kategori tegangan |
10 sampai 60 Volt DC, Sink (Load Sumber) |
| Tegangan Operasi DC |
10 sampai 30 volt |
| arus latar belakang |
130 Miliamper |
| Max DC Off-State Current |
2.0 Miliamper |
| Penundaan sinyal DC khas (On) |
1.3 (+/- 0.1) milidetik |
| Penundaan sinyal DC yang khas (Off) |
1.3 (+/- 0.1) milidetik |
Sekitar 1771-IBD
AB 1771-IBD adalah input diskrit yang merupakan bagian dari keluarga produk 1771. Modul ini adalah komponen lebar slot tunggal yang terutama menampilkan Enam belas (16) saluran input diskrit 10-30VDC.Ini dipasang pada setiap sasis 1771 yang tersedia kecuali untuk 1771-A1, 1771-A2 dan 1771-A4.
Modul input diskrit seperti 1771-IBD biasanya digunakan untuk menginterface perangkat sinyal lapangan seperti saklar, sensor, kontak bantu yang mewakili keadaan proses.Ini terutama kompatibel untuk digunakan dengan ON / OFF; 1 atau 0 atau perangkat operasi biner.
1771-IBD dilengkapi dengan delapan belas (18) indikator status LED yang memberikan informasi mengenai status modul dan status sinyal yang ada di setiap saluran input modul.Hal ini juga dilengkapi dengan Field Wiring Arm dengan kompatibel penggantian bagian nomor 1771-WH. Field Wiring Arms digunakan untuk menyediakan metode kabel modular karena dapat dihapus dari modul saat mengakhiri sinyal.Mereka berkontribusi pada kemudahan pemeliharaan karena mereka dapat dilepas dan dipasang ke modul yang kompatibel tanpa perlu memutuskan kabel yang terpasang..
1771-IBD membutuhkan arus masuk minimum 4,5mA pada 10VDC dan 15mA pada 30VDC sementara arus off-state minimum 2.0mA @ 5VDC.Ini memiliki keterlambatan sinyal masukan 1ms untuk transisi sinyal rendah ke tinggi dan 1ms atau 6ms untuk transisi sinyal tinggi ke rendah jugaIni memiliki dissipasi daya nominal 7,3 Watt (max.), 1,0 Watt (min.) dan dissipasi termal 24,7 BTU / jam (max.), 3,4 BTU / jam (min.).
1771-IBD dilengkapi dengan lengan kabel 1771-WH untuk kemudahan kabel dan penggantian modul yang disederhanakan jika terjadi kerusakan modul, sehingga menghilangkan kebutuhan untuk memutuskan kabel terlebih dahulu.Ini mendukung 1⁄2, 1, dan 2-slot I/O alamat. kompatibel dengan perangkat sumber-switching seperti dry-contact switch, pemancar elektromekanis,dan perangkat panel-switching seperti switch selector dan tombol pushModul 1771-IBD memiliki 16 input dengan kategori tegangan 10 hingga 30 Volt DC Sink (Source load).3 milidetik (± 0.1) pada keadaan DC aktif dan 1.3 milidetik (± 0.1) pada keadaan DC off. Ia memiliki arus off-state maksimum 2mA dan beban arus backplane 130 mA.Ini memiliki disipasi daya maksimum 6W dan disipasi panas 20.3 BTU/jam. Ini dipasang pada sasis I/O 1771 yang berisi prosesor PLC.Key band untuk menempatkan di slot kanan ditemukan antara pin 16 dan 18 untuk konektor atas dan antara pin 10 dan 12 untuk konektor bawahModul 1771-IBD memiliki 1 indikator status hijau dan 16 indikator status merah untuk indikasi sisi pelanggan di panel depan.Ini berisi isolasi optoelectrical untuk melindungi sirkuit sistem dari transisi listrikIni juga berisi fitur penyaringan input untuk mengurangi kebisingan listrik.
