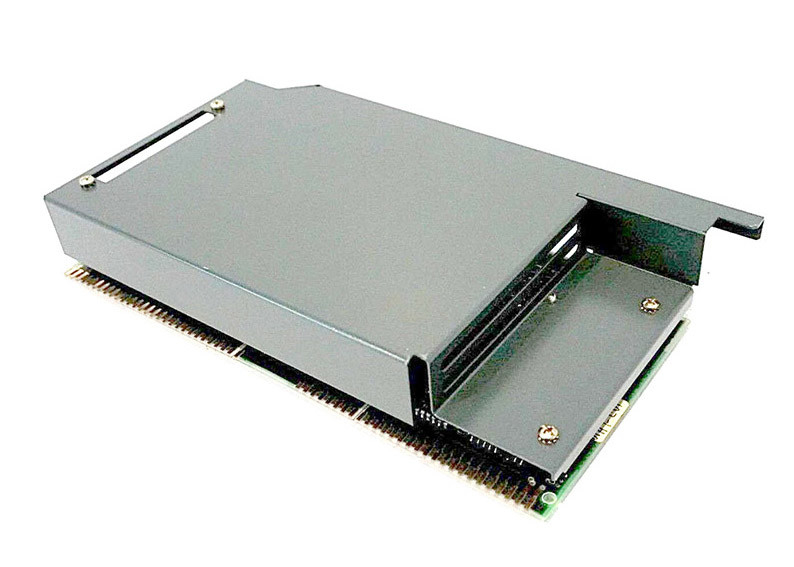

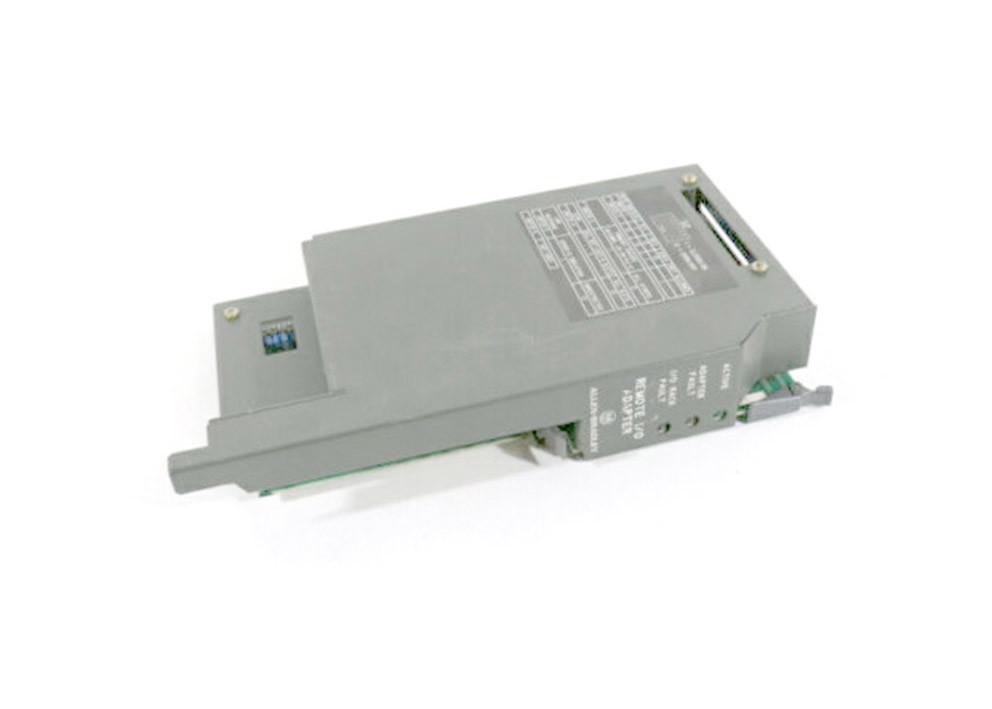

RIO SLC 500 PLC Modul I O Jarak Jauh Allen Bradley 1771-ASB

AB 1771-ASB adalah PLC 5 Universal Remote I/O Adapter Module.Menggunakannya alih-alih kabel langsung mengurangi startup, biaya instalasi, dan pemeliharaan oleh I / O yang lebih dekat ke aktuator dan sensor.Ini kompatibel dengan 32 perangkat adaptor I / O melalui tautan I / O dan menggunakan 82 Ohm atau 150 Ohm terminating resistor.

Modul 1771-ASB memiliki kecepatan komunikasi 57,6 Kbps, 115 Kbps, dan 230 Kbps dan beratnya 1,9 pon.2WUntuk pemasangan harus dipasang di slot paling kiri dari sasis 1771 dengan modul I / O dikendalikan oleh prosesor PLC 5.,1770-CD Belden 9463 atau kabel yang setara harus digunakan. Modul 1771-ASB memiliki indikator diagnostik kesalahan Aktif, Adaptor Fault, dan I/O Rack, 2 rangkaian saklar, dan lengan kabel lapangan.Ini memberikan transmisi data yang lebih cepat dan backplane pemindaian hingga 2500 kaki di 230.4K Baud. Mendukung komunikasi serial dan membaca / menulis data dalam bentuk paralel. Mendukung 4, 8, 12, 16 atau 32-slot I / O chassis dan 1 dan 2-slot I / O alamat.1771-ASB meningkatkan waktu pemindaian dan penghematan ruang gambar I / O dengan memindai semua slot kecuali 4 terakhirIni memudahkan pemecahan masalah dengan fitur diagnostik yang ditingkatkan.

1771-ASB adalah perangkat keras AB yang termasuk dalam keluarga produk PLC 5 dari Programmable Logic Controllers (PLC).Perangkat keras elektronik ini adalah adaptor I / O jarak jauh yang digunakan untuk antarmuka ke jaringan I / O jarak jauh (RIO)Adaptor ini mendukung transmisi data pada panjang kabel dan kecepatan 10.000 kaki di 57.6K baud, lebih cepat backplane pemindaian dan transmisi data sampai 2500 kaki pada 230.4K baud.

Komunikasi RIO secara fisik diimplementasikan mengikuti topologi daisy-chain. Dalam topologi ini, titik awal dan akhir harus dipasang dengan resistor terminasi untuk menutup segmen jaringan.Hal yang sama berlaku untuk protokol ini, baik sebuah resistor 82 Ohm atau 150 Ohm dapat digunakan untuk mengakhiri segmen. 150 Ohm digunakan untuk konfigurasi yang lebih tua sementara 82 Ohm digunakan dalam versi jaringan RIO yang ditingkatkan.Belden 9463 atau lebih dikenal sebagai kabel Belden Blue Hose digunakan untuk protokol I/O Remote.

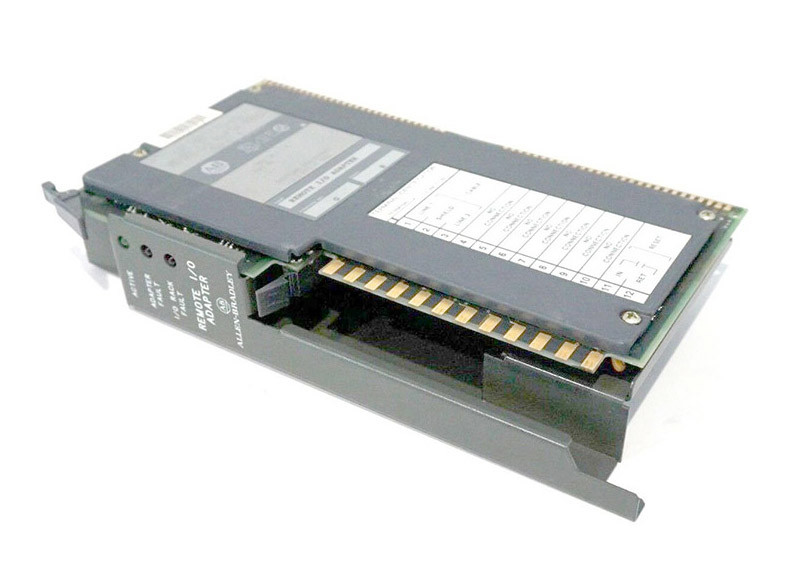

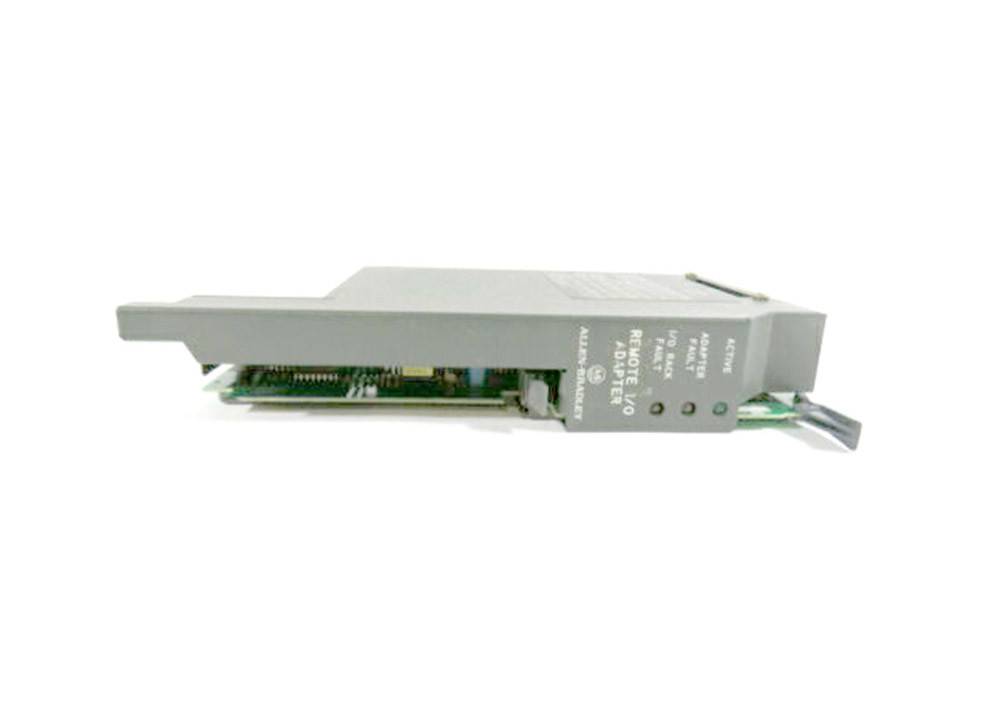

Modul ini dilengkapi dengan indikator status seperti ACTIVE, ADAPTER FAULT, dan I/O RACK FAULT. Untuk status Active, lampu LED harus berwarna hijau untuk menunjukkan operasi normal.Jika ada kesalahan adaptor, lampu merah menyala sementara untuk Rack Fault, LED MERAH diaktifkan.

Modul ini menerima/mengirim data dari/ke scanner I/O dalam bentuk serial, membaca/menulis data dari/ke modul input dalam bentuk paralel, membaca/menulis data dari/ke modul output dalam bentuk paralel.Perangkat lunak konfigurasi yang digunakan dengan modul ini adalah perangkat lunak pemrograman RSLinx dan RSLogix 5.
