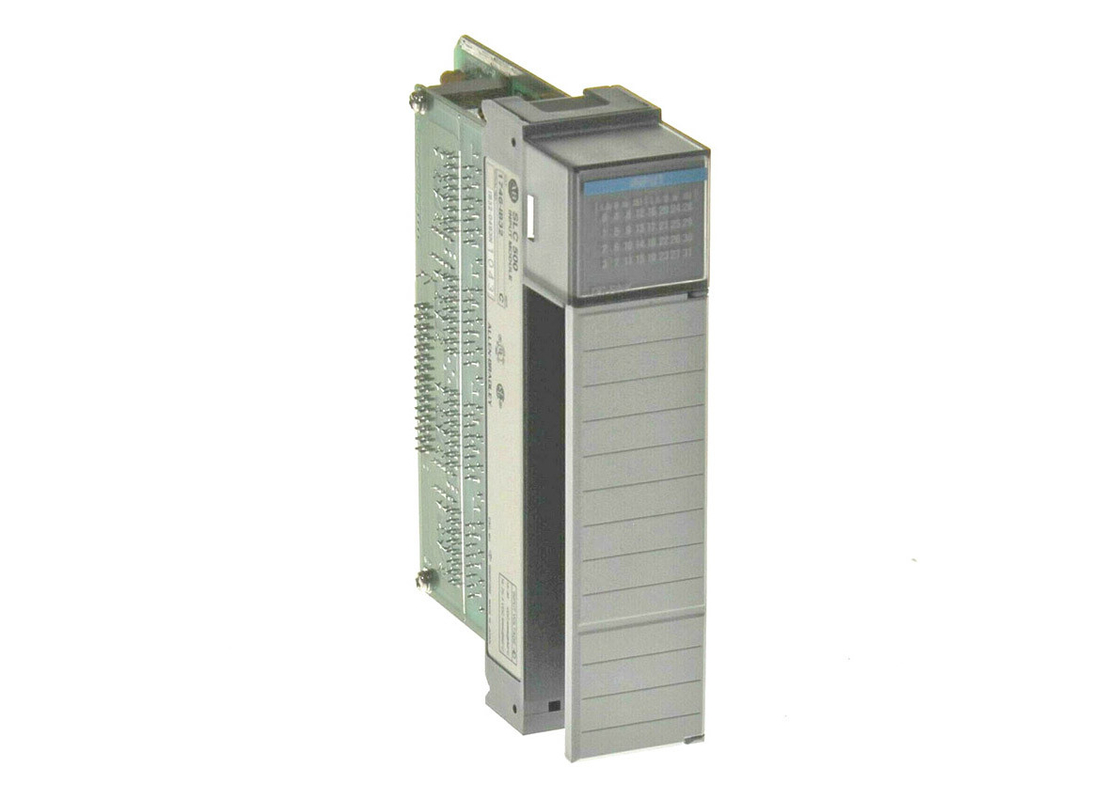

AB 1746-IB32 Modul Input Sinking 24VDC Modul Input SLC 500

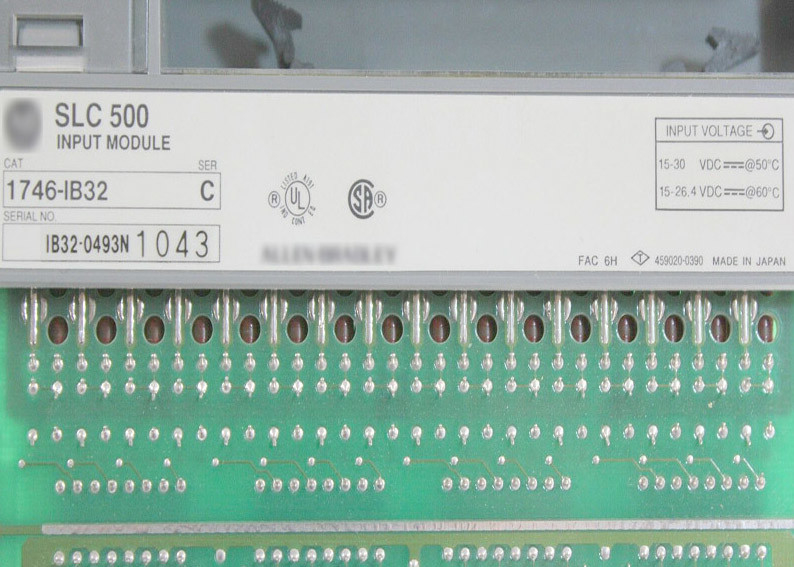

AB 1746-IB32 adalah modul input diskrit SLC 500. Modul ini beroperasi pada tegangan nominal 24VDC dan pada rentang tegangan 15-30V DC @ 50 ° C (122 ° F) atau 15-26.4V DC @ 60 ° C (140 ° F).Modul ini biasanya digunakan untuk antarmuka perangkat listrik seperti Switch, Sensor, Kontak Bantuan dan perangkat biner atau ON / OFF lainnya.

1746-IB32 adalah modul slot tunggal yang dikonfigurasi menggunakan perangkat lunak pemrograman RSLogix 500.idealnya dengan perangkat keras SLC 500 Modular Style. Ini mendukung dipasang secara lokal, di sepanjang pengontrol atau ke rak I / O ekspansi atau ke sasis I / O Jauh di sepanjang adaptor komunikasi SLC 500.Ini langsung dipasang ke slot yang tersedia dari sasis 1746 kecuali slot 1 yang disediakan untuk pengontrol SLC 500.

1746-IB32 memiliki aliran arus belakang 50 mA pada 5VDC dengan tegangan Input Out-State maksimum 5VDC, Nominal Input Current 5.1 mA @ 24V DC, arus input Out-State maksimum 1.5 mA dengan keterlambatan sinyal khas 8 ms untuk transisi sinyal ON ke OFF dan OFF ke ON.

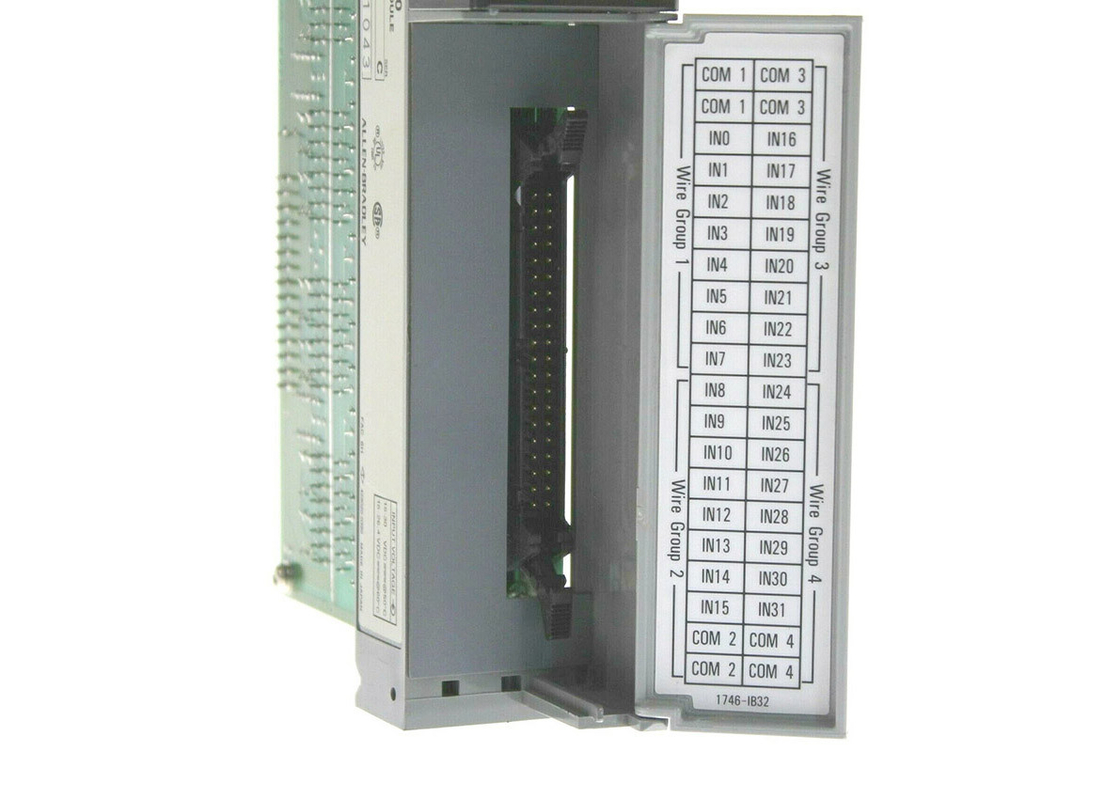

Saat memasang modul, pastikan bahwa daya dikeluarkan dari sasis karena modul ini tidak mendukung Removal and Insertion Under Power (RIUP).Ini dilengkapi dengan blok terminal yang dapat dilepas yang memungkinkan kabel jarak jauh ke modul serta pemeliharaan yang disederhanakan karena RTB memungkinkan penyisipan ke modul lain dari jenis yang sama.

1746-IB32 menawarkan isolasi dari backplane yang diuji pada 1500 Volt AC selama 60 detik antara backplane dan I/O dan memiliki 1500 Volt AC dielektrik.Tegangan minimum di seluruh sirkuit dalam keadaan ON adalah 15.0 volt DC dan dalam keadaan OFF, ia memiliki penurunan tegangan maksimum 5,0 volt DC dan arus kebocoran maksimum 1,5 mA.Modul 1746-IB32 memiliki waktu keterlambatan sinyal maksimum 3ms di seluruh masukan di mode ON dan OFF dan memiliki arus masuk nominal keseluruhan 5.1 mA pada tegangan nominal 24 volt DC. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
