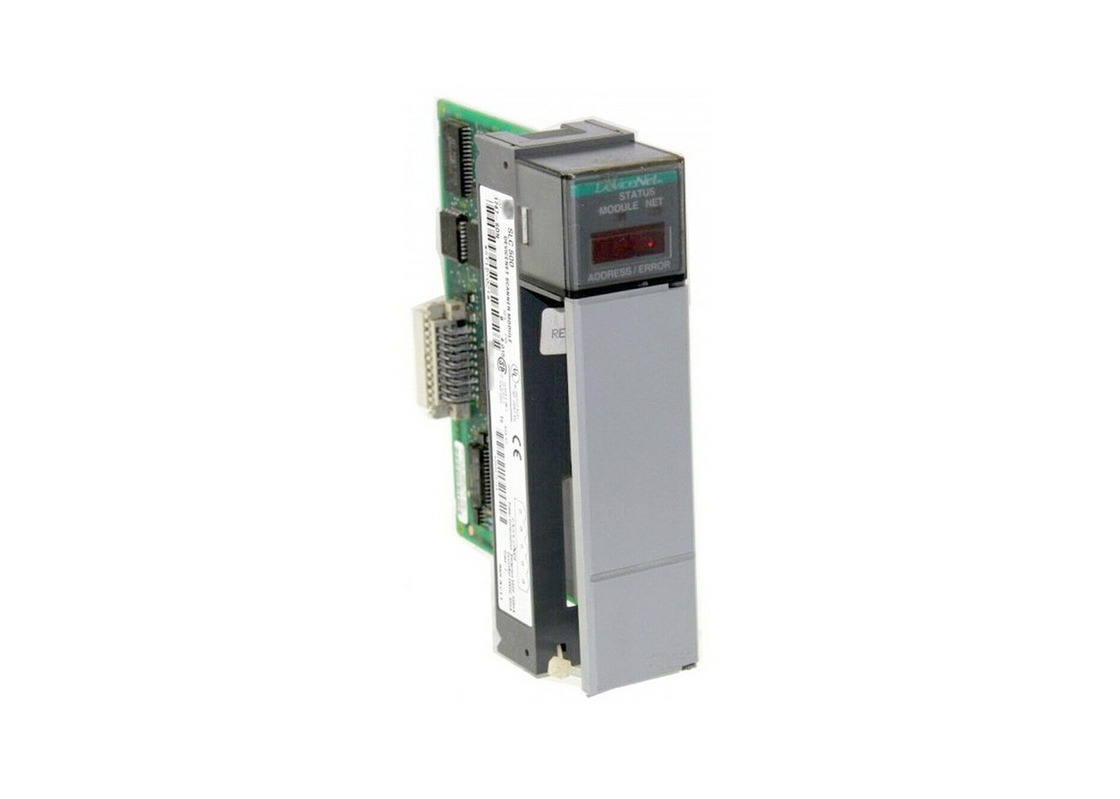

AB 1747-SDN SLC 500 DeviceNet Scanner Module Cyclic I/O
-
-
Gambar besar :
AB 1747-SDN SLC 500 DeviceNet Scanner Module Cyclic I/O
|
Detail produk:
| Tempat asal: |
Amerika Serikat |
| Nama merek: |
AB |
| Nomor model: |
1747-SDN |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: |
1 |
| Harga: |
negotiable |
| Kemasan rincian: |
Baru dalam kotak aslinya |
| Waktu pengiriman: |
5-8 HARI KERJA |
| Syarat-syarat pembayaran: |
T / T |
| Menyediakan kemampuan: |
100 |
|
Detil Deskripsi produk
| Merek: |
AB |
Model: |
1747-SDN |
| Seri: |
SLC 500 |
Kontroler yang kompatibel:: |
SLC 5/02 atau lebih baru |
| Melewati:: |
didukung |
Suhu Penyimpanan:: |
-40 hingga 85 C (-40 hingga 185 F) |
| Jenis modul: |
Modul Pemindai DeviceNet |
Pindai I/O: |
YA |
| Cahaya Tinggi: |
Modul I O Digital DC 5V, Modul Output Relay Terisolasi PLC, Modul Komputer Mikro Solid State PCM |
AB 1747-SDN, Modul Pemindai DeviceNet SLC 500, I/O Siklik
Spesifikasi Teknis untuk 1747-SDN
| Pabrikan |
Otomasi Rockwell |
| Suhu Operasional |
0 hingga 55 C (32 hingga 131 F) |
| Nomor Bagian/Nomor Katalog |
1747-SDN |
| Merek |
AB |
| Lebar Modul |
Slot Tunggal |
| Kontroler yang kompatibel: |
SLC 5/02 atau lebih baru |
| Melewati: |
Didukung |
| Pelabuhan Komunikasi: |
Satu (1) DeviceNet |
| Kecepatan transfer data: |
125Kbps |
| Steker Linier |
1787-PLUG10R |
| Indikator: |
Mod/Status Bersih - merah/grn;Status I/O - merah/grn |
| Pemasangan: |
rel DIN;Pemasangan Panel |
| Suhu Penyimpanan: |
-40 hingga 85 C (-40 hingga 185 F) |
| Getaran: |
Diuji 5 g @ 10-500Hz per IEC 68-2-6 |
| Guncangan Operasi: |
Akselerasi puncak 30 g, lebar pulsa 11(+1)ms |
| Seri |
SLC 500 |
| Tipe Modul |
Modul Pemindai DeviceNet |
| Pindai I/O |
Ya |
| Prosesor yang Kompatibel |
SLC 5/02, 5/03, 5/04, 5/05 |
| Arus Backplane (5 Volt) |
500 miliampere |
| Arus Backplane (24 Volt) |
90 miliampere |
| Bobot |
1 pon (0,45 kilogram) |
| Slot Modul Sasis |
30 |
| Komunikasi |
Ethernet, RS-232 |
| Memori Cadangan |
Kilatan |
| UPC |
10612598164858 |
Tentang 1747-SDN
AB 1747-SDN adalah pemindai komunikasi DeviceNet.Modul pemindai ini digunakan untuk berkomunikasi dengan perangkat berkemampuan DeviceNet melalui jaringan DeviceNet atau melalui modul adaptor DeviceNet.Modul ini dapat beroperasi dalam mode budak;mengirim dan menerima pesan dalam konfigurasi Polled, Strobe, Change-of-State dan Cyclic I/O.Ini juga mendukung konfigurasi pass through dimana, 1747-SDN bertindak sebagai jembatan dan menghubungkan jaringan DeviceNet yang terpisah.Fitur pass through ini dirancang untuk menggantikan koneksi DeviceNet 1770-KFD, 1784-PCD, 1784-PCID, atau 1784-PCIDS di jaringan.
Khususnya, saat mengimplementasikan konfigurasi Pass-Through, prosesor SLC 500 yang kompatibel adalah SLC 5/03, SLC 5/04 dan SLC 5/05.Untuk mengkonfigurasi hingga 361 Word, diperlukan firmware prosesor SLC 4.015 atau 5.001 dan RSLinx 2.10.Untuk konfigurasi hingga 395 Words, membutuhkan firmware SLC 500 yang dibutuhkan adalah 6.0001 atau yang lebih baru dengan RSLinx 2.31 atau yang lebih baru.
1747-SDN mendukung konfigurasi hingga 63 node pada baud rate 125 Kbps.Ini menarik arus backplane sebesar 5V DC, 500 mA.

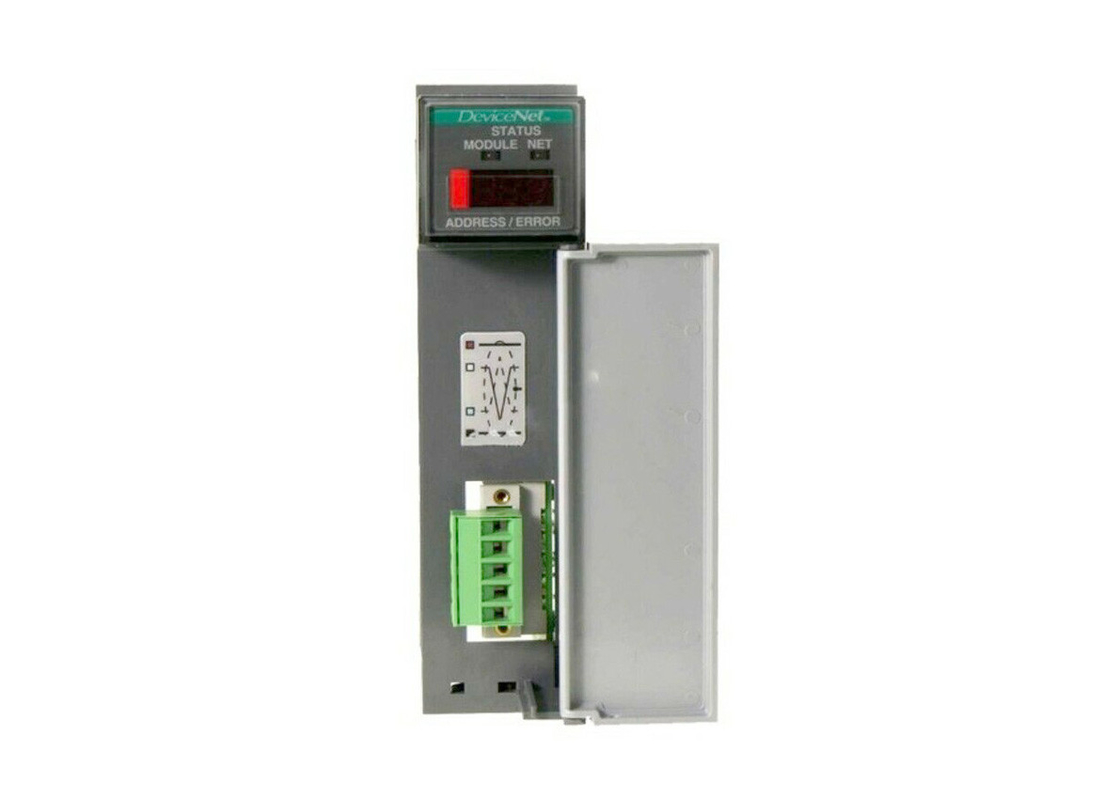

Panel depan 1747-SDN dipasang dengan Dua (2) indikator status LED seperti indikator Modul untuk melaporkan pengoperasian modul dan LED status Jaringan yang menunjukkan tautan komunikasi DeviceNet.Ini juga memiliki layar LCD yang memberikan alamat modul dan indikasi kesalahan.Terminal DeviceNet dipasang di belakang pintu akses dan dilengkapi dengan konektor linier 10-pin yang dimasukkan ke dalam port DeviceNet.Saat mengonfigurasi modul ini, file Lembar Data Elektronik (EDS) mungkin diperlukan jika modul dilaporkan tidak dikenali oleh perangkat lunak RSLinx.
Ini adalah antarmuka antara prosesor SLC dan perangkat DeviceNet, dan dapat berkomunikasi dengan prosesor melalui transfer file M1/M0 dan melalui I/O diskrit.1747-SDN bertukar data konfigurasi, data I/O perangkat, dan informasi status dengan prosesor SLC 500.Ini menarik arus backplane 500mA pada 5 Volt DC dan 90mA pada 24 Volt DC dan menyediakan isolasi sirkuit 30 Volt menggunakan Jenis Isolasi Dasar yang diuji pada 500V AC selama 60 detik antara DeviceNet-to-backplane.1747-SDN memiliki rentang suhu operasional yang diuji IEC antara 0 dan 60 derajat Celcius (32 dan 140 derajat Fahrenheit) pada kelembaban non-kondensasi 5 hingga 95% dan disimpan pada suhu -40 hingga 85 derajat Celcius (-40-185 derajat Fahrenheit) kisaran suhu.Ini juga memiliki ketahanan getaran operasional 2G yang telah teruji IEC pada 10-500Hz dan peringkat guncangan maksimum 30G.Ini memiliki peringkat Emisi CISPR 11, Grup 1, Kelas A dan ditetapkan sebagai kode suhu T5 Amerika Utara.Muncul dalam enklosur gaya terbuka dan bersertifikat c-UL-us dan CE.
