Ge Fanuc IC660TBD023, Rakitan Terminal Aman, seri Genius I/O

Ge Fanuc IC660TBD023, Safe Terminal Assembly, Genius I/O Series

Informasi Teknis

Blok IC660TBD023 adalah blok terminal dengan 16 sirkuit I/O diskrit.Ini adalah blok terminal otomatisasi industri yang diproduksi oleh GE Fanuc dan merupakan bagian dari lini produk IC660.. Perhimpunan terminal telah dibangun dengan fitur diagnostik yang dapat mendeteksi suhu yang berlebihan, kabel terbuka di tiga input, situasi overload, dan tidak ada situasi beban.Majelis ini dirancang dengan arsitektur terbuka. 16 sirkuit di blok terminal IC660TBD023 terisolasi dan memiliki indikator LED mereka sendiri. Dengan arus nominal 2 Ampere pada masing-masing 16 sirkuit, blok terminal meredupkan 68.8 watt energi sebagai panas dan itu memiliki blok untuk blok isolasi pada 1500 volt.

Dalam kondisi steady state, blok terminal IC660TBD023 memiliki arus output 2 Amps per sirkuit.Keluarnya arus kebocoran off-state adalah 1 milliamp. Pada 34 derajat Celcius, arus output blok terminal adalah 15 Amps. beban minimum yang direkomendasikan dari blok terminal IC660TBD023 adalah 50 Amps tanpa kondisi beban.Waktu output turn-on dari terminal adalah 1 milidetik. area instalasi harus bebas dari kotoran, debu, dan kontaminan.Jarak yang cukup harus dipertahankan selama pemasangan terminalSuhu untuk operasi harus dipertahankan antara 0 dan 60 derajat Celcius dengan kelembaban non-kondensasi.

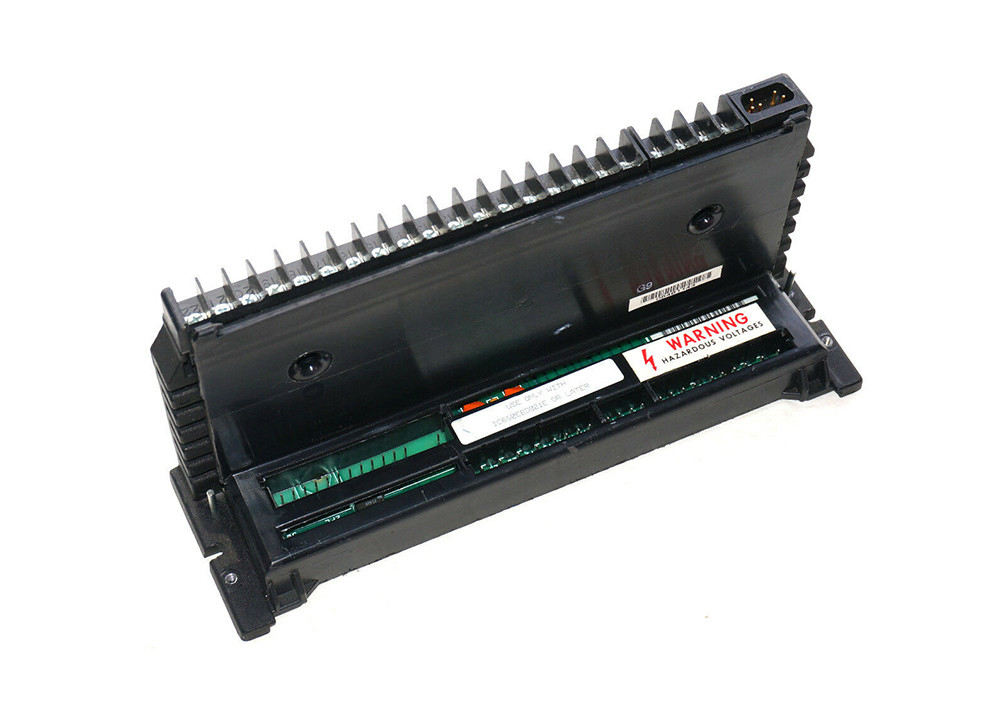

IC660TBD023 Terminal Assembly adalah sebuah terminal assembly yang tahan lama dan aman yang dibuat oleh GE Fanuc dalam seri Genius I/O.Ini bertindak sebagai antarmuka kabel antara blok I / O dan modul lapangan dalam sistem kontrol I / O GeniusIni datang dengan desain kecil dan kokoh. lokasi blok terminal ini adalah antara blok I / O kompatibel dan perakitan elektronik.IC660TBD023 Terminal Assembly dapat di skru ke dalam blok sehingga dapat menahan getaran yang terjadi selama operasiIni juga membantu pengguna untuk mendapatkan lebih banyak ruang dan fleksibilitas di panel dengan desain hemat ruang.

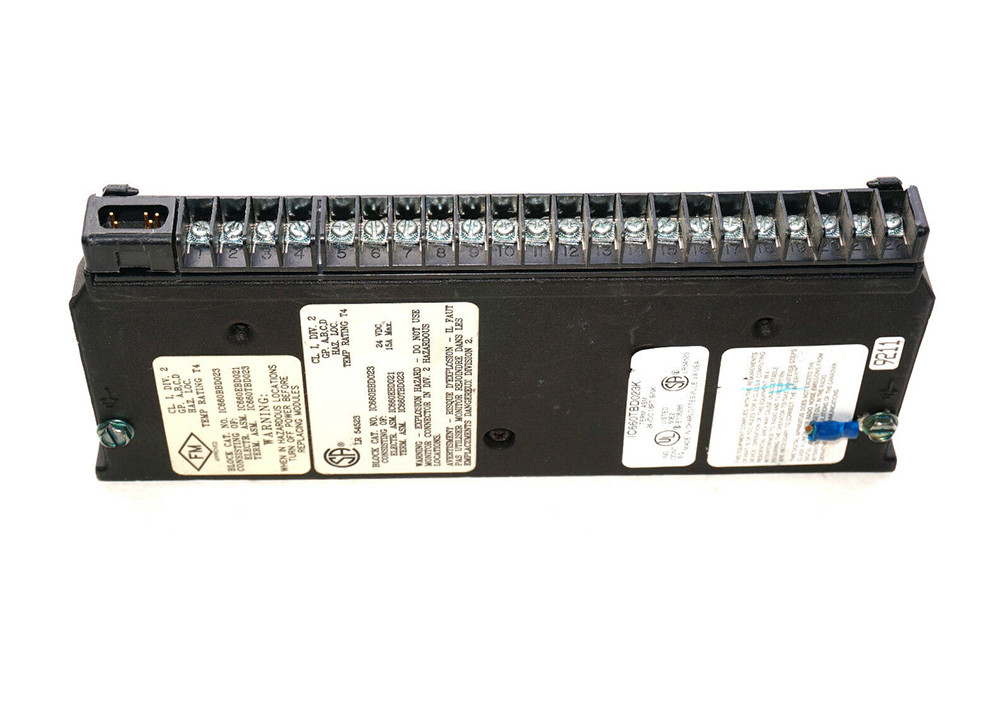

IC660TBD023 Terminal Assembly memiliki desain bergaya kotak.Terminal dapat menerima 1 AWG # 12 kabel atau 2 AWG # 14 kabelPengguna dapat menghubungkan sumber daya DC ke Terminal 5 sampai 22 dari perakitan terminal.Ini adalah perakitan terminal terpisah yang menjadi tuan rumah semua kabel lapangan untuk modul I / OBlok I/O dapat dikonfigurasi sebagai pengontrol BSM dengan menghubungkan modul BSM sebagai beban ke Sirkuit 1.Kabel pigtail dari modul BSM harus dihubungkan ke Terminal 6 dan kabel lainnya harus dihubungkan ke DC +. Pastikan tidak menyentuh pin konektor untuk menghindari kejutan listrik dan kerusakan.

Spesifikasi Teknis untuk IC660TBD023
