Ge Fanuc IC660EBA023 Rakitan Elektronik Blok Input Termokopel Genius

Ge Fanuc IC660EBA023, Genius Thermocouple Input Blok Elektronika Majelis

Informasi Teknis

IC660EBA023 adalah rangkaian elektronik GE Fanuc Genius I/O thermocouple input block.dan menyediakan antarmuka untuk berbagai analog, perangkat diskrit, dan tujuan khusus pada Genius Bus. Majelis elektronik IC660EBA023 dan Majelis terminal IC660TBA023 membentuk blok termokopel Genius.Setiap blok Genius membutuhkan pemasangan terminal untuk kabel dasar, koneksi ke perangkat lapangan dan monitor genggam, dan untuk menyimpan pengaturan konfigurasi blok melalui EEPROM.Majelis elektronik menyediakan microprocessing dan melakukan komunikasi blok, fungsi komputasi, dan penyimpanan data. IC660EBA023 perakitan elektronik memiliki 24/48 Volts DC diberi nama blok input dengan 6 saluran input dalam 3 kelompok terisolasi dari 2.Setiap kelompok memiliki 2 termokopel dan 2 Cold Junction Compensation (CJC) sirkuit masukan, dan ada 300 volt tegangan isolasi peringkat antara kelompok.

Blok perakitan elektronik IC660EBA023 terutama memantau sinyal suhu, tetapi juga dapat digunakan untuk mengukur sinyal input tegangan tingkat rendah dari perangkat lapangan.Setiap saluran input dirancang untuk antarmuka JSelain itu, setiap saluran input dapat dikonfigurasi sebagai sensor internal, sensor eksternal, atau nilai yang ditentukan pengguna.Untuk akurasi pengukuran yang lebih tinggi, setiap input pengukuran dapat disesuaikan hingga +/-100 derajat Celcius atau +/-100 derajat Fahrenheit.dan menyediakan fitur diagnostik canggih seperti deteksi open-wire, pelaporan kesalahan internal, alarm input tinggi / rendah, dan indikasi input di bawah rentang / di atas rentang.dan komponen dasar terminalnya yang kompatibel memungkinkan untuk menghapus atau mengganti komponen terminal tanpa perlu mengkonfigurasi kembali kabel sisi lapangan.

Tentang IC660EBA023

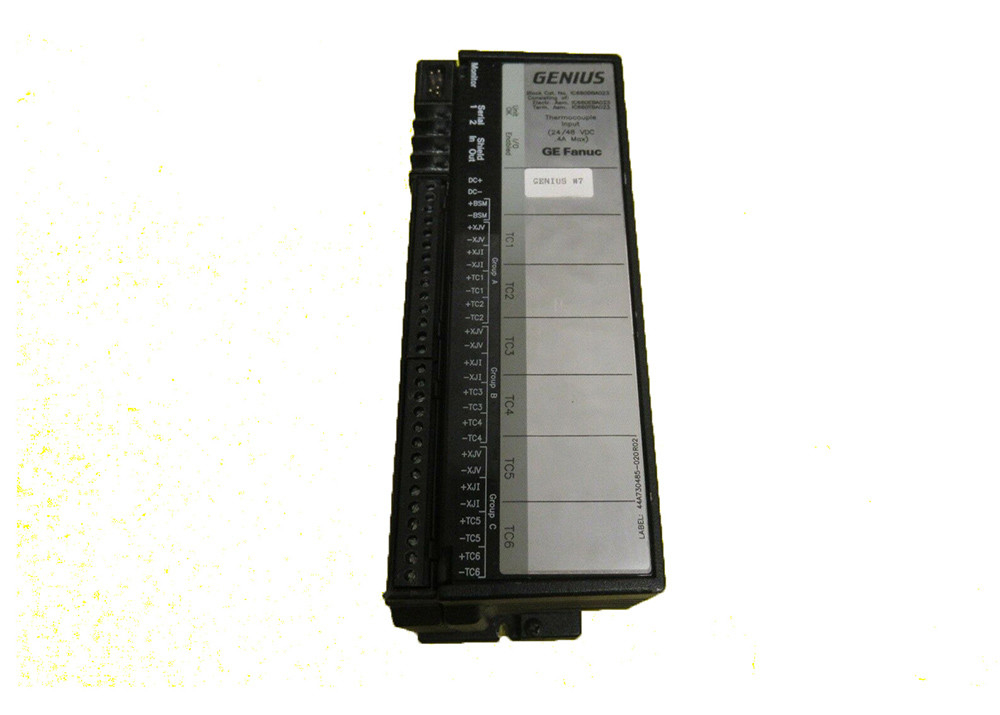

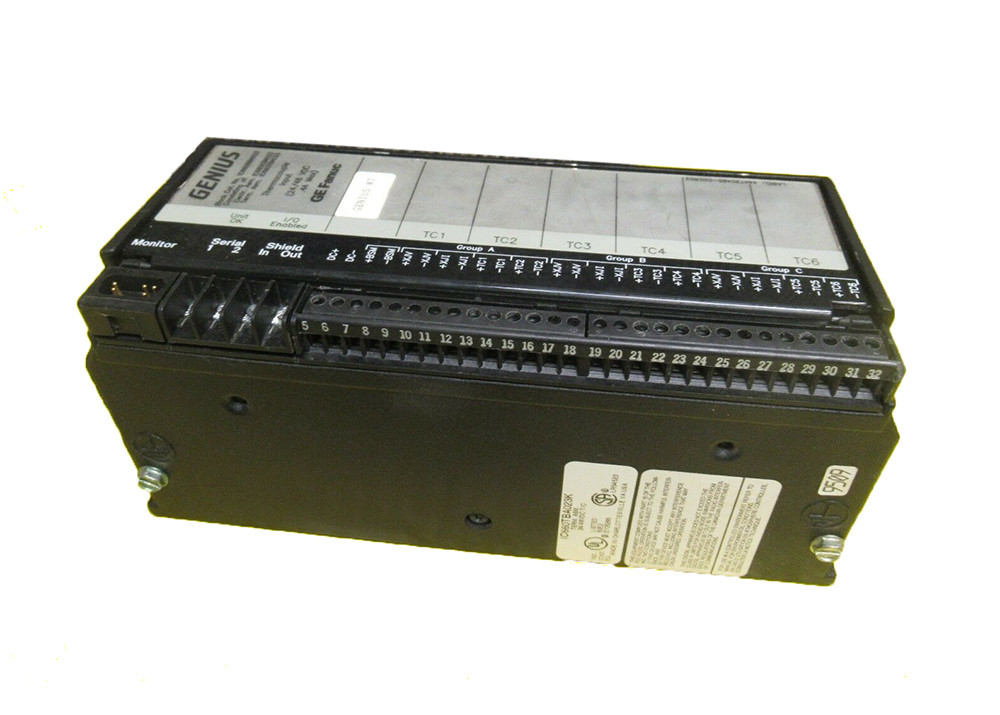

GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block Electronics Assembly adalah bagian dari blok input 6 saluran yang dirancang untuk memantau input suhu.Majelis elektronik ini memiliki termokopel standar yang terhubung ke setiap input untuk deteksi dan pengukuran sinyal input tegangan rendah. The IC660EBA023 Electronics Assembly is supplied either as a separate electronics assembly unit comprising a thermocouple block and LED indicators and other electronic circuits or as a complete factory-assembled block like the IC660BBA023 I/O Block that comprises the electronics assembly and a terminal assembly like the IC660TBA023 Terminal Assembly. IC660EBA023 Electronics Assembly memiliki 6 sirkuit input yang diatur dalam tiga kelompok terisolasi DC 300 Volt,dan pada setiap kelompok adalah 2 sirkuit thermocouple dan 2 remote cold junction compensation (CJC) input, yang memberikan kompensasi simpang dingin untuk pengukuran input.

Setiap input IC660EBA023 Electronics Assembly dapat terhubung ke J, K, T, E, B, R, S, dan N-type thermocouples, dan setiap saluran input dapat dikonfigurasi untuk sensor eksternal, sensor internal,atau nilai yang ditentukan pengguna untuk CJC. IC660EBA023 Electronics Assembly memiliki tegangan operasi 24/48 Volts DC (dengan rentang tegangan operasi 18-56 Volts DC) dan daya nominal 9,0 Watt.Setiap input IC660EBA023 Electronics Assembly memiliki rentang pengukuran tegangan dari -25 milliVolts hingga 150 milliVolts dan resolusi +/-10 microVolts. Setiap saluran input memiliki peringkat akurasi 8,0 Hertz dan rentang filter +/-2 microVolts per derajat Celcius.CJC internal memiliki rentang pengukuran dari 0 sampai 60 derajat Celcius dan resolusi +/-0.01 derajat Celcius. CJC eksternal jarak jauh melaporkan sinyal masukan baik dalam tegangan atau nilai analog saat ini,dan menawarkan rentang pengukuran dari -25 sampai 150 derajat Celcius dengan peringkat akurasi +/-00.1 derajat Celcius.

Spesifikasi teknis untuk IC660EBA023
