Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | GE Fanuk | Model: | IC660BBD101 |
|---|---|---|---|
| Seri: | I/O yang jenius | Jenis Produk: | Blok I/O |
| Nomor tegangan: | 115 Volt AC | Saluran: | 8 |
| Waktu Pemrosesan Masukan: | 2 milidetik ditambah filter | Penundaan Filter yang Dapat Dipilih: | 10 hingga 100 milidetik |
| Arus Masuk Maksimum hingga 2 Siklus: | 25 Amp | Jaminan: | 1 Tahun |
| Menyoroti: | Modul Output Logika Positif ESCPP,Modul Output Logika Positif 24VDC,Modul I O Digital RS485 |
||

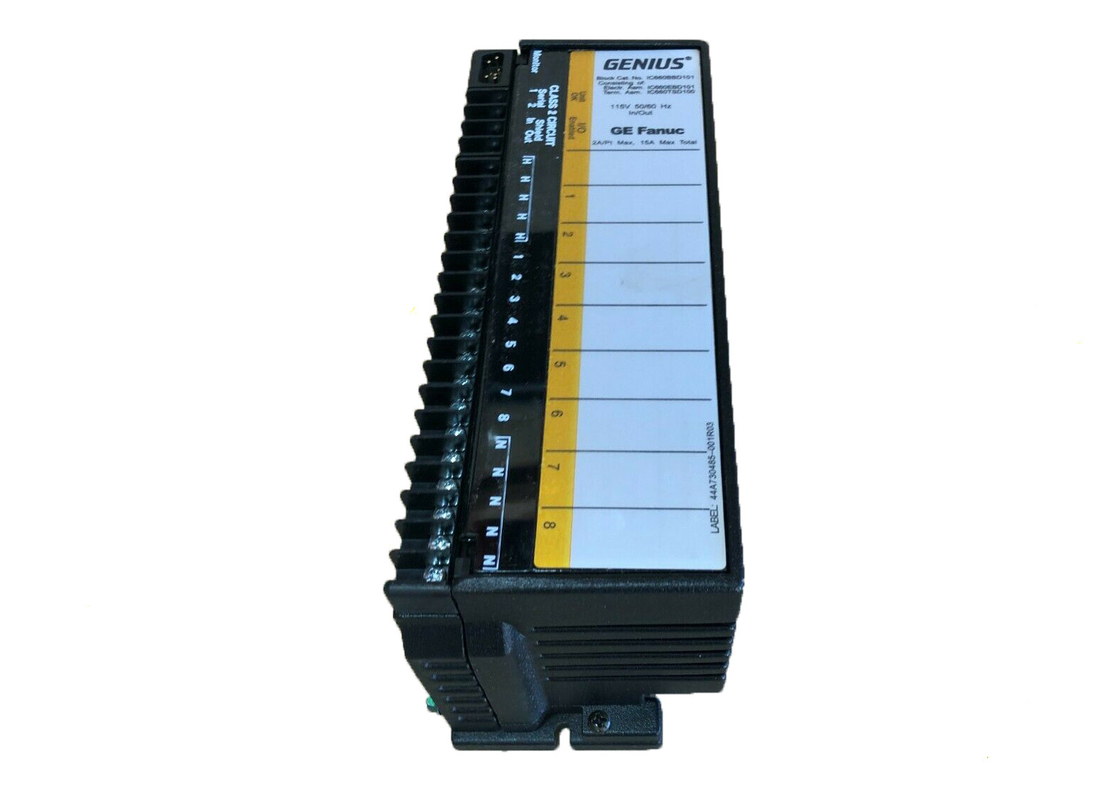

IC660BBD101 adalah GE Fanuc Low Leakage Input / Output Block yang dilengkapi dengan delapan titik / sirkuit diskrit dan memberikan 115 Volt AC.adalah antara 93-132 Volt AC dengan arus beban 2 Amps. Masing-masing dari delapan sirkuitnya dapat dikonfigurasi untuk input atau output. Blok I / O menghubungkan beberapa sensor / aktuator diskrit dan bus komunikasi.Blok dapat mengakomodasi impedansi masukan yang tinggiSebuah sekring mematikan arus output dalam sirkuit jika melebihi 30 Amps atau 20 Amps untuk setiap dua siklus.
Blok I/O dilengkapi dengan fitur seperti filter input dengan waktu filter yang dapat dipilih mulai dari 10ms -100ms, kontrol modul untuk beralih bus, umpan balik output untuk pemantauan tegangan,pengujian denyut untuk titik outputBlok IC660BBD101 dilengkapi dengan diagnostik yang menonjol seperti deteksi tegangan kelebihan, power-off, dan deteksi tidak ada beban.
Indikator LED pada blok I/O berkedip untuk memperingatkan pengguna terhadap kesalahan atau kesalahan seperti kabel yang salah, laju baud yang salah, dan grounding yang tidak tepat di antara lain..Untuk sirkuit output, LED, yang dalam ON menunjukkan bahwa sirkuit tertentu telah mematuhi perintah yang dikeluarkan oleh CPU.LED ON menunjukkan bahwa terminal tertentu telah mencapai tegangan ambang. Pesan kesalahan dihasilkan pada monitor genggam, yang membantu pengguna menghadiri kesalahan dengan cepat dan efisien.
Blok I/O IC660BBD101 beratnya 4lbs dan bekerja dengan model IC660HHM501 dari monitor genggam dan model pengontrol bus IC693BEM331.blok I/O harus dipasang dalam kandang pelindungSelain itu, harus ada ruang pendingin yang memadai untuk blok. pemasangan dapat dilakukan ke kanan atas atau terbalik.
| Tegangan nominal: | 115 volt AC |
| # dari Poin: | 8 |
| Jangkauan input: | 93-132 VAC |
| Listrik beban: | 2 ampere |
| Tegangan operasi: | 93-132 VAC |
| Poin per Umum: | Satu kelompok 8 orang |
|
Jenis blok:CatalogNumbers: Blok: TerminalPengumpulanHanya: ElektronikaPengumpulanHanya: |
Input dan output kombinasi 8 sirkuit
IC660BBD101 IC660TSD100 IC660EBD101 |
|
Ukuran(tinggi x lebar x kedalaman): Berat: LED (blok I/O): LED (setiap sirkuit): Isolasi blok ke blok: |
8.83 ′′ (22.44cm) x 3.50 ′′ (8.89cm) x 3.94 ′′ (10.00cm) 4 lbs. (1.8 kg) UnitOK, I / O diaktifkan Di sisi logika saklar 1500 V Maksimal 16W dengan 8 input 43.5W maksimum dengan 8 output pada 2 ampere. |
|
Kekuatan standby (semua input dan output off): tegangan operasi ((sumber tunggal): Frekuensi: Waktu pasokan listrik: |
8.5 Watt 93132 VAC 4763 Hz 1 siklus (16,7 mS pada 60Hz, 20 mS pada 50Hz) |
|
InputCharacteristics: Input non-tristat, keadaan OFF: Tegangan minimum melalui perangkat input (IN sampai H) Kebocoran maksimum melalui perangkat input Masukan non-tristat, keadaan ON: Maksimal tegangan di seberang input perangkat (dalam untuk H) Maksimal Pindah arus batas Masukan tiga keadaan, keadaan OFF: Dapat diterima.tegangan di seluruh perangkat input (IN sampai H)Tristatinput, ON status: Maksimal tegangan di seberang input perangkat (dalam untuk H) Input load jaringan: Resistor ke N Kondensator ke H Waktu pemrosesan input (tipikal) Waktu filter input yang dapat dipilih |
60 VRMS |
| 1.5 mA | |
| 20 VRMS | |
| 6 mA RMS | |
| 16 VRMS 40 VRMS | |
| 4 VRMS | |
| 13K ohm | |
| .10∙f | |
| 2mS + filter | |
| 10 sampai 100mS dalam 10mS peningkatan | |
| Open Wire, Overtemperature, Gagal Saklar | |
|
OutputKarakteristik: Sirkuit output arus (keadaan stabil) Maksimum arus masuk hingga 2 siklus Maksimum arus masuk 2 ∼ 6 siklus Maksimum arus keluar blok Kebocoran output @ 115 VAC: Arus pada output 0 volt (OUT ke N)Teganganpada output terbuka (OUT ke N) Output Pindah (OFF) untuk Dihidupkan / Dihidupkan untuk OFF) Frekuensi switching maksimum Turns on delay (maximum) Penurunan tegangan (pada 2 ampere) Penurunan tegangan (pada 30 ampere masuk) Rekomendasi beban minimum, resistif (No Load disabled): Rekomendasi beban minimum, induktif (No Load dis- bisa): Tidak ada beban yang diaktifkan ambang Fusing Diagnosis output |
2 ampere RMS |
| 25 ampere puncak | |
| 14 ampere puncak | |
| 15 ampere pada 35C, 7,5 ampere pada 60C | |
| 65 volt | |
| Zerocrossing | |
| Satu kali per detik (arus masuk yang tinggi) | |
| 0.5 Hz + 1mS | |
| 2.5 volt | |
| 10 volt | |
| 25mA | |
| 40mA | |
| 50mA | |
| Perjalanan sirkuit pendek elektronik internal. Perjalanan waktu panjang 100ms | |
| Sirkuit pendek, overload, tidak ada beban, gagal switch, overtemperature | |
|
Lingkungan:Suhu operasi Suhu penyimpanan Kelembaban Getaran |
0 sampai +60 C (32 sampai +140 F) |
| ¥40 sampai +100 C (¥40 sampai +212 F) | |
| 5% sampai 95% (non-kondensasi) | |
| Pergeseran 510 Hz 0,2 (5.08mm), 10200 Hz pada 1G |
