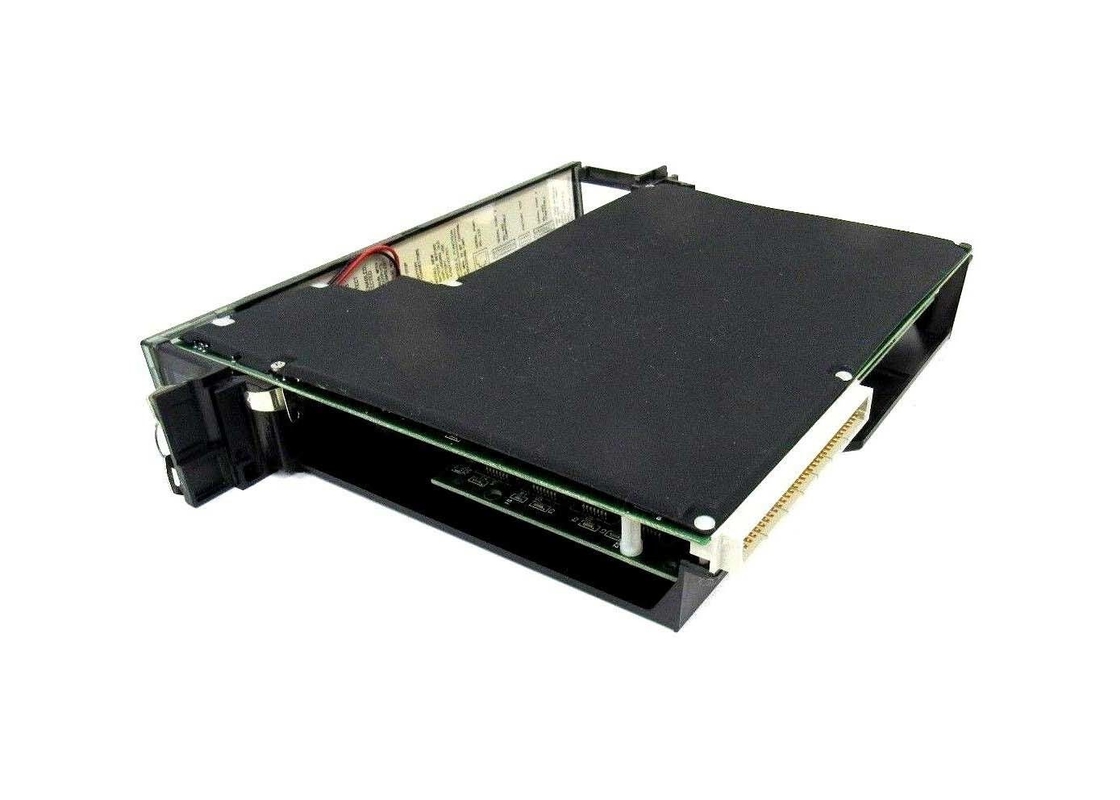

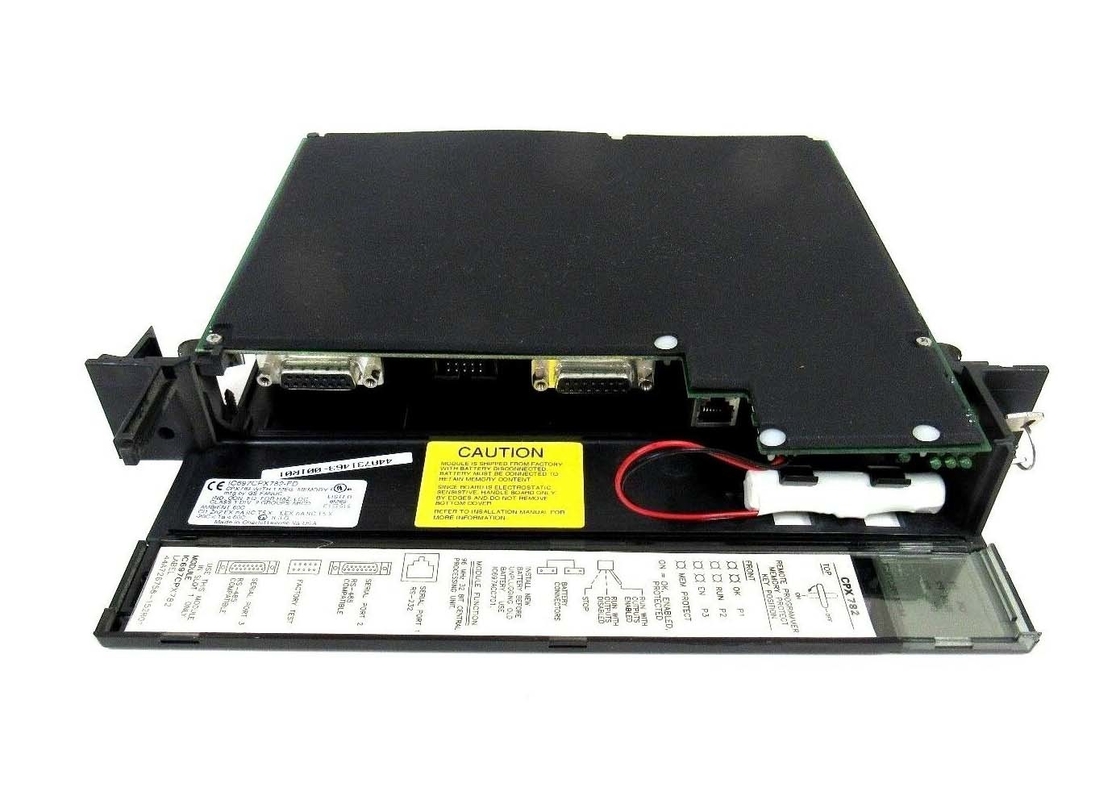

GE FANUC IC697CPX782 Unit Pemrosesan Pusat Seri 90-70

GE FANUC IC697CPX782, Unit Pengolahan Pusat, Seri 90-70

Deskripsi Produk

CPU model IC697CPX782 diproduksi oleh GE Automation and Controls.port serial internal dan mencakup 1 MB RAM CMOS yang didukung baterai (di dalam slot yang sama) dan memori flash pengguna non-volatile 256 K untuk data penggunaIC697CPX782 menggunakan perangkat lunak pemrograman berbasis MS-DOS atau Windows untuk mengontrol mesin, proses, dan sistem.

IC697CPX782 memiliki kecepatan pemindaian 0,4 milidetik untuk satu fungsi Boolean.Ini memiliki kata sandi perangkat lunak yang digunakan untuk mengunci data program dan konfigurasi. Selain itu, penguncian data dapat dimulai secara manual dengan menggunakan saklar kunci memori. Tujuh LED hijau menunjukkan status CPU di bagian depan modul.

IC697CPX782 membutuhkan catu daya AC/DC 100 W dan catu daya DC 90 W. Baterai lithium dengan umur simpan lima tahun mengontrol jam kalender.Baterai memori penyimpanan adalah enam bulan nominal tanpa daya yang diterapkan. Waktu akurasi jam siang adalah maksimum 3,5 detik untuk satu hari. Nilai akurasi jam waktu yang telah berlalu adalah maksimum 0,01 persen.Untuk menghubungkan programmer melalui jaringan Ethernet TCP / IP membutuhkan modul Ethernet Interface yang terinstal. Ini bisa baik Ethernet Controller IC697CMM741 atau Ethernet Interface (Type 2) IC697CMM742. Sebelum menghubungkan programmer dan PLC ke jaringan Ethernet TCP/IP,alamat IP harus ditetapkanKemudian menghubungkan PLC dan programmer menjalankan perangkat lunak Windows ke Ethernet Interface.

Modul GE Fanuc IC697CPX782 adalah modul CPU PLC seri 90-70 GE. Ini adalah modul CPU yang membutuhkan slot tunggal di sasis PLC dan dilengkapi dengan 3 port serial.Hal ini dirancang untuk melakukan kontrol real-time dari proses aplikasi, mesin dan sistem penanganan material. Kapasitas memori terintegrasi pada CPU adalah 1 MB. Selain itu, modul CPU berisi 256 KB memori flash (non-volatile).Dukungan matematika titik terapung tersedia pada modul IC697CPX782Jumlah total I/O dari segala jenis yang didukung oleh modul CPU adalah 12 K dan total I/O analog yang didukung oleh modul adalah 8 K.Modul IC697CPX782 didasarkan pada mikroprosesor 80486DX 32 bit yang diklokkan pada 96 MegahertzPemrograman CPU dapat dilakukan dari PC yang terhubung ke CPU melalui Ethernet atau melalui port SNP.

Baterai pada modul CPU IC697CPX782 memiliki masa simpan 5 tahun pada suhu 68 derajat Fahrenheit. Baterai dapat menangani 6 bulan penyimpanan memori tanpa daya yang diterapkan.Modul IC697CPX782 membutuhkan 3.1 Amper arus dari bus DC 5 Volt. Keakuratan nominal jam waktu adalah maksimum 3,5 detik per hari. Keakuratan jam waktu yang berlalu adalah maksimum 0,01%.Serial Port 1 pada modul IC697CPX782 mendukung RS-232. Serial Port 2 pada CPU mendukung protokol RS-485 dan itu terisolasi optocoupler. Serial Port 3 pada modul IC697CPX782 mendukung protokol RS-485 dan itu tidak terisolasi.Semua port serial pada CPU dapat digunakan untuk lampiran programmer atau untuk komunikasi dengan perangkat serial lainnya. Kisaran suhu kerja untuk CPU adalah dari 32 sampai 140 derajat Fahrenheit.

Spesifikasi Teknis

Informasi Teknis
