GE FANUC IC697CHS782 17 Slot, Rak Integrator VME Pemasangan Belakang Dirancang

GE FANUC IC697CHS782, 17 Slot, Pengintegrasi VME yang dipasang di belakang

Desain Rak

Deskripsi Produk

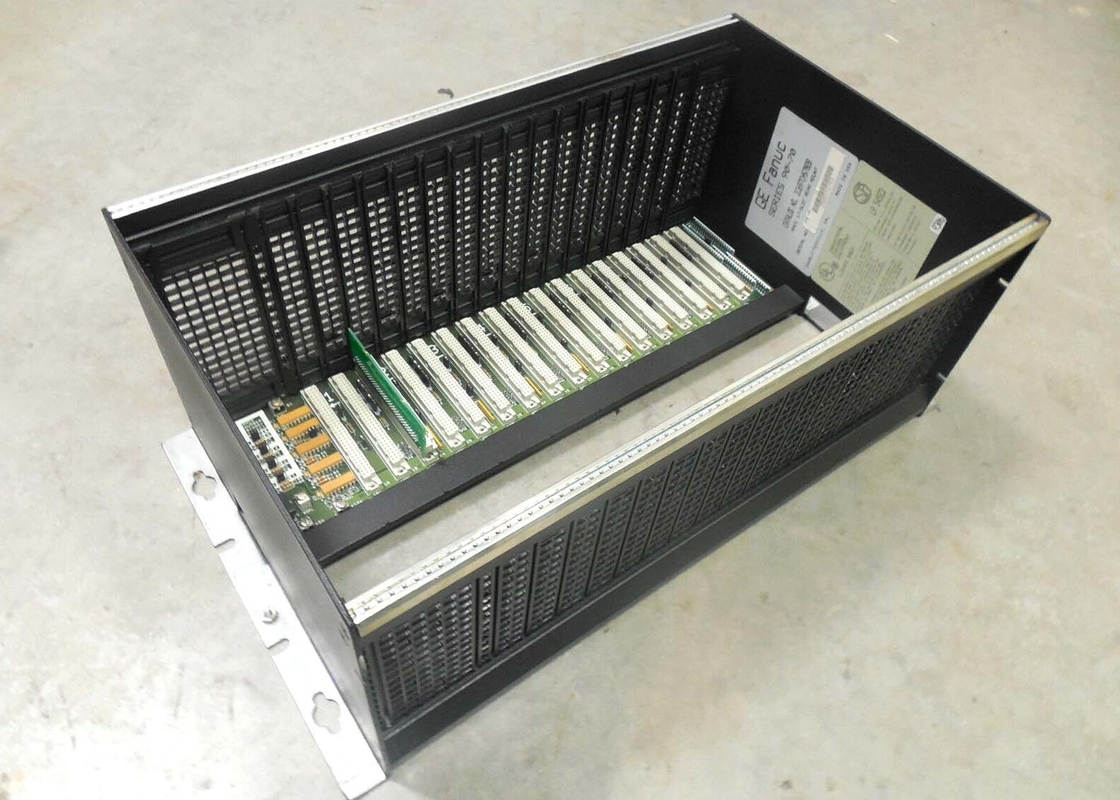

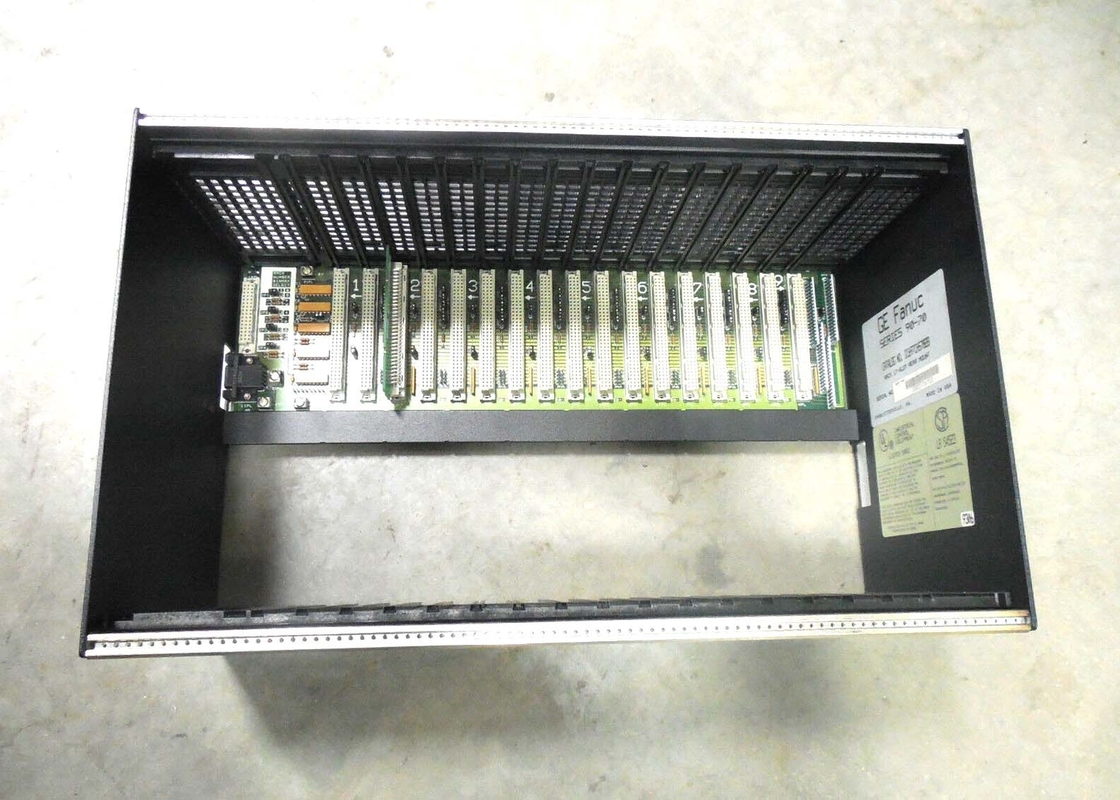

IC697CHS782 adalah 17 slot, belakang mount VME integrator rak yang dirancang oleh GE Fanuc.Rack ini dirancang untuk pengendali terprogram IC697 yang dapat digunakan untuk modul VME pihak ketiga serta semua konfigurasi CPU dan I/O IC697 kecuali aplikasi redundansi. Ketika memasang rak IC697CHS782, ruang yang cukup harus ditinggalkan di sekitar rak untuk memungkinkan proses pendinginan modul..

Rack IC697CHS782 menampung modul I/O kepadatan tinggi IC697 dan modul VME, yang mungkin memiliki metode yang berubah untuk koneksi perangkat lapangan.Ada urutan posisi jumper yang terletak di backplane yang membantu memberikan fleksibilitas untuk dua jenis modul yang akan dipasang. Jenis modul VME berada dalam slot tunggal, sedangkan modul IC697 membutuhkan dua slot. Slot untuk IC697 diidentifikasi dengan angka, panah, dan bermerek sebagai 1A-9A.

Rack IC697CHS782 dipasang dalam kandang 10 ′′ yang dimaksudkan untuk menerima colokan AC/DC atau dapat beroperasi dengan catu daya eksternal.Modul adaptor catu daya diperlukan jika menggunakan sumber daya eksternalKebutuhan daya untuk dua rak hanya membutuhkan satu catu daya untuk banyak aplikasi.Proses dua rak menggunakan satu catu daya dapat diterapkan jika rak kedua hanya membutuhkan daya +5 volt dari 5.2 ampere. Ada interkoneksi yang dibutuhkan yang disediakan dengan menggunakan kabel ekstensi yang tersedia dengan memesan.Kabel ekstensi terhubung ke konektor tipe D 9 pin melalui lubang di sisi kiri rakRel yang terletak di bagian bawah rak digunakan untuk grounding pelindung modul.

Tentang IC697CHS782

Rack IC697CHS782 adalah rack integrator yang dirancang oleh GE Fanuc. Rack seri 90-70 ini memiliki 17 slot di konfigurasi depan belakang.Rak dapat diintegrasikan dengan modul PLC GE IC697 yang berbedaRack ini kompatibel dengan modul VME pihak ketiga dan dapat diintegrasikan dengan CPU, konfigurasi I/O yang berbeda, dan perangkat dan aplikasi lainnya.Integrator berjalan dengan konektor backplane yang ditempatkan di 0.8 inci pusat. rak dapat memungkinkan untuk beberapa operasi rak dengan hanya satu unit daya.Rak IC697CHS782 mendukung perakitan kipas opsional yang dapat digunakan untuk modul bertenaga tinggi.

Pemasangan rak integrator IC697CHS782 harus meninggalkan ruang yang cukup untuk aliran udara untuk pendinginan perangkat. Aliran udara tidak boleh terhalang antara rak dan sumber ventilasi terdekat.Metode pendinginan ini dikenal sebagai pendinginan konveksiPersyaratan pemasangan dibuat oleh aplikasi dan rak yang diperintahkan digunakan.Operator perlu menggunakan flang pemasangan yang memainkan peran penting dalam pemasangan dan penggantian rakUntuk mengkonfigurasi rak IC697CHS782, sepasang jumper diperlukan di bagian belakang rak. Jumper ini menambah fleksibilitas instalasi modul.Rak integrator VME dapat menerima colokan AC / DC dan beroperasi dengan mudah dengan catu daya eksternal. Ini menawarkan slot alamat yang memungkinkan operator untuk mengkonfigurasi titik I / O tanpa menggunakan aksesori tambahan. rak IC697CHS782 menggunakan rel bawah untuk grounding perisai.Kisaran suhu operasi lingkungan harus sesuai dengan kisaran suhu perangkat yang ditentukan.
