Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Merek: | GE Fanuc | Model: | IC693MDL742 |
---|---|---|---|
Seri: | Seri 90-30 | Tipe Daya: | I/O Digital |
Tegangan Terukur: | 12/ 24 Volt DC | Pengundian modul puncak saat ini: | 130 miliampere |
Waktu respons mati maksimum: | 2 milidetik | Maksimum pada waktu respons: | 2 milidetik |
Cahaya Tinggi: | Modul Output Logika Positif 24VDC,Modul Output Logika Positif ESCPP,GE FANUC IC693MDL742 |

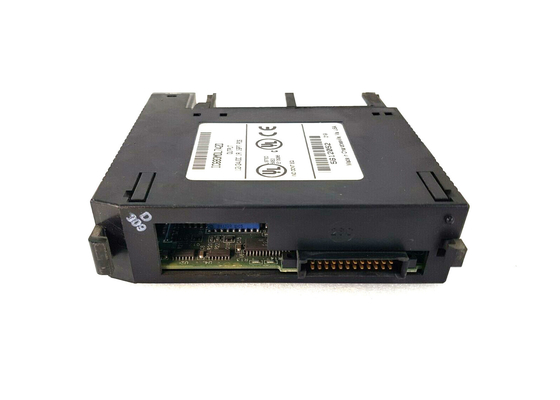

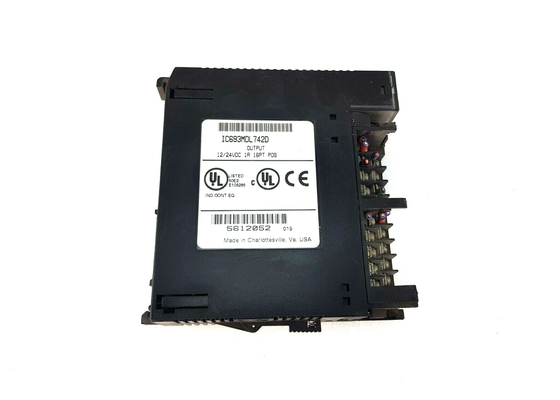

GE Fanuc IC693MDL742 adalah 12/24 volt DC Positive Logic 1 Amp Electronic Short Circuit Protection (ESCP) modul Output.Dibuat untuk bekerja dengan Seri 90-30 PLC, modul ESCPP ini memiliki total 16 titik keluaran.Titik-titik ini diatur dalam dua bank individu dari delapan.Ada terminal keluaran daya umum yang digunakan bersama oleh titik masing-masing grup.Dengan desain,modul output ini memiliki karakteristik logika positif.Ini berarti sumber arus baik dari pengguna umum atau bus daya positif, mengarahkannya ke beban.

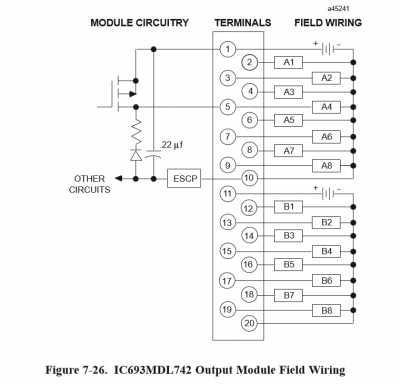

Di antara perangkat beban yang kompatibel dengan karakteristik keluaran modul ini adalah solenoida, indikator, dan starter motor.Perangkat keluaran seperti iniharus terhubung antara bus daya negatif dan output modul.Pengguna harus memasok daya eksternal untuk mengoperasikan perangkat lapangan.Di atas modul ESCP terdapat dua baris indikator LED.Ini menunjukkan status ON/OFF dari masing-masing titik output.Setiap LED hijau sesuai dengan titik keluaran relatif.Baris A1 memiliki indikator LED untuk titik keluar 1 hingga 8, sedangkan baris B1 untuk titik keluaran 9 hingga 16.
Di tengah antara dua baris adalah LED merah tunggal, berlabel "F".Ini adalah indikator perlindungan hubung singkat elektronik yang tersandung.Setiap kali terjadi perjalanan perlindungan hubung singkat, LED ini akan menyala.Sinyal umum untuk setiap kelompok dipantau secara elektronik.Jika terjadi korsleting pada catu daya, titik-titik keluaran pada kelompok tersebut akan mati dan LED merah akan menyala.Pengguna harus menyadari bahwa perlindungan tidak mencegah keluaran individu melebihi peringkat mereka.Ini hanya akan melindungi papan jika terjadi beban hubung singkat.Modul ini memiliki dua sirkuit perlindungan hubung singkat elektronik.
Setiap sirkuit melindungi delapan output - sirkuit pertama melindungi output A1 - A8, sedangkan sirkuit kedua melindungi output B1 - B8.Untuk mengatur ulang perlindungan hubung singkat elektronik, pengguna harus melepas catu daya 12/24 VDC yang terhubung ke modul.Unit ini memiliki pintu kecil, yang membuka dan menutup pada engsel.Setiap kali pintu ini ditutup, sisipan melewati celah.Sisi sisipan di bagian dalam pintu berisi informasi kabel sirkuit.Permukaan luar memungkinkan untuk merekam informasi identifikasi sirkuit.Ini adalah modul tegangan rendah, yang terlihat dari strip biru di tepi sisipan.Modul ESCP tidak memiliki sekering.Pengguna dapat menginstal modul khusus ini dalam sistem PLC Seri 90-30.Hal ini dimungkinkan untuk melakukan ini di setiap slot I/O baik dari pelat dasar 5-slot atau 10-slot.
Catu daya modul DC 12 hingga 24 Volt perlu dilepas untuk mengatur ulang perlindungan hubung singkat elektronik di modul IC693MDL742 setelah dipicu.Ada 2 sirkuit perlindungan hubung singkat pada modul, satu untuk setiap kelompok titik keluaran.Modul IC693MDL742 dirancang untuk karakteristik logika positif.Peringkat arus keluaran adalah 1 Amp per titik, 4 Amp per grup pada 50 derajat Celcius, dan 3 Amp per grup pada 60 derajat Celcius.Konsumsi arus maksimum modul IC693MDL742 adalah 130 miliampere.Arus masuk untuk modul adalah 5,2 Amps selama 10 milidetik.Drop tegangan output maksimum adalah 1,2 Volt.Nilai maksimum untuk waktu respons mati dan aktif adalah 2 milidetik.Kelembaban relatif (non-kondensasi) di sekitar modul harus dijaga antara 5 dan 95%.
Nilai Tegangan: | 12/24 volt DC |
# dari Keluaran: | 16 |
frekuensi: | tidak ada |
Keluaran Saat Ini: | 1,0 A per poin |
Rentang Tegangan Keluaran: | 12 hingga 24 volt DC (+20%, -15%) |
Daya DC: | Ya |
Tegangan Terukur | 12/24 volt DC |
Rentang Tegangan Keluaran | 12 hingga 24 volt DC (+20%, –15%) |
Output per Modul | 16 (dua kelompok masing-masing delapan output) |
Isolasi | 1500 volt antara sisi medan dan sisi logika |
500 volt antar grup | |
Arus Keluarant |
Maksimum 1 amp per titik Maksimum 4 amp per grup pada @ 50°C |
Maksimum 3 amp per grup @ 60°C | |
Karakteristik Keluaran | |
Arus Masuk | 5,2 amp untuk 10 ms |
Penurunan Tegangan Keluaran | Maksimum 1,2 volt |
Kebocoran di luar negara bagian | 1mA maksimum |
Pada Waktu Respon | maksimum 2 ms |
Waktu Respon Nonaktif | maksimum 2 ms |
Konsumsi daya | 130 mA (semua output aktif) dari bus 5 volt di backplane |
