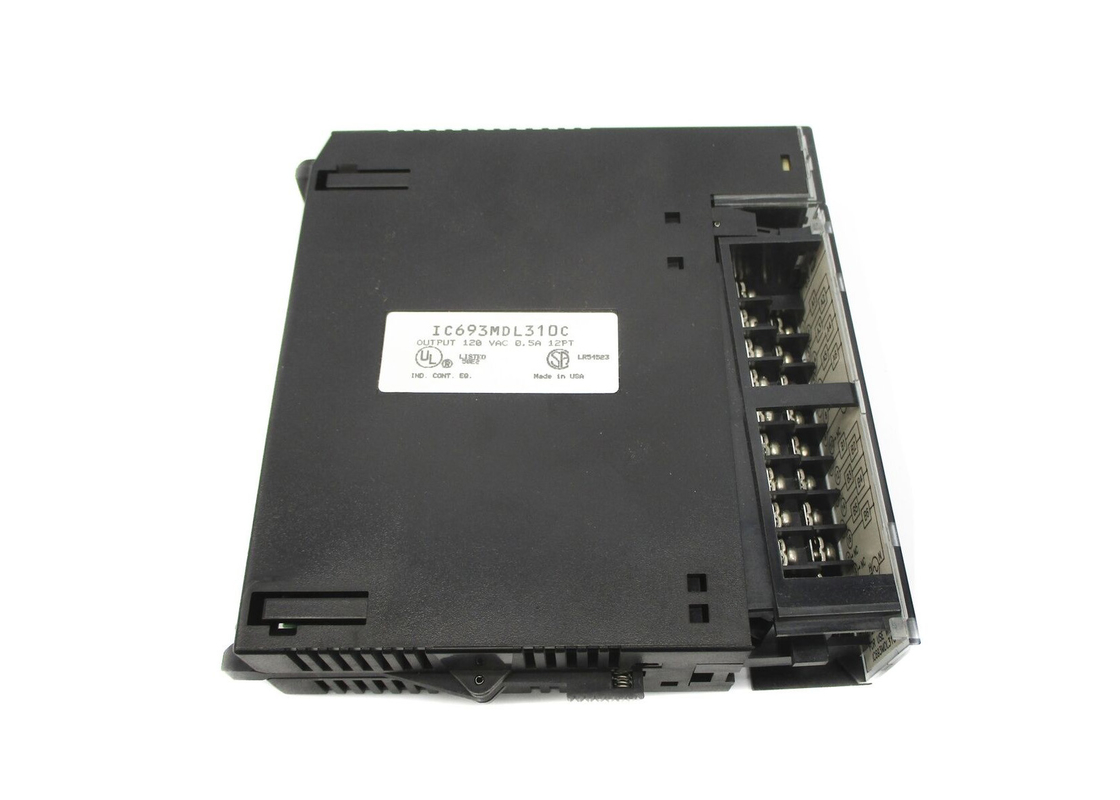

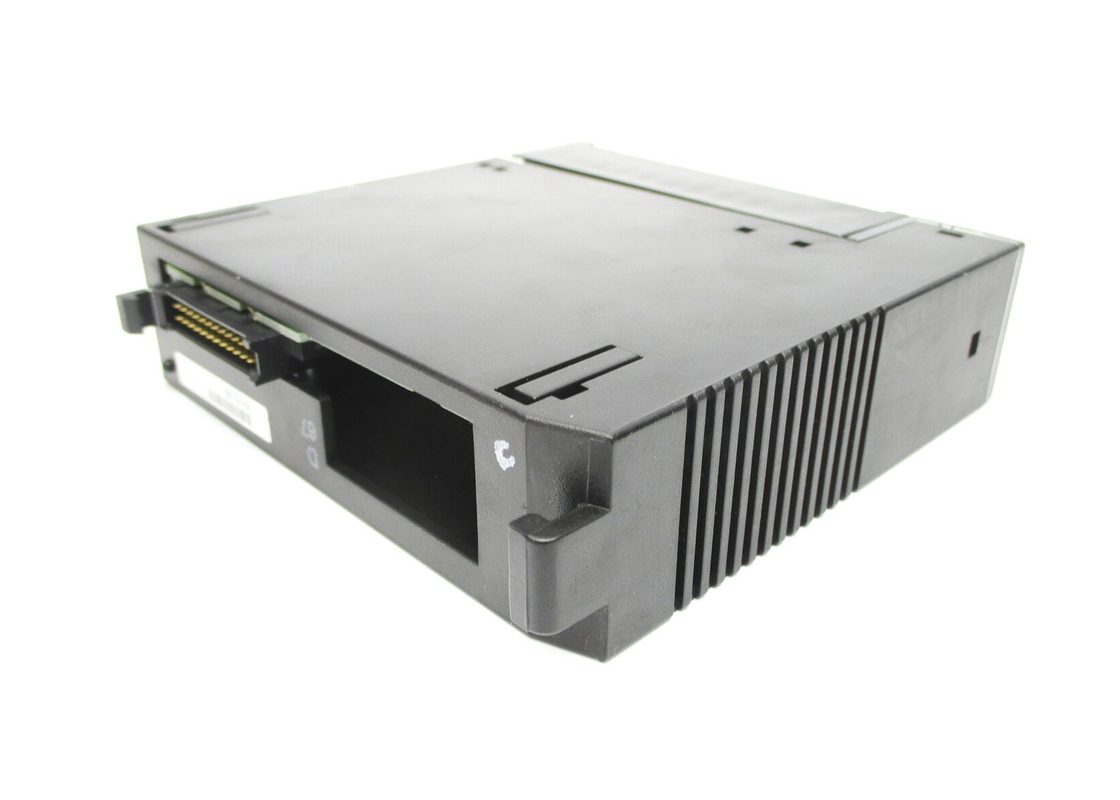

GE FANUC IC693MDL310 Modul Output AC Seri 90-30 AC 120 Volt

GE FANUC IC693MDL310, AC Output Module, Seri 90-30, 120 Volt AC

Deskripsi Produk

IC693MDL310 adalah modul output AC 120 volt, 0,5 Amp yang menawarkan 12 titik output dalam dua kelas yang terpisah.Setiap kelas memiliki umum yang terisolasi yang tidak terikat bersama-sama dalam modulHal ini penting karena memungkinkan setiap kelas untuk digunakan dalam tahap yang berbeda dari pasokan AC.Sebuah RC snubber ditawarkan untuk setiap output untuk melindungi terhadap kebisingan listrik sementara yang berasal dari jalur listrik. IC693MDL310 memberikan tingkat tinggi arus masuk yang meningkatkan kemampuan output untuk mengontrol banyak beban induktif dan pijar.Daya AC untuk menjalankan operasi yang terkait dengan output harus disediakan dari pengguna.

Ada indikator LED yang terletak di bagian atas modul yang menunjukkan kondisi on/off dari setiap titik.Modul menggunakan 6 LED pertama yang tercantum sebagai B1 sampai 6 di baris bawah untuk status output. IC693MDL310 juga dianggap sebagai output 16 poin untuk output 1 sampai 6 dan 9 sampai 14.Modul ini memiliki rentang tegangan output dari 85 sampai 132 tegangan ACModul ini juga memiliki arus kebocoran output maksimum 3 mA pada 120 volt AC.Daya yang dikonsumsi oleh modul adalah 210 mA dari bus 5 volt pada backplaneSelain itu, ia memiliki isolasi 500 volt antara setiap kelas.

Tentang IC693MDL310

Modul GE Fanuc IC693MDL310 adalah modul output dengan 12 titik output yang dikelompokkan dalam 2 kelompok masing-masing 6 poin.Modul ini diproduksi sebagai bagian dari lini produk PLC seri 90-30 GE Fanuc dengan tegangan operasi 120 Volt AC dan arus nominal 0.5 Amps. Masing-masing dari 2 kelompok memiliki umum terisolasi yang dijamin di dalam modul. Hal ini memungkinkan untuk setiap jenis untuk digunakan di berbagai tahap operasi pasokan listrik.Modul IC693MDL310 dilengkapi dengan sekering dengan nilai 3 Amper yang melindungi setiap kelompokSetiap output dilengkapi dengan RC snubber untuk menawarkan perlindungan terhadap kebisingan listrik sementara dari jalur listrik.Ini menawarkan arus masuk tingkat tinggi yang meningkatkan kemampuan output untuk mengontrol beban pijar dan induktif yang berbeda.

Pengguna modul output IC693MDL310 harus menyediakan daya AC untuk menjalankan operasi yang terkait dengan output.Fitur lain dari modul IC693MDL310 termasuk indikator LED yang ditemukan di sisi atas modul dan menunjukkan status "ON" dan "OFF" dari setiap titik outputIni menggunakan 6 LED pertama yang diberi label B1 ke B6 di baris bawah untuk status output.Modul ini memiliki tegangan keluar berkisar dari 85 sampai 132 Volt AC, dengan arus nominal 0,5 Amps per titik.Ini juga dilengkapi dengan modul dan memiliki kebocoran arus output 3 miliampere pada maksimum 120 Volt AC.
