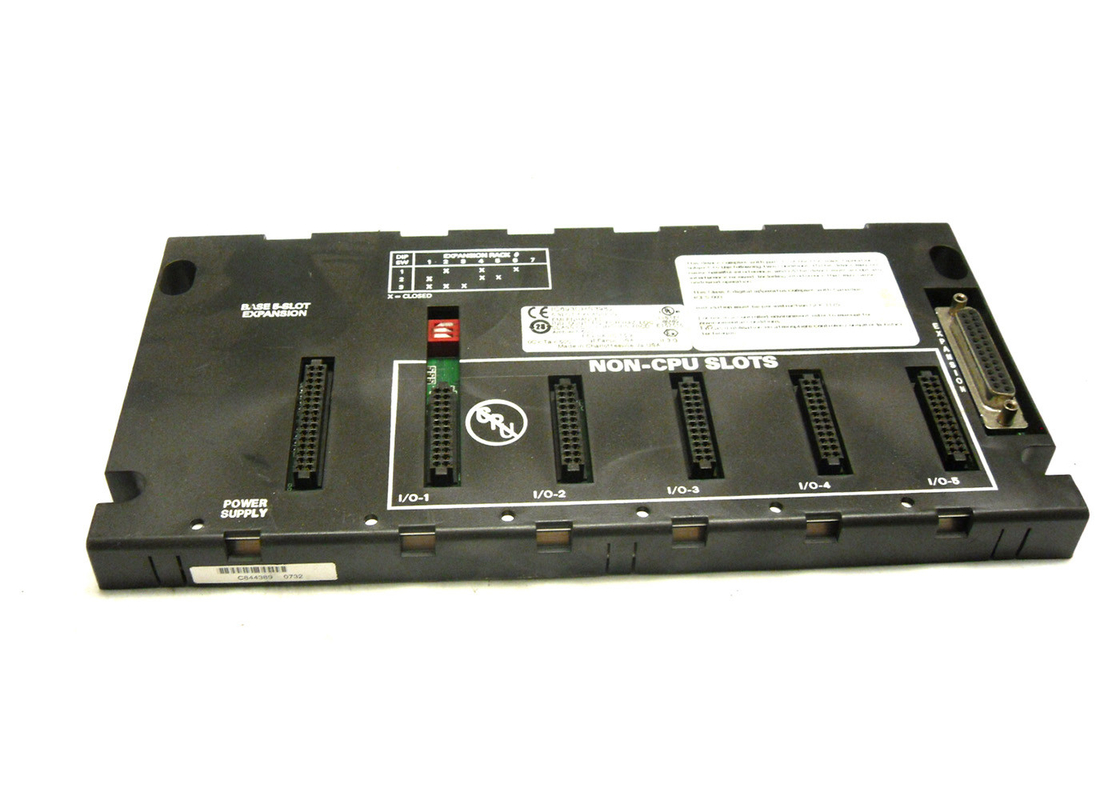

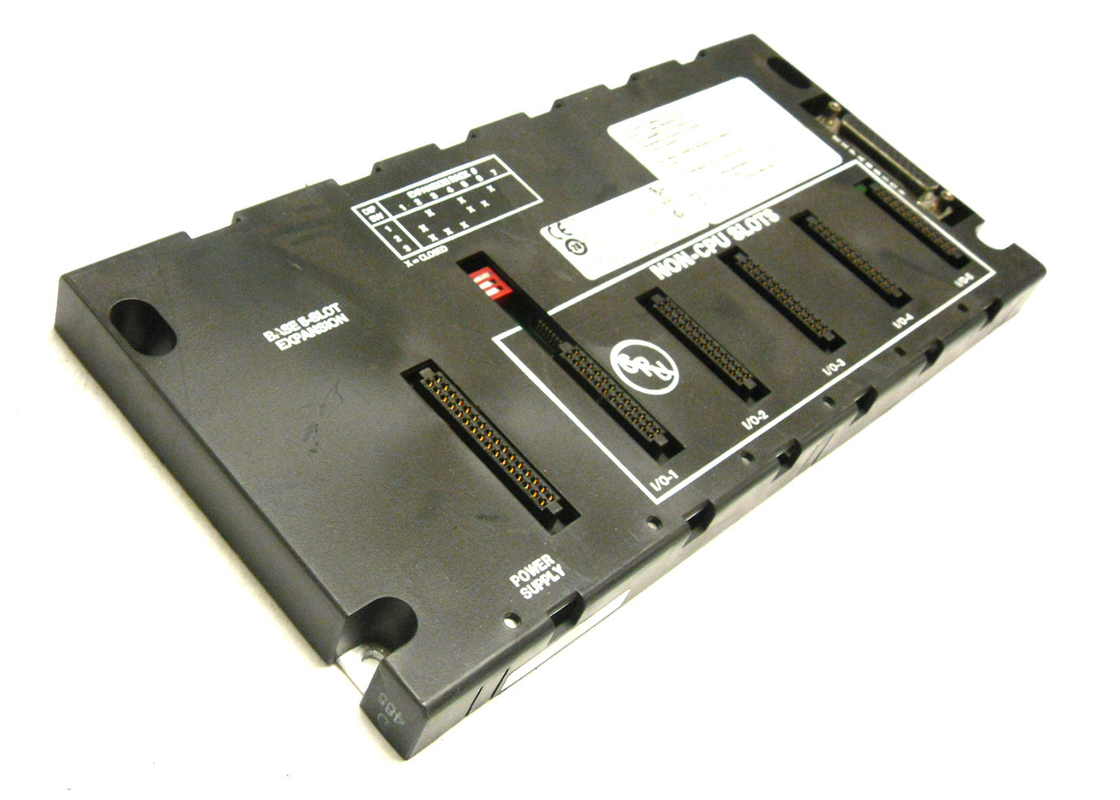

GE FANUC IC693CHS398 pelat dasar ekspansi 5-slot Modul Seri 90-30

Deskripsi Produk

GE Fanuc IC693CHS398 adalah baseplate ekspansi 5-slot. Unit ini dirancang untuk digunakan dengan modul seri 90-30 GE. Seperti versi 10-slot, (IC693CHS392), ada beberapa fitur dan pedoman yang harus dipertimbangkan saat menggunakan baseplate ini.Pertama-tama, sebuah baseplate remote tidak bisa menjadi unit yang berdiri sendiri.Sebagai gantinya, itu harus terhubung ke sistem yang memiliki CPU. CPU ini dapat menjadi bagian dari pengontrol logika yang dapat diprogram (PLC) atau dapat berada di dalam Personal Computer.PC harus memiliki kartu antarmuka komputer pribadiKedua, bisa adatidak lebih dari total 50 kaki kabel penghubung antara baseplate CPU dan baseplate ekspansi.

Jenis CPU dalam sistem akan menentukan jumlah baseplates remote yang dapat digunakan.Untuk semua CPU bernomor 350 dan lebih tinggi, jumlah maksimum baseplate adalah 7. remote backplane dari sistem ini tidak dapat mendukung modul pilihan berikut - PCM, CMM, ADC dan BEM330.Mereka harus dipasang di basis CPU.Semua modul opsional lainnya dan modul I/O dapat dipasang pada setiap jenis baseplate.

Baseplates remote memiliki ukuran yang sama dengan baseplates Expansion. mereka juga menggunakan jenis catu daya yang sama dan mendukung modul I/O dan modul pilihan yang sama.Pada setiap remote baseplate di ujung kanan ada konektor ekspansi tipe D wanita 25 pin, yang memungkinkan koneksi ke baseplate lainnya. setiap baseplate jarak jauh 5-slot memiliki Rack Number Selection DIP switch. selama instalasi,sangat penting bahwa semua modul ekspansi terhubung ke tanah umum.

Spesifikasi Teknis

Informasi Teknis

Papan dasar ekspansi

• Mungkin adaTidak lagi.dari total 50 kaki (15 meter) kabel saling menghubungkan baseplates ekspansi dan CPUbaseplate.

• Baseplate perluasan tidak bisa berdiri sendiri. harus terhubung ke sistem yang memiliki CPU.CPU dapat berada di PLC atau di PC yang dilengkapi dengan kartu antarmuka PC (lihat Bab11).

• Jumlah maksimum baseplates ekspansi yang diizinkan per sistem tergantung pada jenis CPU yang digunakan. Untuk CPU 331, 340, dan 341, maksimumnya adalah 4.7.

• Setiap baseplate ekspansi memiliki konektor ekspansi bus I/O tipe D tipe 25 pin dipasang di itu Benar akhir untuk koneksi untuk lainnya baseplates.

• Tersediadalamduaversi;5 slot(IC693CHS398)dan10 slot (IC693CHS392)

• SebuahBackplane ekspansitidakdukunganyangmengikuti cerdaspilihanmodul:PCM, ADC,BEM330,danCMM. modul ini harusmenjadidipasangdalamaCPUbaseplate.Semua lainnya I/O dan pilihan modul bisa menjadi dipasang dalam apapun jenis dari Rack.

• Semua baseplate perluasan harus dihubungkan ke tanah umum (lihat bab "Instalasi" untukrincian).

• Papan dasar ekspansi memiliki ukuran fisik yang sama, menggunakan jenis sumber daya yang sama, dan dukungan yang sama saja I/O dan pilihan modul sebagai yang Remote baseplates.

• Setiap Ekspansi baseplate memiliki a Rack Nomor Pemilihan DIP Pergantian.
