Deskripsi Produk

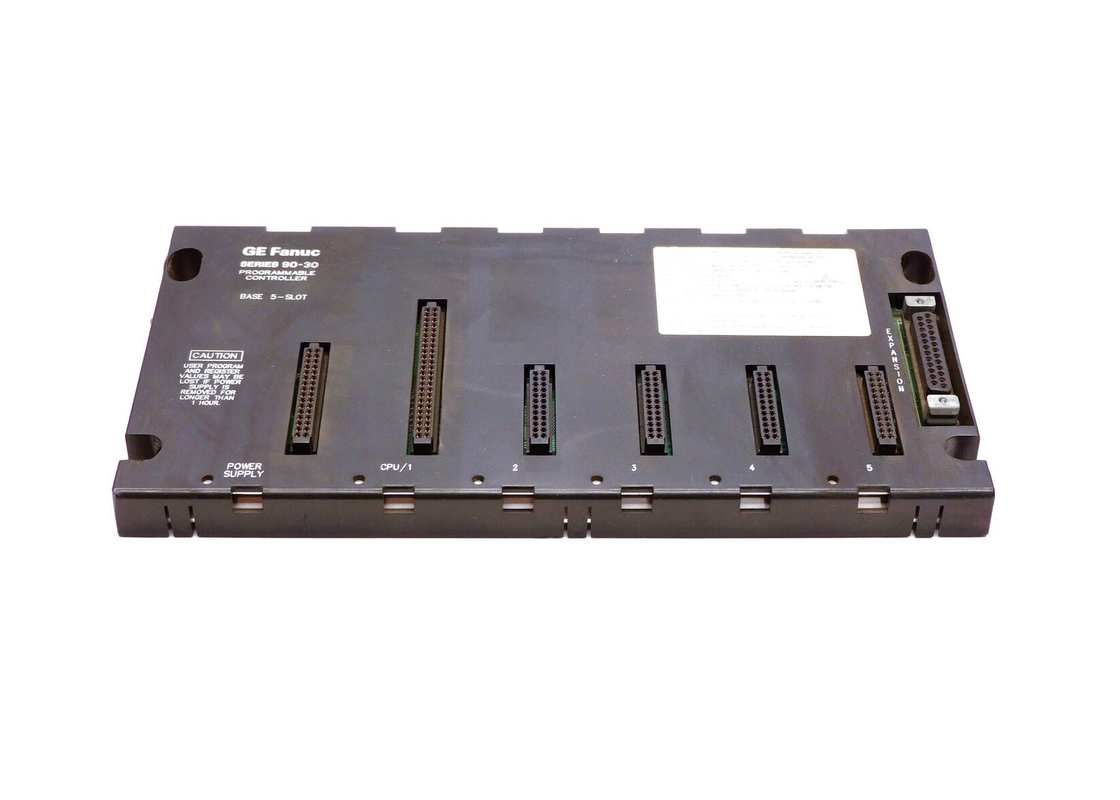

GE Fanuc IC693CHS397 adalah baseplate CPU modular 5-slot.
Untuk mengoperasikan baseplate, pengguna harus menyambungkan modul catu daya ke slot kiri.
Slot ini unik dalam ukuran dan jenis, karena hanya mendukung modul catu daya.
slot ini tidak bernomor. di slot 1, CPU atau modul pilihan khusus harus dipasang. mirip dengan slot 2, slot ini unik dalam ukuran dan jenis,
karena hanya dapat mendukung modul CPU atau modul pilihan khusus, misalnya FIP Remote I/O Scanner (IC693BEM330).
diberi label CPU/1.
Untuk semua slot bernomor 2 dan di atas, pengguna dapat memasang modul pilihan atau modul I/O.Slot ini memiliki ukuran dan jenis yang unik,
Jadi mereka akan mendukung salah satu dari ini. baseplate CPU modular dapat mendukung ekspansi dan baseplate jarak jauh.Oleh karena itu, di sebelah kanan
di ujung baseplate, ada konektor ekspansi wanita. ini adalah 25-pin D-tipe, yang memungkinkan pengguna untuk terhubung ke salah satu
Ekspansi atau baseplate Remote.
Jika ada fitur tambahan yang diinginkan, pengguna dapat mengakomodasi mereka.
mengganti atau mengubahnya menjadi tipe yang berbeda.Untuk satu sistem, maksimum satu basis CPU dapat digunakan.Setiap tambahan
Secara default, baseplate CPU modular seperti IC693CHS397 selalu diberikan Rack
Nomor 0.
Spesifikasi Teknis
| Jenis modul: |
Basis I/O CPU |
| Opsi baseplate: |
Utama (dengan slot CPU) |
| Jaraknya: |
N/A |
| Jumlah slot: |
5 |
| Dimensi: |
10.43 x 5,12 x 5,59 inci. (W x H x D) |
| Daya internal yang digunakan: |
270 mA @ 5 VDC |
Informasi Teknis
Baseplates CPU modular
• Sebuah modul Power Supply harus dicolok ke slot kiri (yang tidak bernomor) dari baseplates ini. slot kiri adalah ukuran dan jenis yang unik yang hanya mendukung Power Supply modul.
• Sebuah modul CPU (atau modul Option khusus) harus dipasang di Slot 1 dari baseplate ini.Slot 1 adalah ukuran dan jenis yang unik yang hanya mendukung modul CPU atau modul Opsi khusus seperti FIP Remote I / O Scanner (IC693BEM330)Slot 1 diberi label CPU/1.
• Slot bernomor 2 dan di atas memiliki ukuran dan jenis yang unik yang hanya mendukung I/O atau Option modul.
• Baseplate ekspansi dan Remote didukung, sehingga konektor ekspansi wanita tipe D 25-pin terletak di ujung kanan baseplate untuk menghubungkan ke baseplate ekspansi atau Remote.
• Karena CPU modular, dapat diganti atau diubah ke tipe yang berbeda jika fitur tambahan yang diinginkan.
• Hanya satu baseplate CPU yang diizinkan per sistem. a sistem, yang tambahan satu harus menjadi baik Ekspansi atau Remote jenis.
• A modular CPU baseplate adalah selalu ditugaskan, oleh default, Rack Nomor 0.
