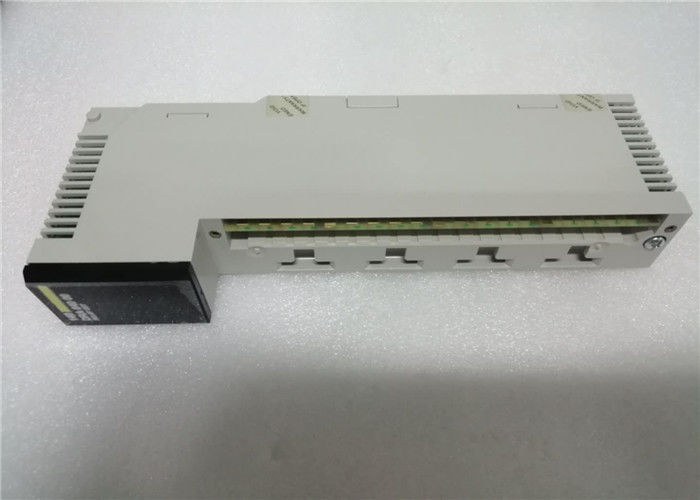

140NOL91100 Schneider Electric Quantum Ethernet RS232 Baru Asli
140NOL91100Utama
| rentang produk |
Platform otomatisasi Modicon Quantum
|
|
| tipe produk atau komponen |
Modul jaringan Ethernet TCP/IP
|
|
| konsep |
Siap Transparan
|
|
| server web |
Kelas B30
|
|
| layanan web |
Diagnostik melalui halaman web yang telah ditentukan
Penampil rak
Editor Data (melalui terminal PC)
|
|
| layanan komunikasi |
Manajemen jaringan SNMP
Manajemen Bandwidth
Data Global
Pemindaian I/O
Pengiriman pesan Modbus TCP
Server FDR
|
|
| protokol port komunikasi |
Ethernet Modbus TCP/IP
|
|
| antarmuka fisik |
MT/RJ - serat optik 100BASE-FX
RJ45 - pasangan terpilin 10BASE-T/100BASE-TX
|
|
| kecepatan transmisi |
10/100 Mbit/s
|
|
Pelengkap
| redundansi |
Ya, arsitektur redundan hot standby
|
|
| pasokan |
Melalui catu daya rak
|
|
| penandaan |
CE
|
|
| pensinyalan lokal |
1 LED10 Mbps atau kecepatan data 100 Mbps (10 MB/100 MB):
1 LEDdeteksi tabrakan (Coll):
1 LEDmode unduh (Kernel):
1 LEDkesalahan modul Ethernet (Kesalahan):
1 LEDstatus jaringan Ethernet (RUN):
1 LEDmode full-duplex (Fduplex):
1 LEDmodul siap (Siap):
1 LEDjaringan aktif (Tautan):
1 LEDrak operasional (Aktif):
1 LEDaktivitas transmisi/penerimaan (TxAct/RxAct):
|
|
| konsumsi arus |
750 mA pada 5 V DC
|
|
| format modul |
Standar
|
|
| berat bersih |
0,345 kg
|
|
Lingkungan
| tingkat perlindungan IP |
IP20
|
|
| sertifikasi produk |
CUL
UL 508
|
|
| standar |
CSA C22.2 No 142
FM Kelas 1 Divisi 2
|
|
| ketahanan terhadap pelepasan elektrostatik |
Kontak 4 kV sesuai dengan IEC 801-2
8 kV di udara sesuai dengan IEC 801-2
|
|
| ketahanan terhadap medan elektromagnetik |
10 V/m 80...1000 MHz sesuai dengan IEC 801-3
|
|
| suhu udara sekitar untuk pengoperasian |
0…60 °C
|
|
| suhu udara sekitar untuk penyimpanan |
-40…85 °C
|
|
| kelembaban relatif |
95 % tanpa kondensasi
|
|
| ketinggian pengoperasian |
<= 4500 m
|
|
Produk Model Serupa
| Modul I/O Analog |
Modul I/O Diskret |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPU diperbarui dengan firmware Unity Pro.
(2) Penambahan fungsi drop Ethernet RIO lengkap tersedia untuk CPU ini dengan
Unity Pro u V7.0.
Sakelar terkelola ConneXium™ (lanjutan) File konfigurasi yang telah ditentukan (lanjutan) Contoh topologi dengan file konfigurasi yang telah ditentukan C5, C1, dan C3 (1) Penggunaan umum dari pra-konfigurasi ini adalah untuk menghubungkan tautan tembaga dengan tautan serat optik pada ring utama atau menghubungkan tautan serat optik dengan tautan tembaga. Arsitektur jenis ini memungkinkan untuk memiliki drop Ethernet DIO atau Ethernet RIO beberapa jarak dari PLC. Pra-konfigurasi sakelar juga memungkinkan Ethernet RIO dan/atau beberapa awan perangkat Ethernet DIO untuk dihubungkan ke ring sekunder.
1 Ring utama, media tembaga/serat optik
3 Adaptor kepala Ethernet140NOA61100terpasang di rak Quantum™.
4 Sakelar ConneXium TCSESM083F23F1 dengan file konfigurasi yang telah ditentukan C2 (2)
5 Sakelar ConneXium TCSESM063F2CU1/CS1 dengan file konfigurasi yang telah ditentukan C6 (2)
6 Sakelar ConneXium TCSESM063F2CU1/CS1 dengan file konfigurasi yang telah ditentukan C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Koneksi ke awan perangkat Ethernet DIO, hanya media tembaga
9 Awan perangkat Ethernet DIO (3)
10 Modul komunikasi Ethernet140CPU31110
11 Kabel Interlink Ethernet TCSECN3M3M1S4/1S4U (1 m)
