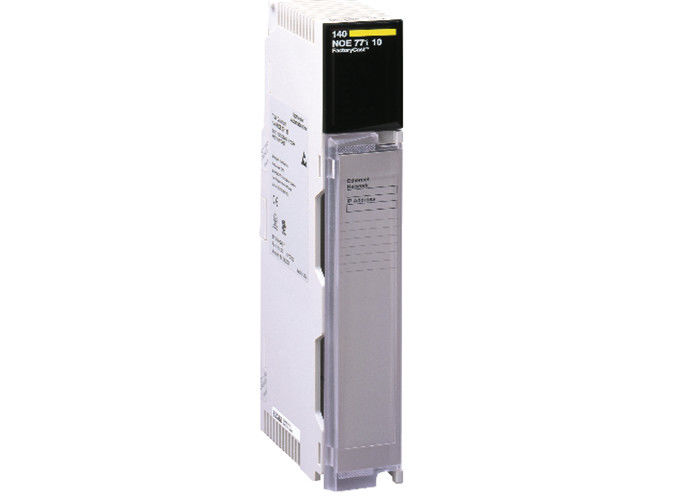

140NOE77101 Schneider Electric Quantum Ethernet 10 100M template Baru Asli
Utama
| rentang produk |
Platform otomatisasi Modicon Quantum
|
|
| tipe produk atau komponen |
Modul jaringan Ethernet TCP/IP
|
|
| konsep |
Transparent Ready
|
|
| web server |
Kelas B30
|
|
| web services |
Diagnostik melalui halaman web yang telah ditentukan
Rack viewer
Data Editor (melalui terminal PC)
|
|
| layanan komunikasi |
Manajemen jaringan SNMP
Manajemen bandwidth
Global Data
Pemindaian I/O
Pesan Modbus TCP
Server FDR
|
|
| protokol port komunikasi |
Ethernet Modbus TCP/IP
|
|
| antarmuka fisik |
Serat optik MT/RJ - 100BASE-FX
Pasangan terpilin RJ45 - 10BASE-T/100BASE-TX
|
|
| tingkat transmisi |
10/100 Mbit/dtk
|
|
Pelengkap
| redundansi |
Ya, arsitektur redundan hot standby
|
|
| pasokan |
Melalui catu daya rak
|
|
| penandaan |
CE
|
|
| pensinyalan lokal |
1 LED kecepatan data 10 Mbps atau 100 Mbps (10 MB/100 MB):
1 LED deteksi tabrakan (Coll):
1 LED mode unduh (Kernel):
1 LED kesalahan modul Ethernet (Fault):
1 LED status jaringan Ethernet (RUN):
1 LED mode full-duplex (Fduplex):
1 LED modul siap (Ready):
1 LED jaringan aktif (Link):
1 LED rak operasional (Active):
1 LED aktivitas transmisi/penerimaan (TxAct/RxAct):
|
|
| konsumsi arus |
750 mA pada 5 V DC
|
|
| format modul |
Standar
|
|
| berat bersih |
0,345 kg
|
|
Lingkungan
| derajat perlindungan IP |
IP20
|
|
| sertifikasi produk |
CUL
UL 508
|
|
| standar |
CSA C22.2 No 142
FM Kelas 1 Divisi 2
|
|
| ketahanan terhadap pelepasan muatan elektrostatik |
4 kV kontak sesuai IEC 801-2
8 kV di udara sesuai IEC 801-2
|
|
| ketahanan terhadap medan elektromagnetik |
10 V/m 80...1000 MHz sesuai IEC 801-3
|
|
| suhu udara sekitar untuk operasi |
0…60 °C
|
|
| suhu udara sekitar untuk penyimpanan |
-40…85 °C
|
|
| kelembaban relatif |
95% tanpa kondensasi
|
|
| ketinggian operasi |
<= 4500 m
|
|
140NOE77101 Produk Model Serupa:
| Modul I/O Analog |
Modul I/O Diskrit |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54300 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPU diperbarui dengan firmware Unity Pro.
(2) Penambahan fungsi lengkap Ethernet RIO drop tersedia untuk CPU ini dengan
Unity Pro u V7.0.
Sakelar terkelola ConneXium™ (lanjutan) File konfigurasi yang telah ditentukan (lanjutan) Contoh topologi dengan file konfigurasi yang telah ditentukan C5, C1, dan C3 (1) Penggunaan umum pra-konfigurasi ini adalah untuk menghubungkan tautan tembaga dengan tautan serat optik pada cincin utama atau menghubungkan tautan serat optik dengan tautan tembaga. Jenis arsitektur ini memungkinkan adanya drop Ethernet DIO atau Ethernet RIO yang berjarak beberapa meter dari PLC. Pra-konfigurasi sakelar juga memungkinkan Ethernet RIO dan/atau beberapa cloud perangkat Ethernet DIO terhubung ke cincin sekunder.
1 Cincin utama, media tembaga/serat optik
3 Adaptor kepala Ethernet 140NOA61100 dipasang di rak Quantum™.
4 Sakelar ConneXium TCSESM083F23F1 dengan file konfigurasi yang telah ditentukan C2 (2)
5 Sakelar ConneXium TCSESM063F2CU1/CS1 dengan file konfigurasi yang telah ditentukan C6 (2)
6 Sakelar ConneXium TCSESM063F2CU1/CS1 dengan file konfigurasi yang telah ditentukan C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Koneksi ke cloud perangkat Ethernet DIO, hanya media tembaga
9 Cloud perangkat Ethernet DIO (3)
10 Modul komunikasi Ethernet 140CPU31110
11 Kabel Interlink Ethernet TCSECN3M3M1S4/1S4U (1 m)
