C32D-AT1N Redundant Power Supply Module TOYOGIKEN CC LONK

Modul Catu Daya Redundan C32D-AT1N TOYOGIKEN CC LONK

C32D-AT1N Ikhtisar​​

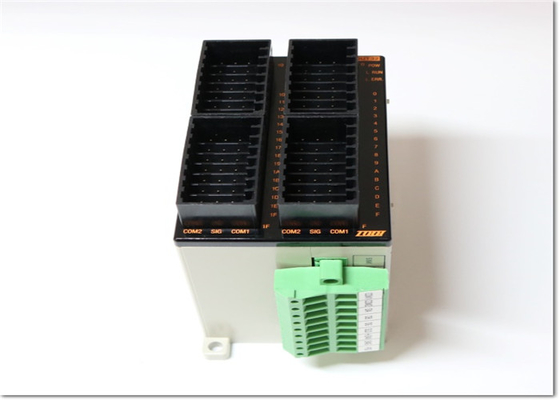

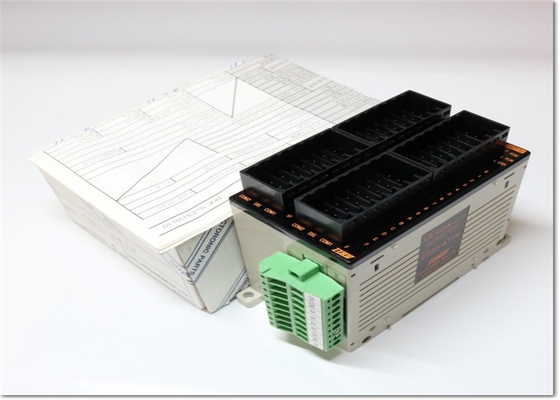

C32D-AT1N adalah ​​modul keluaran DC 32 titik​​ yang diproduksi oleh TOYOGIKEN (Togi Electric Industry Co., Ltd.), dirancang untuk jaringan industri CC-Link. Ia berfungsi sebagai stasiun I/O jarak jauh, mengubah sinyal digital dari PLC menjadi keluaran DC untuk mengontrol aktuator (misalnya, solenoid, relay) dalam sistem otomatis. Dengan desainnya yang ringkas dan kekebalan terhadap kebisingan yang tinggi, ia banyak digunakan dalam manufaktur, kontrol proses, dan otomatisasi mesin untuk menyederhanakan pengkabelan dan meningkatkan keandalan

.

​C32D-AT1N  ​Fitur Utama​​

1. 1.

   ​​Respons dan Presisi Kecepatan Tinggi​​

   • •

     Mendukung ​​keluaran tipe sink (NPN)​​ dengan waktu respons cepat: ​​OFF→ON ≤0,5 ms​​ dan ​​ON→OFF ≤1,5 ms​​ (beban resistif).

   • •

     Beroperasi dalam rentang tegangan ​​DC 10,2–26,4 V​​ (tingkat riak ≤5%) dan menyediakan arus beban maksimum ​​500 mA per titik​​ (150 mA per titik saat semua titik ON)

     .



2. 2.

   ​​Isolasi yang Kuat dan Ketahanan Kebisingan​​

   • •

     Menampilkan ​​isolasi fotokopler​​ antara komunikasi, daya, dan sirkuit keluaran, memastikan perlindungan terhadap kebisingan dan lonjakan listrik.

   • •

     Tahan ​​kekebalan terhadap kebisingan hingga ±900 Vp-p​​ (lebar kebisingan: 1 μs, frekuensi: 45 Hz) dan memenuhi ​​AC 500 V selama 1 menit​​ (terminal eksternal ke ground) standar isolasi

     .



3. 3.

   ​​Pengkabelan dan Kompatibilitas yang Efisien​​

   • •

     Menggunakan ​​terminal penjepit pegas dorong​​ untuk pengkabelan tanpa alat, mengurangi waktu pemasangan dan upaya perawatan.

   • •

     Kompatibel dengan ​​jaringan CC-Link​​ (menempati 1 stasiun dengan alokasi 32 titik) dan beroperasi pada ​​catu daya unit DC 20,4–26,4 V​​ (konsumsi 65 mA pada DC 24 V, semua titik ON)

     .



4. 4.

   ​​Desain yang Ringkas dan Tahan Lama​​

   • •

     Dimensi ringkas (​​50 × 118 × 40 mm​​; berat: ​​210 g​​) dengan ​​pemasangan rel DIN​​ (35 mm) untuk integrasi yang hemat ruang ke dalam panel kontrol

     .



5. 5.

   ​​Keandalan Tingkat Industri​​

   • •

     Dirancang untuk lingkungan yang keras dengan rentang suhu pengoperasian ​​0–55°C​​ dan kepatuhan terhadap standar internasional (misalnya, CE, RoHS)

     .



​C32D-AT1N  ​Material dan Aplikasi​​

• •

  ​​Material​​: Dibuat dengan ​​plastik kelas industri​​ dan ​​komponen logam​​, menampilkan ​​isolasi fotokopler​​ dan ​​terminal penjepit pegas​​ untuk pelindung EMI dan daya tahan mekanis

  .



• •

  ​​Aplikasi Utama​​:

  • •

    ​​Otomatisasi Pabrik​​: Kontrol lengan robot, sistem konveyor, dan mesin pengemasan.

  • •

    ​​Manajemen Energi​​: Pengalihan dan kontrol dalam unit distribusi daya.

  • •

    ​​Industri Proses​​: Kontrol aktuator dalam jalur produksi kimia dan farmasi.

​C32D-AT1N  ​Parameter Teknis​​

Data bersumber dari spesifikasi dan dokumentasi teknis TOYOGIKEN

.

Deskripsi Produk Detail

Spesifikasi jenis sistem kontrol titik input / output terminal koneksi, dll.
keluaran
CC-Link
32 keluaran
Kunci pegas (blok terminal dorong)
Keluaran NPN
Metode Isolasi bagian Keluaran Tegangan beban terukur Rentang tegangan pengoperasian Arus beban Arus masuk Arus bocor jenis keluaran Waktu respons (ON → OFF) Waktu respons (OFF → ON) Pembunuh lonjakan
Isolasi fotokopler
DC12 / 24V
DC 10,2 hingga 26,4 V (rasio riak dalam 5%)
Sekitar 500mA / titik (150mA / titik saat semua titik ON), 4.8A / umum
1.0A 10ms atau kurang
0.1mA
Jenis sink
1,5 ms atau kurang (beban resistif)
0,5 ms atau kurang
Tidak ada
Metode umum Jumlah stasiun yang ditempati Catu daya unit I / O (tegangan) Catu daya unit I / O (arus) Tegangan tahan kebisingan Tegangan tahan Resistansi isolasi Massa Metode koneksi eksternal
32 titik per umum
1 stasiun alokasi 32 titik
DC20.4 ～ 26.4V (rasio riak dalam 5%)
65mA atau kurang (24VDC, semua titik ON)
Tegangan kebisingan tipe DC ± 900Vp-p, lebar kebisingan 1μs, frekuensi kebisingan 45Hz, oleh simulator kebisingan
Terminal eksternal DC secara kolektif-ground AC500V selama 1 menit
Terminal eksternal DC gumpalan-bumi DC500V 10MΩ atau lebih dengan meter resistansi isolasi
340g
Konektor 2-potong 7-kutub (jalur transmisi, terminal catu daya unit, terminal FG)

Model CC-link Toyo Technics
