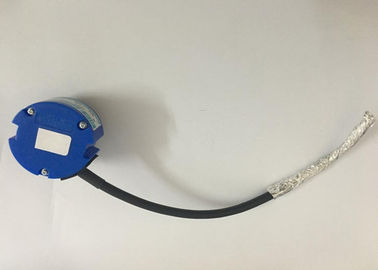

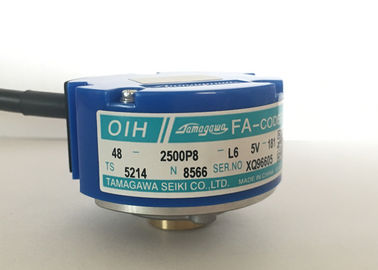

Tamagawa Servo Motor Encoder TS5214N8566 OIH48-2500P8-L6-5V Smartsyn Penyelesai Langsung





Sensor pengukuran putar dengan akurasi tinggi dan resolusi tinggi.

Encoder, saat ini, telah banyak digunakan untuk otomatisasi pabrik, pengukuran, perangkat otomatisasi kantor, peralatan medis, penerbangan, dan bidang universal.Berbagai jenis pembuat enkode (FA-CODER® sebagai merek dagang) dari yang kecil hingga absolusi tinggi tersedia untuk memenuhi semua persyaratan.



• Kisaran suhu yang luas
• Ketahanan lingkungan yang unggul
• Getaran: 196m/s2{20G} pada 10Hz .500Hz, selama 2 jam ke masing-masing tiga sumbu.
• Guncangan: 981m/s2{100G} selama 6 md, 3 kali ke masing-masing 6 sumbu, total 18 kali
• Kelembaban: 90% RH atau lebih pada 60°C
• Rotasi kecepatan tinggi
• Keandalan tinggi
• Umur yang sangat panjang dan keandalan yang tinggi dijamin oleh struktur komponen mekanis dan penggabungan koil otomatis.
• Deteksi posisi absolut
• Transmisi jarak jauh
• Kekokohan terhadap kebisingan memungkinkan transmisi jarak jauh
• Mampu penggabungan kompak
• Penggunaan Smartsyn tipe built-in meminimalkan rumah motor.Paling cocok untuk desain kompak
• Biaya rendah
• Multipolarisasi dimungkinkan dengan meningkatkan faktor perkalian sudut.



Model Encoder Magnetik



Model nomor.	TS5270N15	TS5291N100	TS5291N500
Seri	MIB0.4
Resolusi (Hitungan/Putar)	1,024C/T (Jumlah gigi = 256)	1,024C/T (Jumlah gigi = 128)	128C/T
Fase Keluaran	Fase A,B,Z
Frekuensi Respons Maks	200kHz	409,6 kHz	128kHz
Tegangan Pasokan	DC+5V
Konsumsi Saat Ini	300mA Maks	200mA Maks	100mA Maks
Formulir Keluaran	Pengemudi Jalur
Celah Udara btwn Sensor & Roda	0,15 ± 0,01 mm	--
Radial Inalignment btwn Sensor & Roda	±0,3mm	--
Axial Inalignment btwn Sensor & Wheel	±0,5mm	--
Torsi Mulai	--
Perlindungan	IP=50	IP=66
Operasi Temp.Range	-10∼+80°C	-20∼+85°C
Getaran	Amplitudo Penuh 1,5mm 0,5 Jam(5∼500Hz)	80 m/dtk2Maks 3 arah 3 Jam(10∼2.000Hz)
Terkejut	294 m/dtk2(30G)	1.000 m/dtk2Maks 11ms Setengah gelombang sinus 3 arah, Setiap 6 kali
Massa	0,5kg Maks





Model serupa:



TS2014N311E32 TS2018N243E53 TS2151N1E26 TS2605N31E64

TS2610N171E64 TS2620N1051E11 TS2620N21E11 TS2620N23E11

TS2620N271E14 TS2620N523E98 TS2640N1381E10 TS2640N141E172

TS2640N181E100 TS2640N181E41 TS2640N311E107 TS2640N313E151

TS2640N31E64 TS2640N321E64 TS2640N641E10 TS2640N641E64

TS2640N663E70 TS2640N671E110 TS2640N683E87 TS2641N11E64

TS2650N11E78 TS2650N21E78 TS2651N111E78 TS2651N131E78

TS2651N141E78 TS2651N181E78 TS2660N31E148 TS3653N36E8

TS5017N60 TS5207N356 TS5207N500 TS5207N510 TS5207N530

TS5208N305 TS5208N530 TS5212N510 TS5212N397 TS5212N530

TS5212N593 TS5213N315 TS5213N367 TS5213N500 TS5213N510

TS5213N530 TS5213N550 TS5213N551 TS5214N510 TS5214N530

TS5216N558 TS5217N530 TS5231N305 TS5305N510 TS6063N154







◆Tentang pembuat enkode tambahan

Encoder inkremental menghasilkan pulsa dalam frekuensi yang sebanding dengan kecepatan rotasi. Encoder dapat digunakan untuk kontrol kecepatan, kontrol posisi, atau sebagai indikator rotasi atau generator pulsa motor servo yang dipasang di peralatan mesin, robot, atau peralatan pengukuran. Inkremental optik encoder terdiri dari pelat rotor, celah tetap, dioda pemancar cahaya, transistor foto, dll. Seperti yang ditunjukkan pada Gambar 1. Celah tetap dirancang untuk memiliki perbedaan fase 90 derajat dengan celah pada pelat rotor. Sinyal keluaran adalah dua sinyal dengan perbedaan 90 derajat;Sinyal fase-A dan sinyal fase-B, dan arah rotasi dapat dideteksi bersama mereka. Ada enkoder yang mengeluarkan sinyal fase-Z tambahan sebagai sinyal asal. Saat mengontrol posisi dengan enkoder inkremental, sinyal Z yang menunjukkan asal digunakan.

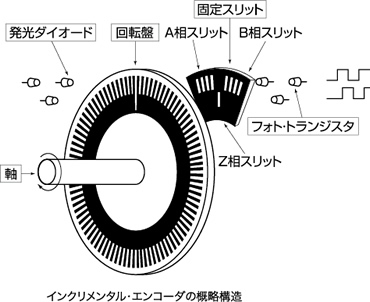

◆Incremental Encoder Struktur Sederhana



◆Struktur Sederhana Encoder Magnetik
