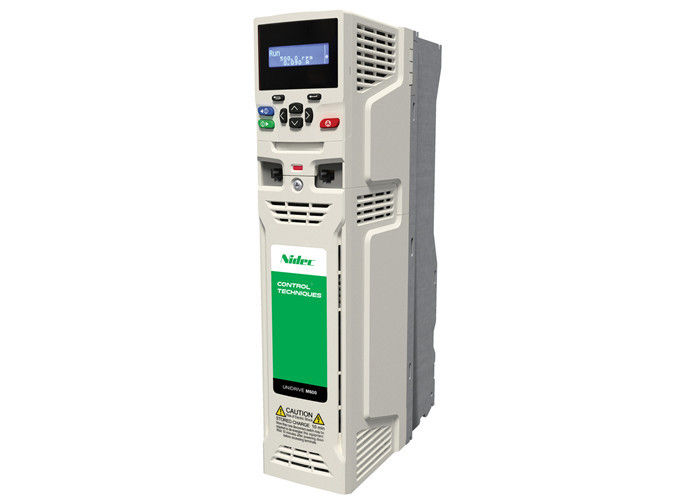

Teknik Kontrol Nidec Emerson M700 Unidrives M701-07200750A Industrial AC Inverter BARU

Spesifikasi

Teknik Kontrol: M701-07200750A
Model Lengkap:M701-07200750A10100AB100
Produsen:Teknik Kontrol

Tegangan Input (Vac): 200/240 ±10%
Tugas Berat - Arus Kontinu Maksimum (A): 75
Tugas Berat - Daya Poros Motor (kW): 18,5
Tugas Berat - (Daya Poros Motor (hp): 25
Tugas Normal - Arus Kontinu Maksimum (A): 94
Tugas Normal - Daya Poros Motor (kW): 22
Tugas Normal - (Daya Poros Motor (hp): 30

Keterangan

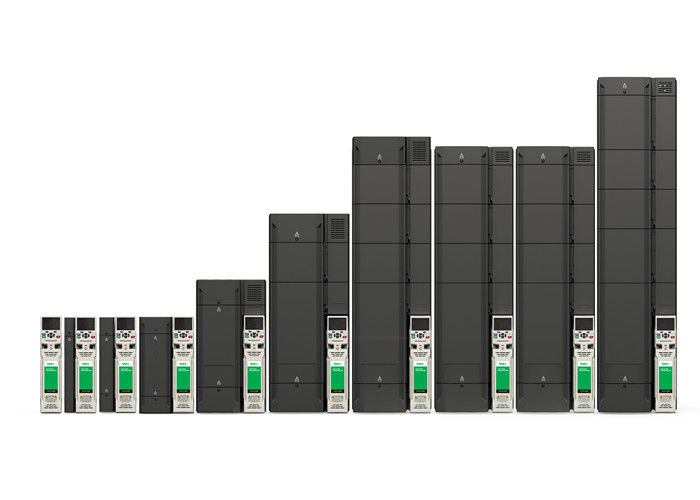

Rangkaian drive Unidrive M700 menyediakan kontrol motor tingkat atas untuk aplikasi induksi loop tertutup, megnet permanen, dan servo. Drive ini sangat fleksibel, beroperasi dari 0,75 kW - 2,8 MW (1 - 4200 hp) pada 200V / 400V / 575V / 690V. Meskipun mampu mengendalikan 1,5 sumbu, motor dapat dipasangkan dengan berbagai jenis encoder dan resolver untuk memaksimalkan kinerja umpan balik.

Papan tombol

Papan tombol jarak jauh
Semua fitur LCD CI-Keypad, tetapi dapat dipasang dari jarak jauh. Ini memungkinkan pemasangan yang fleksibel di bagian luar panel dan memenuhi standar IP66 (NEMA 4)

Papan tombol KI
Papan tombol LCD multibahasa dengan teks biasa dengan hingga 4 baris teks untuk deskripsi parameter dan data yang mendalam, untuk meningkatkan pengalaman pengguna

KI-Keypad RTC
Semua fitur KI-Keypad, tetapi dengan jam realtime yang dioperasikan dengan baterai.Hal ini memungkinkan pencatatan waktu peristiwa secara akurat, sehingga membantu diagnosis

Unidrive M700 AC drive - Performa motor servo magnet permanen dan induksi terdepan di kelasnya, dengan Ethernet real-time

Modus Kontrol

• Kontrol motor induksi vektor loop terbuka atau V/Hz
• Kontrol Fluks Rotor Loop Terbuka untuk motor induksi (RFC-A)
• Kontrol motor magnet permanen loop terbuka (RFC-S)
• Kontrol Fluks Rotor Loop Tertutup untuk motor induksi (RFC-A)
• Kontrol motor magnet permanen loop tertutup (RFC-S)
• Konverter kualitas daya Active Front End (AFE).

Fitur standar

Intelijen:

• PLC di dalam pesawat
• Pengontrol Gerak Canggih

Komunikasi di dalam pesawat:

• M700 & M702 – Ethernet
• M701 – RS485

Masukan:

• 2 x input enkoder
• 1 x keluaran encoder simulasi

Keamanan mesin:

• M700 & M701 - 1 x terminal Safe Torque Off (STO).
• M702 – 2 terminal STO

Papan tombol:Tidak ada keypad sebagai standar

Slot pilihan:3

Kloning Parameter Melalui:

• alat komputer
• Kartu pintar
• kartu SD

• M700 menambahkan Ethernet onboard, umpan balik posisi komprehensif, dan kontrol performa tinggi pada motor servo magnet permanen dinamis
• Peningkatan yang sepenuhnya kompatibel untuk pengguna Unidrive SP yang sudah ada

Model AC DRIVE M701-074

Spesifikasi AC Drive M700
