Modul Power Supply yang berlebih
>

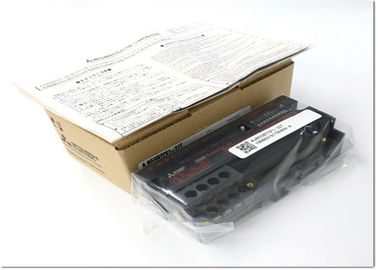

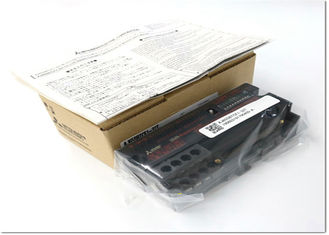

AJ65VBTCE3-32D Modul Catu Daya Redundan Mitsubishi Model Universal Merah

AJ65VBTCE3-32D Modul Catu Daya Redundan Mitsubishi Model Universal Merah

Rincian produk:
Tempat asal: Jepang
Nama merek: MITSUBISHI
Sertifikasi: CE
Nomor model: AJ65VBTCE3-32D
Informasi Rinci
Tempat asal:
Jepang
Nama merek:
MITSUBISHI
Sertifikasi:
CE
Nomor model:
AJ65VBTCE3-32D
Merek:
Mitsubishi
Nomor modenl:
AJ65VBTCE3-32D
Negara asal:
Jepang
Kapasitas program:
8k langkah
kecepatan pemrosesan operasi dasar (instruksi LD):
0,12 mikrodetik
Masukan:
100 hingga 240 VAC
Keluaran:
5 V DC/3 A
Jenis:
Modul Catu Daya Redundan
Menyoroti:

High Light

Menyoroti:

modul redundansi dioda

,

modul antarmuka analog

Informasi Perdagangan
Kuantitas min Order:
1
Harga:
Contact
Kemasan rincian:
Baru dan asli
Waktu pengiriman:
5-7 hari
Syarat-syarat pembayaran:
T / T, Western Union, Paypal
Menyediakan kemampuan:
100
Deskripsi Produk

AJ65VBTCE3-32D Modul Catu Daya Redundan Model Universal Mitsubishi





Spesifikasi inputDeskripsi​Spesifikasi input

Mitsubishi AJ65VBTCE3-32D adalah modul input digital 32 titik kepadatan tinggi yang dirancang sebagai stasiun perangkat jarak jauh untuk jaringan lapangan CC-Link. Modul ini memungkinkan PLC master (misalnya, dari Mitsubishi Q Series) untuk memantau status 32 perangkat lapangan diskrit (seperti sensor dan sakelar) melalui satu kabel jaringan. Modul ini sangat penting untuk membangun sistem I/O terdistribusi, secara signifikan mengurangi biaya kabel dan menyederhanakan arsitektur kontrol dalam aplikasi otomatisasi skala menengah hingga besar seperti jalur perakitan otomotif, sistem penanganan material, dan pabrik kontrol proses.

Spesifikasi inputSpesifikasi inputFitur​Spesifikasi input

  1. 1.
    Spesifikasi inputKompatibilitas Jaringan CC-Link:​​ Berfungsi sebagai stasiun perangkat jarak jauh pada jaringan CC-Link berkecepatan tinggi, memungkinkan pertukaran data yang efisien dengan stasiun master.
  2. 2.
    Spesifikasi inputKepadatan I/O Tinggi:​​ Mengintegrasikan 32 titik input digital ke dalam satu modul ringkas, memaksimalkan efisiensi ruang di panel kontrol.
  3. 3.
    Spesifikasi inputRentang Tegangan Input Lebar:​​ Mendukung rentang tegangan DC industri umum (12-24 VDC), memastikan kompatibilitas dengan berbagai sensor dan sakelar.
  4. 4.
    Spesifikasi inputLED Diagnostik:​​ Menampilkan status modul (RUN, ERR) dan status komunikasi (L RUN, L ERR) LED untuk pemantauan dan pemecahan masalah sistem yang cepat.
  5. 5.
    Spesifikasi inputPemasangan Mudah:​​ Menggunakan blok terminal yang dapat dilepas untuk pengkabelan dan penggantian modul yang mudah.
  6. 6.
    Spesifikasi inputTidak Perlu Program:​​ Pemetaan I/O ditangani secara otomatis oleh parameter jaringan yang diatur di PLC master, menyederhanakan pengaturan.

Spesifikasi inputSpesifikasi inputMaterial & Penggunaan Utama​Spesifikasi input

  • Spesifikasi inputMaterial:​​ Modul ini memiliki rumah plastik yang kuat untuk badan utama dengan konektor logam untuk komunikasi jaringan. Blok terminal biasanya terbuat dari plastik tahan api berkualitas tinggi.
  • Spesifikasi inputPenggunaan Utama:​Spesifikasi input
    • • Menghubungkan sejumlah besar sensor digital (kedekatan, fotolistrik) dan sakelar ke sistem kontrol pusat melalui CC-Link.
    • AJ65VBTCE3-32D

Spesifikasi inputSpesifikasi inputParameterSpesifikasiSpesifikasi input

​Seri Produk​
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi input
Spesifikasi inputSpesifikasi kinerjaSpesifikasi input
Jenis input

Jumlah titik input

Tegangan input terukur
Arus input terukur
Jumlah titik input simultan maksimum
ON tegangan / ON arus
OFF tegangan / OFF arus
Impedansi input
Waktu respons input
OFF→ON
ON→OFF
Metode umum input Metode isolasi input
Spesifikasi umum
Ketahanan isolasi
Resistansi isolasi
Tingkat perlindungan
Jenis
Jumlah unit yang ditempati
Catu daya unit
Tegangan
Arus
Metode koneksi kabel eksternal Kabel komunikasi
Dimensi eksternal
Tinggi (H)
Lebar (W)
Kedalaman (D) Berat
Input DC (tipe common positif)
32 titik
DC24V (Ripple rate 5% atau kurang) (Rentang tegangan yang diizinkan DC19.2 hingga 26.4V)

Kira-kira 5mA
100% (Saat dipasang di sisi depan), Selain pemasangan di sisi depan, lihat diagram penurunan
14V atau lebih / 3.5mA atau lebih
6V atau kurang / 1.7mA atau kurang
Kira-kira 4.7kΩ
1.5ms atau kurang (DC24V)
1.5ms atau kurang (DC24V)
32 titik 1 common (konektor sensor (e-CON) tipe 3-kawat)
Antara terminal eksternal DC dan ground: AC500V 1 menit
Antara terminal eksternal DC dan ground: AC500V 1 menit
Antara terminal eksternal DC dan ground: DC500V Resistansi isolasi 10MΩ atau lebih
IP1XB

Unit I/O jarak jauh
1 unit
DC20.4 hingga 26.4V (Ripple rate 5% atau kurang)
40mA atau kurang (DC24V, saat semua titik ON)
Bagian komunikasi: Konektor satu sentuhan untuk komunikasi (dijual terpisah)
Bagian catu daya unit, bagian catu daya input/output: Konektor satu sentuhan untuk daya dan FG (dijual terpisah)
Bagian input/output: Konektor sensor (e-CON) (dijual terpisah)
Kabel khusus CC-Link Ver.1.10: FANC-110SBH, FA-CBL200PSBH, CS-110
50mm
155mm
45.5mm
0.16kg
Spesifikasi umum
Suhu sekitar penggunaan
Suhu sekitar penyimpanan



Kelembaban sekitar penggunaan

Kelembaban sekitar penyimpanan
Ketahanan getaran
Sesuai dengan JIS B 3502, IEC 61131-2
Jika ada getaran intermiten
Jika ada getaran terus-menerus ,XYZ3 arah masing-masing 3 kali) Atmosfer penggunaan
Ketinggian penggunaan
Tempat pemasangan
Kategori tegangan lebih
Tingkat polusi
0 hingga 55℃
-20 hingga 75℃
10 hingga 90% RH, tanpa kondensasi
10 hingga 90% RH, tanpa kondensasi
Frekuensi: 5 hingga 8.4Hz, Amplitudo: 3.5mm
2
2
Jumlah sapuan: X, Y, Z 10 kali masing-masing
Frekuensi: 5 hingga 8.4Hz, Amplitudo: 1.75mm0 hingga 2000m
2
Sesuai dengan JIS B 3502, IEC 61131-2
(147m/s0 hingga 2000m
,XYZ3 arah masing-masing 3 kali)
Tidak ada gas korosif0 hingga 2000mDi dalam panel kontrol
Di bawah Ⅱ
Di bawah 2
