Modul Catu Daya Redundan Mitsubishi Universal Model AJ65BT-64DAV 12/24VDC (0.5A)

AJ65BT-64DAVDeskripsi

AJ65BT-64DAVFitur Utama

• Output tegangan analog 4 saluran: Menyediakan 4 saluran independen output tegangan analog presisi, masing-masing dengan rentang DC -10V hingga +10V.
• Resolusi Tinggi & Akurasi: 16-bit terenkode biner (12 bit efektif) dengan resolusi 5mV, memastikan konversi sinyal presisi tinggi.
• Kecepatan Konversi Cepat: 1ms per waktu konversi saluran untuk respon kontrol real-time.
• Kompatibilitas Jaringan CC-Link: Mendukung stasiun perangkat jarak jauh CC-Link Ver.1 dengan kecepatan komunikasi hingga 10Mbps.
• Konfigurasi Stasiun Fleksibel: Menempati 2 stasiun di jaringan CC-Link, dengan nomor stasiun ditetapkan melalui switch DIP (0-63).
• Isolasi yang Komprehensif: Isolasi trafo antara sumber daya eksternal dan output analog; isolasi 500V AC untuk kekebalan suara yang ditingkatkan.
• Perlindungan output: Perlindungan sirkuit pendek internal untuk semua saluran output analog untuk mencegah kerusakan modul.
• Kompensasi & Keuntungan yang Bisa Disesuaikan: Pengaturan offset dan gain yang dapat dikonfigurasi pengguna untuk kalibrasi dan penyesuaian presisi.
• Kompatibilitas beban luas: Bekerja dengan resistensi beban eksternal dari 2kΩ hingga 1MΩ untuk konektivitas serbaguna.
• LED diagnostik: Dilengkapi dengan indikator status untuk komunikasi dan pemantauan operasi modul.
• Sertifikasi Global: Sesuai dengan standar UL, cUL, CE (EMC/RoHS), dan KC (EMC).
• DIN-Rail Mountable: Desain kompak untuk pemasangan DIN-rail yang mudah di lemari kontrol.

AJ65BT-64DAVBahan & Aplikasi

Bahan-bahan

• Perumahan: Termal plastik industri tahan api (UL94 V-0) dengan kekuatan tinggi, tahan getaran dan tekanan mekanik.
• Papan sirkuit: PCB epoxy kaca FR-4 multi-lapisan dengan jejak sinyal presisi untuk output analog yang stabil.

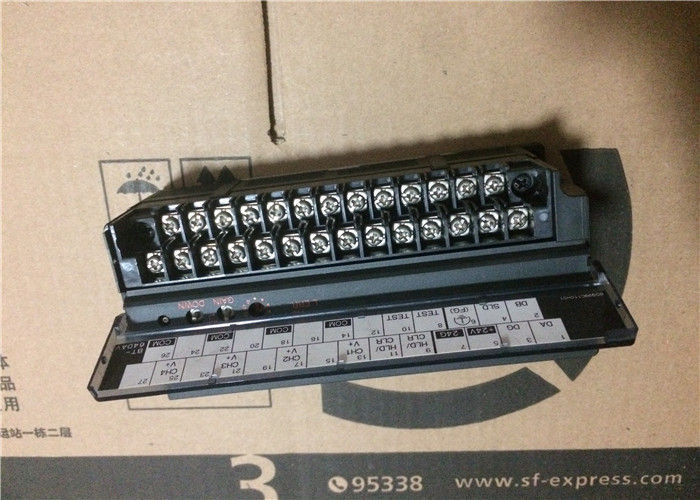

• Blok terminal: 27 titik blok terminal 2 bagian (sekrup M3.5) untuk kabel yang aman dan andal.
• Komponen internal: Konverter D/A kelas industri, resistor stabilitas tinggi, kondensator, dan transformator untuk operasi jangka panjang.
• Terminal: Kontak paduan tembaga nikel untuk ketahanan korosi dan konduktivitas listrik yang optimal.

Aplikasi Tipikal

• Pengendalian Proses Industri: Kontrol yang tepat terhadap katup, aktuator, dan regulator dalam sistem kimia, petrokimia, dan pengolahan air.
• Otomasi Pabrik: Kontrol kecepatan untuk motor, kontrol posisi untuk silinder, dan kontrol tegangan untuk jalur pengolahan web.
• Peralatan Uji & Pengukuran: Menghasilkan sinyal tegangan referensi untuk mesin pengujian otomatis dan sensor.
• Mesin pengemasan: Mengontrol suhu penyegelan, tekanan, dan posisi dalam jalur kemasan.
• Sistem Penanganan Bahan: Kontrol analog untuk kecepatan conveyor, posisi lift, dan mekanisme pemisahan.
• Sistem HVAC: Kontrol yang tepat dari damper, katup, dan drive frekuensi variabel.
• Pengolahan Makanan dan Minuman: Mengontrol arus, rasio pencampuran, dan pengaturan suhu.

AJ65BT-64DAVParameter Penting
