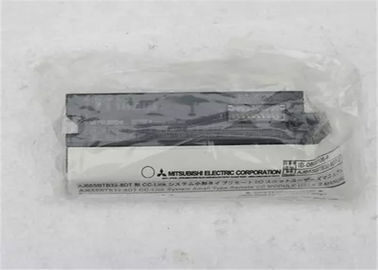

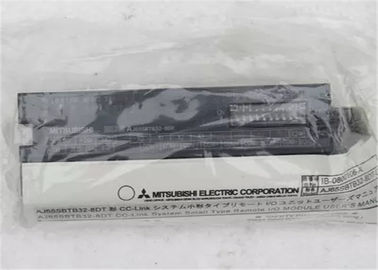

AJ65SBTB32-8DT Modul Catu Daya Redundan Universal Mitsubishi

AJ65SBTB32-8DT Modul Catu Daya Redundan Model Universal Mitsubishi





​AJ65SBTB32-8DT Deskripsi​​

Mitsubishi AJ65SBTB32-8DT adalah modul I/O jarak jauh tipe blok terminal yang terintegrasi dengan sistem jaringan CC-Link. Fiturnya mencakup 4 titik input DC dan 4 titik output transistor, menempati 1 stasiun pada jaringan CC-Link dengan alokasi 32 titik (meskipun hanya menggunakan 8 titik)

. Modul ini dirancang untuk akuisisi data dan output kontrol yang andal di lingkungan otomatisasi industri, memungkinkan kontrol terdistribusi dan mengurangi biaya kabel melalui integrasi jaringan.



​​AJ65SBTB32-8DT Fitur​​

• •

  ​​Desain Kompak dan Terintegrasi:​​ Menggabungkan input DC dan output transistor dalam satu modul kompak, menghemat ruang pada rel DIN

  .



• •

  ​​Kompatibilitas Jaringan CC-Link:​​ Terintegrasi secara mulus ke dalam fieldbus CC-Link, memungkinkan kontrol terdesentralisasi dan komunikasi dengan stasiun master

  .



• •

  ​​Respons Cepat:​​ Titik input memiliki waktu respons 1,5ms atau kurang, dan titik output memiliki waktu respons OFF->ON: 0,5ms atau kurang dan ON->OFF: 1,5ms atau kurang (beban resistif), memungkinkan reaksi cepat terhadap perubahan status

  .



• •

  ​​Isolasi yang Andal:​​ Sirkuit input dan output diisolasi secara optis, meningkatkan kekebalan terhadap noise dan melindungi sistem kontrol dari gangguan listrik di sisi lapangan

  .



• •

  ​​Pemasangan Kabel dan Perawatan yang Mudah:​​ Dilengkapi blok terminal penjepit pegas untuk pemasangan kabel yang mudah

  . Blok terminal dirancang dengan perlindungan jari, mencegah kontak yang tidak disengaja dengan bagian yang bertegangan, memungkinkan pemasangan langsung pada mesin.



• •

  ​​Perlindungan Terpasang:​​ Sirkuit output mencakup fungsi perlindungan terhadap kelebihan beban, tegangan berlebih, dan panas berlebih, meningkatkan daya tahan dan keamanan modul

  .



​​AJ65SBTB32-8DT  Material dan Penggunaan Utama​​

• •

  ​​Material/Konstruksi:​​ Modul ini ditempatkan dalam casing yang kokoh yang dirancang untuk lingkungan industri, biasanya terbuat dari plastik dan logam yang tahan lama. Sirkuit internal menggunakan papan sirkuit cetak (PCB) dengan optocoupler untuk isolasi dan driver output berbasis transistor

  .



• •

  ​​Penggunaan Utama:​​ Modul ini banyak digunakan dalam otomatisasi pabrik untuk menghubungkan berbagai perangkat lapangan digital ke jaringan CC-Link. Aplikasi umum termasuk membaca sinyal dari sensor jarak, tombol tekan, dan sakelar batas (input), dan mengontrol solenoid, relai kecil, lampu indikator, dan perangkat lain yang dioperasikan DC (output)

  . Cocok untuk aplikasi di manufaktur mesin, lini pengemasan, dan sistem penanganan material di mana I/O terdistribusi bermanfaat.



​AJ65SBTB32-8DT  ​Parameter Teknis Utama​​

Spesifikasi utama untuk modul Mitsubishi AJ65SBTB32-8DT dirangkum dalam tabel di bawah ini.

| Kategori Parameter | Detail Spesifikasi |

| :--- | :--- | :--- |

| ​​Umum​​ | ​​Model:​​ AJ65SBTB32-8DT

|



| | ​​Tipe Modul:​​ Modul I/O Jarak Jauh CC-Link (Tipe Blok Terminal)

|



| | ​​Jaringan:​​ CC-Link

|



| | ​​Stasiun yang Ditempati:​​ 1 stasiun

|



| ​​Spesifikasi Input​​ | ​​Titik Input:​​ 4 titik

|



| | ​​Tipe Input:​​ DC, Sink (Common Positif)

|



| | ​​Tegangan Input Terukur:​​ DC 24V

|



| | ​​Arus Input Terukur:​​ Kira-kira 7mA

|



| | ​​Rentang Tegangan Operasi:​​ DC 19.2 ~ 26.4V (Rasio riak dalam 5%)

|



| | ​​Tegangan/Arus ON:​​ 14V atau lebih / 3.5mA atau lebih

|



| | ​​Tegangan/Arus OFF:​​ 6V atau kurang / 1.7mA atau kurang

|



| | ​​Waktu Respons:​​ 1.5ms atau kurang

|



| | ​​Isolasi:​​ Isolasi fotokopler

|



| ​​Spesifikasi Output​​ | ​​Titik Output:​​ 4 titik

|



| | ​​Tipe Output:​​ Transistor, Sink (NPN)

|



| | ​​Tegangan Beban Terukur:​​ DC 24V

|



| | ​​Arus Beban Maks.:​​ 0.5A/titik, 1.2A/umum

|



| | ​​Arus Inrush Maks.:​​ 1.0A selama 10ms atau kurang

|



| | ​​Penurunan Tegangan ON:​​ 0.3V maks. (TYP) pada 0.5A

|



| | ​​Waktu Respons:​​ OFF ke ON: 0.5ms atau kurang; ON ke OFF: 1.5ms atau kurang (Beban resistif)

|



| | ​​Isolasi:​​ Isolasi fotokopler

|



| | ​​Perlindungan:​​ Perlindungan kelebihan beban, tegangan berlebih, panas berlebih

|



| ​​Listrik​​ | ​​Tegangan Catu Daya Modul I/O:​​ DC 20.4 ~ 26.4V (Rasio riak dalam 5%)

|



| | ​​Arus Catu Daya Modul I/O:​​ 45mA atau kurang (pada DC24V, semua titik ON)

|



| ​​Mekanik​​ | ​​Koneksi Eksternal:​​ Blok terminal (Tipe penjepit pegas)

|



| | ​​Berat:​​ 0.18 kg

|
