Modul Catu Daya Cadangan Universal Mitsubishi Q172LX 5 V DC/3 A

Name: Modul Catu Daya Cadangan Universal Mitsubishi Q172LX 5 V DC/3 A
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q172LX
Price: 10000 USD
Availability: InStock

Rincian produk:

Tempat asal:	Jepang
Nama merek:	MITSUBISHI
Sertifikasi:	CE
Nomor model:	Q172LX

Informasi Rinci

Tempat asal:

Jepang

Nama merek:

MITSUBISHI

Sertifikasi:

Nomor model:

Q172LX

Merek:

MITSUBISHI

Nomor modenl:

Q172LX

Negara Asal:

Jepang

Kapasitas program:

8k langkah

kecepatan pemrosesan operasi dasar (instruksi LD):

0,12 mikrodetik

Masukan:

100 hingga 240 VAC

Keluaran:

5 V DC/3 A

Jenis:

Modul Catu Daya Redundan

Menyoroti:

High Light

Menyoroti:

modul antarmuka analog

modul catu daya plc

Informasi Perdagangan

Kuantitas min Order:

Harga:

Contact

Kemasan rincian:

Baru dan Asli

Waktu pengiriman:

3-5 hari

Syarat-syarat pembayaran:

T / T, Western Union, Paypal

Menyediakan kemampuan:

100

Deskripsi Produk

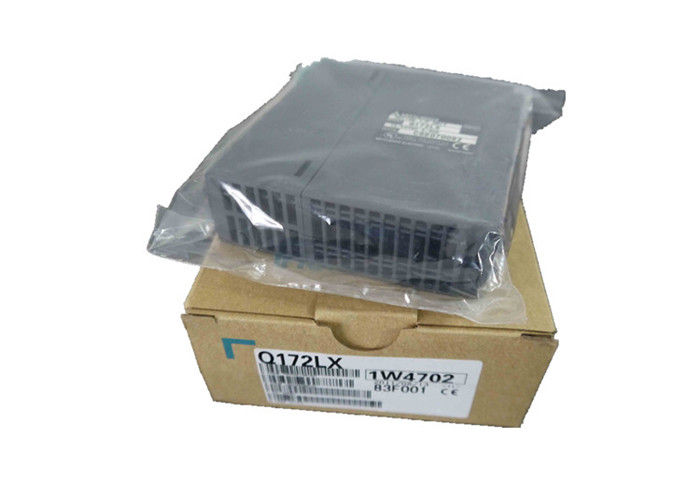

Modul Catu Daya Cadangan Universal Mitsubishi Model Q172LX

Q172LX Deskripsi

Modul MITSUBISHI Q172LX adalah modul antarmuka sinyal eksternal servo khusus yang termasuk dalam sistem kontrol gerakan Seri MELSEC-Q. Dirancang sebagai modul I/O berdensitas tinggi untuk sistem servo multi-sumbu, modul ini menyediakan titik koneksi yang kuat untuk sinyal kontrol eksternal penting, mendukung hingga 8 sumbu servo secara bersamaan. Modul ini menangani 32 titik sinyal input penting termasuk Sakelar Batas Maju (FLS), Sakelar Batas Mundur (RLS), Berhenti Darurat (STOP), dan Anjing Posisi Awal (DOG) untuk setiap sumbu, memastikan operasi kontrol gerakan yang aman dan presisi. Modul ini direkayasa secara khusus untuk berinteraksi dengan CPU gerakan Seri Q (seperti Q172HCPU, Q173HCPU, Q172CPUN, Q173CPUN) dan dipasang langsung ke backplane Seri Q, menawarkan input sinyal yang andal dan terisolasi secara optik untuk lingkungan otomatisasi industri. Catatan: Produk ini dihentikan pada September 2018, dengan model penerusnya adalah Q172DLX.

Q172LX Fitur Utama

Dukungan Sinyal 8 Sumbu: Menangani 32 titik input eksternal (FLS, RLS, STOP, DOG × 8 sumbu) untuk kontrol servo multi-sumbu yang lengkap.
Jenis Input Fleksibel: Mendukung koneksi input tipe sumber dan tipe sink, kompatibel dengan berbagai sensor dan sakelar.
Isolasi Optik: Isolasi optocoupler penuh antara sirkuit input dan logika internal PLC, memberikan kekebalan kebisingan dan perlindungan listrik yang unggul di lingkungan industri.
Kompatibilitas Tegangan Luas: Beroperasi pada sinyal input 12/24 V DC, dengan rentang tegangan operasi yang luas dari 10,2 V hingga 26,4 V DC.
Waktu Respons Cepat: Respons sinyal cepat (default 0,4 ms, dapat dikonfigurasi menjadi 0,6/1 ms) untuk keselamatan dan pemosisian kontrol gerakan waktu nyata.
Desain Ringkas: Lebar 1 slot ramping (27,4 mm) untuk pemasangan berdensitas tinggi di rak Seri Q, menghemat ruang kabinet kontrol yang berharga
Indikasi Status: Dilengkapi dengan indikator status LED untuk status daya dan sinyal input, memfasilitasi diagnostik dan pengaturan cepat.
Sertifikasi Global: Sesuai dengan standar UL, cUL, CE (EMC/RoHS), dan KC (EMC) untuk penggunaan global.
Integrasi Mudah: Kompatibilitas mulus dengan CPU gerakan Seri MELSEC-Q dan konektor industri 40-pin standar.

Q172LX Bahan & Aplikasi

Bahan

Rumah: Plastik rekayasa berkekuatan tinggi, tahan api (UL94 V-0), memastikan daya tahan dan keamanan listrik.
Papan Sirkuit: PCB epoksi kaca FR-4 berlapis-lapis dengan jejak tembaga yang kuat untuk transmisi sinyal yang stabil dan pembuangan panas.
Konektor: Konektor industri 40-pin (kompatibel dengan seri A6CON) untuk pengkabelan yang aman dan berdensitas tinggi.
Komponen Internal: Optocoupler keandalan tinggi, resistor presisi, dan kapasitor yang dirancang untuk operasi industri berkelanjutan.
Terminal: Kontak paduan tembaga berlapis nikel untuk ketahanan korosi dan koneksi listrik yang stabil.

Aplikasi Khas

Mesin Perkakas CNC: Input sinyal sakelar batas dan posisi awal untuk pusat permesinan multi-sumbu, mesin bubut, dan penggiling.
Robot Industri: Antarmuka sinyal batas keselamatan dan berhenti untuk lengan robot artikulasi dan robot gerak linier.
Manufaktur Semikonduktor: Input sinyal pemosisian presisi untuk penangan wafer, pengikat die, dan peralatan inspeksi.
Mesin Pengemasan & Percetakan: Antarmuka sinyal kontrol 8 sumbu untuk jalur pengemasan berkecepatan tinggi, pelabel, dan mesin cetak.
Sistem Penanganan Material: Sinyal keselamatan dan pemosisian untuk sistem konveyor, mesin pick-and-place, dan meja XY.
Otomatisasi Perakitan: Sinyal batas dan awal untuk jalur perakitan otomatis, mesin penyisip, dan sistem transfer.
Pemrosesan Tekstil & Serat: Antarmuka sinyal kontrol untuk mesin penggulungan, pemintalan, dan penenunan berkecepatan tinggi.

Q172LX Parameter Penting

Parameter	Spesifikasi
Nomor Suku Cadang	Q172LX
Merek Produk	Mitsubishi Electric
Seri Produk	Seri MELSEC-Q
Tipe Produk	Modul Antarmuka Sinyal Eksternal Servo
Jumlah Sumbu yang Dikontrol	8 Sumbu
Total Titik Input	32 Titik (FLS, RLS, STOP, DOG × 8 sumbu)
Tipe Input	Sink/Source (Terisolasi Fotocoupler)
Tegangan Input Terukur	12 V DC / 24 V DC
Arus Input Terukur	2 mA (12 V), 4 mA (24 V)
Rentang Tegangan Operasi	10,2 V DC ~ 26,4 V DC (Riak ≤ 5%)
Tegangan / Arus ON	≥ 10 V DC / ≥ 2,0 mA
Tegangan / Arus OFF	≤ 1,8 V DC / ≤ 0,18 mA
Waktu Respons	0,4 ms (Default), 0,6 ms, 1 ms (Dapat Dikonfigurasi)
Metode Isolasi	Isolasi Optocoupler (Input ke Internal)
Jumlah Titik I/O yang Ditempati	32 Titik (Modul Fungsi Cerdas)
Konsumsi Daya Backplane	0,05 A pada 5 V DC
CPU Gerakan yang Kompatibel	Q172HCPU(-T), Q173HCPU(-T), Q172CPUN(-T), Q173CPUN(-T), Q172CPU, Q173CPU
Suhu Operasi	0°C ~ +55°C (Non-kondensasi)
Suhu Penyimpanan	-20°C ~ +75°C
Kelembaban Operasi	10% ~ 90% RH (Non-kondensasi)
Dimensi (P×T×L)	27,4 mm × 98,0 mm × 90,0 mm
Berat	Sekitar 0,15 kg
Pemasangan	Backplane Seri Q (1 Slot)
Konektor	Konektor Industri 40-pin × 1
Sertifikasi	UL, cUL, CE(EMC/RoHS), KC(EMC)
Status Produk	Dihentikan (Sejak 2018/09)
Model Penerus	Q172DLX
