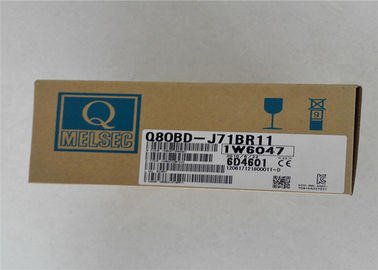

Q80BD-J71BR11 Modul Catu Daya Redundan Model Universal Mitsubishi
Q80BD-J71BR11 Deskripsi
Mitsubishi Q80BD-J71BR11 adalah papan antarmuka bus koaksial MELSECNET/H yang dirancang untuk PLC Seri Q Mitsubishi
. Ini memungkinkan komunikasi data berkecepatan tinggi dan andal dalam jaringan otomatisasi industri, berfungsi sebagai stasiun master atau lokal dalam sistem bus tunggal. Papan ini dipasang di slot PCI dan mendukung sistem operasi Jepang dan Inggris.
Q80BD-J71BR11 Fitur
- •
Integrasi Jaringan Berkecepatan Tinggi: Memfasilitasi integrasi ke dalam jaringan MELSECNET/H, sistem jaringan kontrol berkinerja tinggi untuk PLC
.
- •
Komunikasi Kabel Koaksial: Menggunakan kabel koaksial 3C-2V/5C-2V untuk transmisi data yang andal
.
- •
Kapasitas Data Besar: Mendukung titik pertukaran data yang luas, termasuk 8192 titik LX/LY, 16384 titik LB, dan 16384 titik LW, memfasilitasi penanganan data I/O dan register dalam jumlah besar di seluruh jaringan
.
- •
Integrasi Sistem yang Mulus: Bagian dari platform Seri Q, dirancang untuk konfigurasi sistem yang fleksibel dan terukur untuk memenuhi berbagai kebutuhan kontrol
.
- •
Kompatibilitas CC-Link: Menawarkan teknologi bus lapangan yang andal, mampu transmisi berkecepatan tinggi dari data bit dalam jumlah besar (misalnya, informasi ON/OFF) dan data kata (misalnya, informasi analog), memisahkan transmisi siklik dari komunikasi pesan (transmisi transien) untuk memastikan ketepatan waktu
.
Q80BD-J71BR11 Spesifikasi & Tujuan Material
Bahan konstruksi utama adalah bahan yang umum untuk komponen elektronik kelas industri. Antarmuka fisik utama melibatkan colokan konektor tertentu (untuk kabel koaksial 3C-2V, 5C-2V, atau 5C-FB sesuai standar JIS)
.
Tujuan utamanya adalah untuk menyediakan koneksi jaringan berkinerja tinggi dan andal untuk PLC Seri Q dalam jaringan kontrol MELSECNET/H, memungkinkan berbagi data dan kontrol yang efisien antara beberapa PLC dan perangkat lapangan cerdas di lingkungan otomatisasi industri
.
Q80BD-J71BR11 Parameter Penting
|
Kategori Parameter
|
Spesifikasi
|
| Jenis Jaringan |
Papan Antarmuka MELSECNET/H (Stasiun Master/Lokal)
|
| Media Transmisi |
Kabel Koaksial (3C-2V/5C-2V sesuai JIS C3501, 5C-FB sesuai JIS C3502)
|
| Jenis Konektor |
Colokan konektor untuk 3C-2V, 5C-2V, 5C-FB
|
| Kecepatan Komunikasi |
10 Mbps
|
| Konfigurasi Bus |
Bus tunggal
|
| Maks. Jumlah Stasiun yang Dapat Dihubungkan (Jaringan PC) |
32 stasiun (1 master, 31 stasiun normal)
|
| Maks. Titik Jaringan |
LX/LY: 8192 titik
LB: 16384 titik (2KB)
LW: 16384 titik (32KB)
|
| Jarak Total Jaringan |
300m (menggunakan 3C-2V), 500m (menggunakan 5C-2V/5C-FB). Dapat diperpanjang hingga 2,5km menggunakan repeater
|
| Metode Komunikasi |
Token bus
|
| Metode Sinkronisasi |
Metode sinkronisasi bingkai
|
| Konsumsi Arus Internal (5VDC) |
0,67 A
|
| Berat |
0,11 kg
|
| Slot Pemasangan |
Bus PCI |
Model: Q80BD-J71BR11.
Bus PCI Q80BD-J71BR11.
Kompatibel dengan OS Jepang/Inggris.
Kabel koaksial Q80BD-J71BR11 3C-2V/5C-2V.
bus tunggal.
jaringan pengontrol (stasiun kontrol/normal)
Mitsubishi Q80BD-J71BR11
Model: Q80BD-J71LP21S-25.
Bus PCI MITSUBISHI Q80BD-J71BR11.
Kompatibel dengan OS Jepang/Inggris.
Kabel serat optik SI/QSI/H-PCF/broadband H-PCF MITSUBISHI Q80BD-J71BR11.
l loop ganda.
jaringan pengontrol (stasiun kontrol/normal).
dengan fungsi catu daya MITSUBISHI Q80BD-J71BR11 eksternal
Model: Q80BD-J71GP21-SX.
Bus PCI/bus PCI-X.
Kompatibel dengan OS Jepang/Inggris.
kabel serat optik multi-mode.
l loop ganda.
jaringan pengontrol (stasiun kontrol/normal)
Model: Q80BD-J71LP21G.
Bus PCI.
Kompatibel dengan OS Jepang/Inggris.
kabel serat optik GI-50/125.
l loop ganda.
jaringan pengontrol (stasiun kontrol/normal)
Model: Q80BD-J71GP21S-SX.
Bus PCI/bus PCI-X.
Kompatibel dengan OS Jepang/Inggris.
kabel serat optik multi-mode.
l loop ganda.
jaringan pengontrol (stasiun kontrol/normal Q80BD-J71BR11).
dengan fungsi catu daya eksternal
|
Atribut
|
Nilai
|
|
Untuk Digunakan Dengan
|
Seri MELSEC Q
|
|
Jumlah I/O
|
2048
|
|
Seri Produsen
|
MELSEC Q
|
|
Jenis Input
|
Analog, Digital
|
|
Kategori Tegangan
|
5 V dc
|
|
Jenis Output
|
Analog, Digital
|
|
Jenis Port Komunikasi
|
RS232C
|
|
Kapasitas Program
|
32 kB
|
|
Antarmuka Pemrograman
|
Komputer, Panel Operasi
|
|
Panjang
|
89.3mm
|
|
Input/Output Maksimum
|
8192
|
|
Jumlah Port Komunikasi
|
1
|
|
Lebar
|
27.4mm
|
|
Suhu Pengoperasian Maksimum
|
+55°C
|
|
Dimensi
|
89.3 x 27.4 x 98 mm
|
|
Kedalaman
|
98mm
|
|
Cadangan Baterai
|
Ya
|
|
Suhu Pengoperasian Minimum
|
0°C
|
|
Jenis Pemasangan
|
Rel DIN
|
|
Memori
|
94 kB
|
Model: QJ71FL71-B2-F01
Ver.2.00.
10BASE2
Mitsubishi QJ71FL71-B2-F01
Model: QJ71FL71-B5-F01
Ver.2.00.
10BASE5
Model: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
Ver.1.00.
10BAASE5
Model: QJ71FL71-B2-F01 QJ71FL71-B2
Ver.1.00.
10BASE2
