Q80BD-J71LP21G Mitsubishi Universal Model Redundant Power Supply Module
Detail produk:
| Tempat asal: | Jepang |
| Nama merek: | MITSUBISHI |
| Sertifikasi: | CE |
| Nomor model: | Q80BD-J71LP21G |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Contact |
| Kemasan rincian: | Baru dan asli |
| Waktu pengiriman: | 5-7 hari |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 100 |
|
Informasi Detail |
|||
| Merek: | Mitsubishi | Nomor modenl: | Q80BD-J71LP21G |
|---|---|---|---|
| Negara asal: | Jepang | Kapasitas program: | 8k langkah |
| kecepatan pemrosesan operasi dasar (instruksi LD): | 0,12 mikrodetik | Masukan: | 100 hingga 240 VAC |
| Keluaran: | 5 V DC/3 A | Jenis: | Modul Catu Daya Redundan |
| Menyoroti: | modul redundansi dioda,modul antarmuka analog |
||
Deskripsi Produk
Q80BD-J71LP21G Modul Catu Daya Redundan Model Universal Mitsubishi
Q80BD-J71LP21G Deskripsi

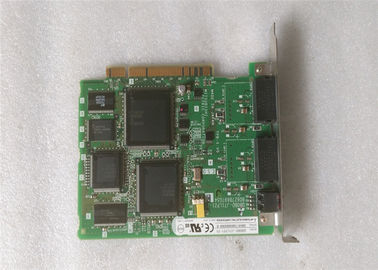

Mitsubishi Q80BD-J71LP21G adalah papan antarmuka MELSECNET/H tipe serat optik GI yang dirancang untuk PLC Seri Q Mitsubishi
. Ini memungkinkan komunikasi data berkecepatan tinggi dan andal dalam jaringan otomatisasi industri, berfungsi sebagai stasiun master atau lokal dalam sistem dual-bus. Papan ini dipasang di slot PCI dan mendukung sistem operasi Jepang dan Inggris.
Q80BD-J71LP21G Fitur
- •
Integrasi Jaringan Berkecepatan Tinggi: Memfasilitasi integrasi ke dalam jaringan MELSECNET/H, sistem jaringan kontrol berkinerja tinggi untuk PLC dan perangkat FA lainnya
. - •
Redundansi Dual-Bus: Mendukung konfigurasi bus ganda-redundant, meningkatkan keandalan dan ketersediaan sistem dengan menyediakan jalur komunikasi cadangan jika terjadi kegagalan pada bus utama
. - •
Komunikasi Jarak Jauh: Menggunakan kabel serat optik GI (Graded Index)-50/125μm, memungkinkan komunikasi jarak jauh dengan jarak antar-stasiun maksimum 2 km pada 10Mbps dan total jarak ekstensi jaringan hingga 30 km
. - •
Kapasitas Data Besar: Mendukung sejumlah besar titik untuk pertukaran data, termasuk 8192 titik LX/LY, 16384 titik LB, dan 16384 titik LW, memfasilitasi penanganan sejumlah besar data I/O dan register di seluruh jaringan
. - •
Integrasi Sistem yang Mulus: Bagian dari platform Seri Q, yang dirancang untuk konfigurasi sistem yang fleksibel dan terukur, memenuhi berbagai kebutuhan kontrol dari I/O sederhana hingga pemrosesan yang kompleks
.
Q80BD-J71LP21G Spesifikasi & Tujuan Material
Bahan konstruksi utama adalah tipikal untuk komponen elektronik kelas industri, termasuk berbagai plastik, logam untuk konektor dan antarmuka PCI, dan silikon untuk sirkuit internal. Antarmuka fisik utama melibatkan steker konektor optik 2-inti (F06/F08 sesuai standar JIS C5975/5977) untuk koneksi kabel serat optik
.
Tujuan utamanya adalah untuk menyediakan koneksi jaringan berkinerja tinggi dan andal untuk PLC Seri Q dalam jaringan kontrol MELSECNET/H, memungkinkan berbagi data dan kontrol yang efisien antara beberapa PLC dan perangkat lapangan cerdas di berbagai jarak dalam lingkungan otomatisasi industri.
Q80BD-J71LP21G Parameter Penting
|
Kategori Parameter |
Spesifikasi |
|---|---|
| Jenis Jaringan | Papan Antarmuka MELSECNET/H (Stasiun Master/Lokal) |
| Media Transmisi | Kabel Serat Optik GI-50/125μm |
| Jenis Konektor | Steker konektor optik 2-inti (F06/F08, JIS C5975/5977) |
| Kecepatan Komunikasi | 10 Mbps |
| Konfigurasi Bus | Dual-bus, Double loop |
| Maks. Jumlah Stasiun | 64 stasiun (1 master, 63 stasiun normal) |
| Maks. Jarak Antar-stasiun | 2 km (pada 10 Mbps) |
| Ekstensi Jaringan Total | 30 km |
| Titik I/O (Maks) | LX/LY: 8192 titik LB: 16384 titik (2KB) LW: 16384 titik (32KB) |
| Konsumsi Arus Internal (5VDC) | 0.45 A |
| Slot Pemasangan | Slot bus PCI |
jaringan pengontrol (kontrol/stasiun Q80BD-J71LP21G normal).
dengan fungsi catu daya eksternal
|
Atribut |
Nilai |
|---|---|
|
Untuk Digunakan Dengan |
MELSEC Seri Q |
|
Jumlah I/O |
2048 |
|
Seri Produsen |
MELSEC Q |
|
Jenis Input |
Analog, Digital |
|
Kategori Tegangan |
5 V dc |
|
Jenis Output |
Analog, Digital |
|
Jenis Port Komunikasi |
RS232C |
|
Kapasitas Program |
32 kB |
|
Antarmuka Pemrograman |
Komputer, Panel Operasi |
|
Panjang |
89.3mm |
|
Input/Output Maksimum |
8192 |
|
Jumlah Port Komunikasi |
1 |
|
Lebar |
27.4mm |
|
Suhu Pengoperasian Maksimum |
+55°C |
|
Dimensi |
89.3 x 27.4 x 98 mm |
|
Kedalaman |
98mm |
|
Cadangan Baterai |
Ya |
|
Suhu Pengoperasian Minimum |
0°C |
|
Jenis Pemasangan |
Rel DIN |
|
Memori |
94 kB |
Model: QJ71FL71-B2-F01
Ver.2.00.
10BASE2
Mitsubishi QJ71FL71-B2-F01
Model: QJ71FL71-B5-F01
Ver.2.00.
10BASE5
Model: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
Ver.1.00.
10BAASE5
Model: QJ71FL71-B2-F01 QJ71FL71-B2
Ver.1.00.
10BASE2
