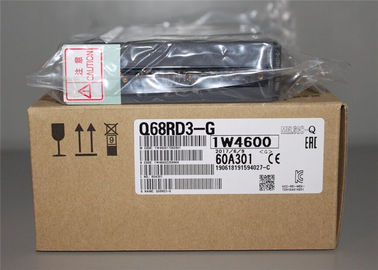

Q68RD3-G Mitsubishi Model Universal Modul Catu Daya Malam

Q68RD3-G Mitsubishi Model Universal Modul Catu Daya Malam

Detail produk:

Tempat asal: Jepang
Nama merek: MITSUBISHI
Sertifikasi: CE
Nomor model: Q68RD3-G

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1
Harga: Contact
Kemasan rincian: Baru dan asli
Waktu pengiriman: 5-7 hari
Syarat-syarat pembayaran: T / T, Western Union, Paypal
Menyediakan kemampuan: 100
Harga terbaik Kontak

Informasi Detail
Merek: Mitsubishi Nomor modenl: Q68RD3-G
Negara asal: Jepang Kapasitas program: 8k langkah
kecepatan pemrosesan operasi dasar (instruksi LD): 0,12 mikrodetik Masukan: 100 hingga 240 VAC
Keluaran: 5 V DC/3 A Jenis: Modul Catu Daya Redundan
Menyoroti:

modul antarmuka analog

,

modul catu daya plc

Deskripsi Produk

Q68RD3-G Modul Catu Daya Redundan Mitsubishi Model Universal





Q68RD3-G Deskripsi

The ​​Mitsubishi Q68RD3-G​​ adalah ​​modul input RTD (Resistance Temperature Detector) terisolasi 8-saluran​​ yang dirancang untuk sistem PLC seri MELSEC-Q. Modul ini memungkinkan pengukuran suhu presisi tinggi dan kompatibel dengan sensor RTD seperti Pt100, JPt100, dan Ni100. Modul ini dirancang untuk aplikasi otomasi industri di mana pemantauan suhu yang andal sangat penting, seperti dalam kontrol proses, sistem HVAC, dan peralatan manufaktur. Modul ini memiliki isolasi antar-saluran untuk meminimalkan interferensi dan mendukung konversi data yang cepat dan akurat untuk kontrol waktu nyata. .

Q68RD3-G Fitur Utama

  • •
    ​​Input Multi-Saluran​​: Mendukung ​​8 saluran input RTD independen​​, memungkinkan pemantauan suhu secara bersamaan dari beberapa titik .
  • •
    ​​Kompatibilitas Tinggi​​: Bekerja dengan jenis RTD yang banyak digunakan, termasuk ​​Pt100, JPt100, dan Ni100​​, mencakup rentang suhu yang luas .
  • •
    ​​Desain Terisolasi​​: Setiap saluran terisolasi secara elektrik untuk mencegah percakapan silang dan memastikan integritas sinyal di lingkungan industri yang bising .
  • •
    ​​Resolusi Tinggi​​: Menawarkan pengukuran suhu yang presisi dengan resolusi ​​0.1°C​​, ideal untuk aplikasi yang membutuhkan akurasi yang baik .
  • •
    ​​Kemampuan Diagnostik​​: Termasuk deteksi putusnya kabel untuk setiap saluran, memfasilitasi pemecahan masalah dan pemeliharaan yang cepat .
  • •
    ​​Kecepatan Konversi Cepat​​: Mengkonversi semua 8 saluran dalam ​​320 ms​​, cocok untuk sistem kontrol waktu nyata.
  • •
    ​​Integrasi Mudah​​: Dirancang untuk pemasangan yang mulus ke rak PLC seri MELSEC-Q, dengan konfigurasi sederhana melalui alat pemrograman PLC
  • •
    ​​Konstruksi yang Kuat​​: Ditempatkan dalam ​​paduan aluminium​​, memberikan daya tahan dan perlindungan terhadap kondisi yang keras .

Q68RD3-G Material & Aplikasi

  • •
    ​​Material​​: Modul ini dibuat dengan perumahan ​​paduan aluminium​​, memastikan perlindungan ringan namun kuat terhadap debu, getaran, dan interferensi elektromagnetik yang umumnya ditemukan di lingkungan industri
  • •
    ​​Aplikasi Utama​​:
    • •
      ​​Kontrol Proses Industri​​: Memantau suhu di industri kimia, farmasi, atau pengolahan makanan.
    • •
      ​​Sistem HVAC​​: Mengintegrasikan ke dalam otomatisasi bangunan untuk manajemen energi dan kontrol iklim.
    • •
      ​​Otomatisasi Manufaktur​​: Digunakan dalam mesin dan lini produksi untuk mencegah panas berlebih dan memastikan keselamatan operasional.
    • •
      ​​Sistem Akuisisi Data​​: Dipasangkan dengan SCADA atau PLC untuk pencatatan dan analisis tren suhu dari waktu ke waktu .

Q68RD3-G Tabel Parameter Kunci

Di bawah ini adalah spesifikasi teknis penting dari modul Q68RD3-G:
Parameter
Spesifikasi
​​Jumlah Saluran​​
8
​​Jenis RTD yang Didukung​​
Pt100, JPt100, Ni100
​​Rentang Suhu​​
Bervariasi berdasarkan sensor (misalnya, Pt100: -200°C hingga 850°C)
​​Resolusi​​
0.1°C
​​Kecepatan Konversi​​
320 ms (untuk semua 8 saluran)
​​Isolasi​​
Isolasi antar-saluran
​​Arus Input​​
≤1.0 mA (umum)
​​Jenis Konektor​​
40-pin (misalnya, A6CON4)
​​Catu Daya​​
5 V DC (dari unit dasar PLC)
​​Konsumsi Daya​​
0.54 A (pada 5 V DC)
​​Dimensi (T × L × D)​​
102 mm × 27.4 mm × 130 mm
​​Berat​​
0.20 kg
​​Seri PLC yang Kompatibel​​
Seri MELSEC-Q

Spesifikasi kinerja

Jumlah titik input analog
Jumlah saluran
Output digital Nilai suhu yang diukur
Nilai penskalaan
Detektor suhu resistansi yang berlaku
Rentang suhu yang diukur Pt100
JPt100
Ni100
Arus output pendeteksi suhu
Resolusi
Akurasi
Akurasi konversi Pt100 -200...850 ﾟC
-20...120 ﾟC
0...200 ﾟC
JPt100 -180...600 ﾟC
-20...120 ﾟC
0...200 ﾟC
Ni100 -60...180 ﾟC
Kecepatan konversi
Deteksi pemutusan
Metode isolasi
Tegangan tahan dielektrik
Resistansi isolasi
Antarmuka eksternal
Konektor yang berlaku
Jumlah titik I/O yang ditempati
Konsumsi arus internal (5 V DC)
Dimensi eksternal Tinggi
Lebar
Kedalaman
Berat
8 titik (8 saluran)
8 saluran
Nilai biner bertanda 16-bit (-2000...8500)
Nilai biner bertanda 16-bit
Pt100, JPt100, Ni100
-200...850 ˚C
-180...600 ˚C
-60...180 ˚C
1.0 mA atau kurang
0.1 ˚C
Akurasi (ﾟC) = (Akurasi konversi) + (Perbedaan yang diizinkan dari detektor suhu resistansi yang digunakan)
±0.8 ˚C (suhu sekitar: 25±5 ﾟC),
±2.4 ˚C (suhu sekitar: 0...55 ﾟC)
±0.3 ˚C (suhu sekitar: 25±5 ﾟC),
±1.1 ˚C (suhu sekitar: 0...55 ﾟC)
±0.4 ˚C (suhu sekitar: 25±5 ﾟC),
±1.2 ˚C (suhu sekitar: 0...55 ﾟC)
±0.8 ˚C (suhu sekitar: 25±5 ﾟC),
±2.4 ˚C (suhu sekitar: 0...55 ﾟC)
±0.3 ˚C (suhu sekitar: 25±5 ﾟC),
±1.1 ˚C (suhu sekitar: 0...55 ﾟC)
±0.4 ˚C (suhu sekitar: 25±5 ﾟC),
±1.2 ˚C (suhu sekitar: 0...55 ﾟC)
±0.4 ˚C (Suhu sekitar: 25±5 ﾟC),
±1.2 ˚C (Suhu sekitar: 0...55 ﾟC)
320 ms/8 saluran
Tersedia (setiap saluran independen)
Antara input RTD dan catu daya pengontrol yang dapat diprogram, antara saluran input RTD: isolasi transformator
Antara input RTD dan catu daya pengontrol yang dapat diprogram: 500 V AC rms selama 1 menit
Antara saluran input RTD: 1000 V AC rms selama 1 menit
Antara input RTD dan catu daya pengontrol yang dapat diprogram, antara saluran input RTD: 500 V DC, 10 MΩ atau lebih tinggi
Konektor 40-pin
A6CON1, A6CON2, A6CON4 (dijual terpisah)
16 titik (penugasan I/O: 16 titik Cerdas)
0.54 A
102 mm
27.4 mm
130 mm
0.20 kg
