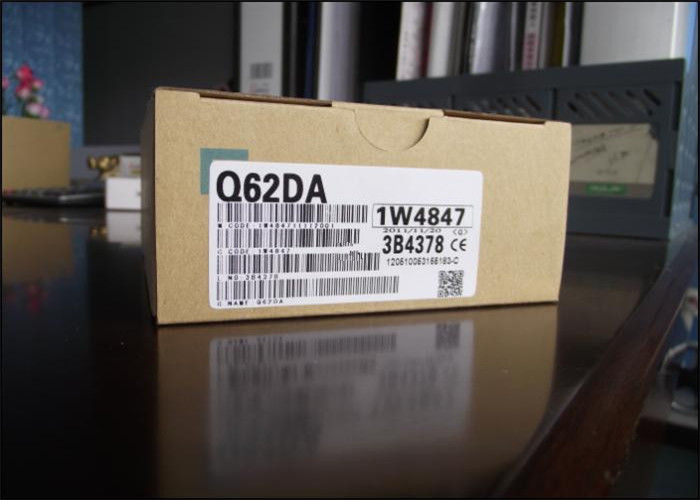

Q62DA Mitsubishi Universal model Modul Pasokan Listrik Redundant
Q62DA Deskripsi
PeraturanMitsubishi Q62DAadalah modul konverter digital-to-analog (D/A) 2-saluran presisi tinggi yang termasuk dalam rangkaian I/O PLC Seri MELSEC-Q.Modul ini mengkonversi sinyal digital 16-bit dari CPU PLC Seri Q menjadi tegangan analog yang tepat atau output arus, memungkinkan kontrol mulus perangkat lapangan analog seperti drive frekuensi variabel, pengontrol suhu, katup proporsional, dan perekam.Dirancang untuk kontrol proses industri dan aplikasi otomatisasi presisi, ini menawarkan konfigurasi output yang fleksibel, akurasi tinggi, dan kecepatan konversi yang cepat.membuatnya sangat mudah beradaptasi dengan berbagai persyaratan kontrol. Ini dipasang langsung pada Q Series backplane, mengintegrasikan mulus ke dalam sistem kontrol terdistribusi.
Q62DAFitur Utama
- Saluran output analog independen ganda: Menyediakan 2 saluran terisolasi, masing-masing dapat dikonfigurasi untuk output tegangan (-10V hingga +10V DC) atau arus (0mA hingga 20mA DC)Mitsubishi Electric.
- Mode Multi-Resolusi: Mendukung resolusi digital yang dapat dipilih untuk kontrol yang tepat:
- Resolusi Normal: -4096 sampai +4095 (standar 16-bit)
- Resolusi tinggi: -12288 sampai +12287 atau -16384 sampai +16383
- Konversi Berkecepatan Tinggi: Kecepatan pembaruan80μs per saluranuntuk responsif kontrol real-time.
- Keakuratan Tinggi: Keakuratan konversi yang sangat baik dari± 0,1% dari skala penuh(pada 25±5°C).
- Jangkauan Output Fleksibel: Pengaturan offset dan gain yang dapat didefinisikan pengguna melalui perangkat lunak pemrograman untuk rentang khusus.
- Fungsi Output Sinkron: Memungkinkan pembaruan bersamaan dari semua saluran untuk kontrol multi-sumbu atau multi-loop yang tepat.
- Isolasi yang Kuat: Isolasi fotocoupler antara terminal I/O dan sirkuit internal PLC; isolasi trafo antara daya eksternal dan output analog.
- Perlindungan Terbina: Fitur perlindungan output sirkuit pendek untuk melindungi perangkat yang terhubung.
- LED diagnostik: Indikator status untuk kondisi daya, output, dan kesalahan untuk pemantauan sistem yang mudah.
- Desain yang Menghemat Ruang: Profil modul ramping untuk pemasangan kepadatan tinggi di rak seri Q.
- Kepatuhan Global: Sesuai dengan standar UL, cUL, CE, dan RoHS untuk aplikasi di seluruh dunia.
Q62DABahan & Aplikasi
Bahan-bahan
- Perumahan dan kandang: Termal plastik teknik bertenaga tinggi, tahan api (UL94 V-0) yang memastikan daya tahan dan keamanan listrik.
- Papan sirkuit: PCB epoksi kaca FR-4 berkualitas tinggi dengan desain multi-lapisan untuk integritas sinyal dan pengurangan kebisingan.
- Terminal: Terminal sekrup paduan tembaga nikel (M3) untuk koneksi yang aman dan tahan korosi.
- Komponen internal: Resistor presisi kelas industri, kapasitor, dan opto-isolator untuk kinerja jangka panjang yang stabil.
- Penyebaran Panas: Desain termal yang efisien dengan pemanas panas internal untuk operasi yang dapat diandalkan pada beban penuh.
Aplikasi Tipikal
- Sistem Kontrol Proses: Kontrol yang tepat terhadap aliran, tekanan, suhu, dan tingkat di pabrik kimia, pemurnian air, dan pengolahan makanan.
- Mesin Industri: Kontrol katup hidrolik/pneumatik proporsional, pengatur kecepatan, dan sistem tegangan pada mesin kemasan dan pencetakan.
- Peralatan Uji & Pengukuran: Membuat sinyal kontrol yang tepat untuk stand uji otomatis dan sistem kalibrasi.
- Sistem HVAC: Mengatur kontrol damper, katup, dan drive kecepatan variabel dalam otomatisasi bangunan.
- Produksi Semikonduktor: Menyediakan referensi analog resolusi tinggi untuk peralatan penentuan posisi dan pengolahan wafer.
- Generasi dan Distribusi Listrik: Kontrol pengatur dan sinyal analog dalam sistem kontrol turbin dan generator.
- Penanganan Bahan: Kontrol tegangan terus menerus di lini penggulungan, penggulungan, dan pengolahan web.
Q62DAParameter Penting
| Parameter |
Spesifikasi |
| Nomor Bagian |
Q62DA |
| Merek produk |
Mitsubishi Electric |
| Seri produk |
Seri MELSEC-Q |
| Jenis Produk |
Modul Konverter Digital-to-Analog (D/A) |
| Jumlah Saluran Output |
2 Saluran (Berdiri) |
| Masukan digital |
16-bit ditandatangani biner |
| Mode Resolusi |
Normal: -4096 ~ +4095
Tinggi: -12288 ~ +12287 / -16384 ~ +16383 |
| Jangkauan output tegangan |
-10V ~ +10V DC |
| Tegangan output beban |
1kΩ ~ 1MΩ |
| Jangkauan output saat ini |
0mA ~ 20mA DC |
| Beban output saat ini |
0Ω ~ 600Ω |
| Kecepatan Konversi |
80 μs / saluran |
| Akurasi Secara Umum |
± 0,1% dari F.S. (25±5°C)
± 0,3% dari F.S. (0~55°C) |
| Isolasi |
I/O ke PLC: Optocoupler
Daya eksternal ke output: Transformer |
| Perlindungan Sirkuit Singkat |
Ya (Dibangun) |
| Sumber Daya Luar |
DC24V (± 10%) |
| Konsumsi Daya Internal |
0.37A pada DC5V (dari backplane) |
| Suhu operasi |
0°C ~ +55°C |
| Suhu penyimpanan |
-20°C ~ +75°C |
| Operating Humidity |
10% ~ 90% RH (Tidak kondensasi) |
| Dimensi (W × H × D) |
27.4mm × 98mm × 112mm |
| Berat badan |
Sekitar 0,20 kg |
| Jumlah Slot yang Digunakan |
1 slot |
| Blok terminal |
Terminal sekrup 18 titik (M3) |
| Sertifikasi |
UL, CUL, CE, RoHS |
| Status Produk |
Ditinggalkan (Dipergantikan oleh Q62DAN) |
