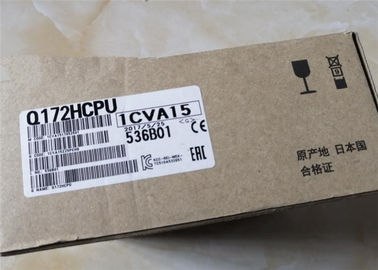

Q172HCPU Mitsubishi Universal model Modul Pasokan Listrik yang Redundant
Deskripsi Produk
Mitsubishi Q172HCPU adalah Unit CPU Motion Programmable Logic Controller (PLC) dari seri MELSEC-Q QnU, yang dirancang untuk kontrol gerak multi-sumbu canggih dalam sistem otomatisasi industri.Ini berfungsi sebagai pengontrol gerak khusus yang dapat dipasang pada unit dasar yang sama dengan CPU PLC tujuan umum, memungkinkan kompleks, kecepatan tinggi, dan presisi tinggi kontrol sinkronisasi hingga 8 poros melaluiSSCNET III jaringan komunikasi serial berkecepatan tinggi Ini dirancang untuk aplikasi yang membutuhkan profil gerak yang canggih, seperti interpolasi dan fungsi cam elektronik.
Fitur Produk
- •
Aku tidak tahu.Kontrol Multiaxis Kecepatan Tinggi Kapasitas untuk mengendalikan hingga8 poros.secara bersamaan, mendukung fungsi interpolasi lanjutan termasuk interpolasi linier (hingga 4 sumbu), interpolasi melingkar (2 sumbu), dan interpolasi heliks (3 sumbu) .
- •
Aku tidak tahu.Integrasi Jaringan Berkecepatan Tinggi PenggunaanSSCNET III jaringan servo untuk menghubungkan servo amplifier. Ini memberikan komunikasi kecepatan tinggi (kecepatan output perintah hingga 50 MPPS), kekebalan suara,dan dapat memanjang jarak jauh (hingga 800 meter).
- •
Aku tidak tahu.Berbagai modus kontrol : Mendukung berbagai metode kontrol termasuk kontrol PTP (Point-to-Point), kontrol kecepatan, dan kontrol tindak lanjut posisi, membuatnya dapat disesuaikan dengan berbagai mesin otomatis .
- •
Aku tidak tahu.Berbagai Bahasa Pemrograman : Menawarkan fleksibilitas dengan dukungan untuk bahasa pemrograman yang berbeda tergantung pada aplikasi, seperti Motion SFC, perintah khusus, bahasa EIA (G-code), dan bahasa robot (MELFA-BASIC IV) .
- •
Aku tidak tahu.Desain yang Kompak dan Kuat : Mempunyai faktor bentuk kompak yang dirancang untuk pemasangan backplane/rack, dengan rentang suhu operasi 0°C sampai +55°C , cocok untuk lingkungan industri.
Bahan dan Konstruksi
Sebagai komponen inti dari sistem PLC seri Q Mitsubishi, Q172HCPU dibangun dengan bahan kelas industri untuk memastikan daya tahan dan operasi yang dapat diandalkan dalam kondisi pabrik yang menuntut.Ini dirancang untukPemasangan backplane/rack dan membutuhkan Sumber daya 5V DC dari unit catu daya khusus seri Q
Modul ini termasukKonektor USB.untuk koneksi mudah ke alat pemrograman
Aplikasi Utama
CPU gerak ini ideal untuk sistem otomatisasi yang kompleks yang membutuhkan koordinasi yang tepat dari beberapa sumbu:
- •
Aku tidak tahu.Robot Industri Untuk mengendalikan lengan robot dengan perencanaan lintasan yang tepat.
- •
Aku tidak tahu.Mesin kemasan : Memungkinkan kecepatan tinggi, gerakan sinkronisasi di mesin pengisi, capping, dan label.
- •
Aku tidak tahu.Alat Mesin : Menyediakan kontrol multi-sumbu yang akurat untuk mesin CNC, pemotongan, dan pengeboran operasi.
- •
Aku tidak tahu.Peralatan Produksi Semikonduktor : Memastikan posisi dan penanganan yang sangat tepat dalam proses produksi dan inspeksi.
Parameter Penting
Tabel di bawah ini meringkas spesifikasi teknis utama Mitsubishi Q172HCPU.
|
|
|
|
Aku tidak tahu.Model Aku tidak tahu.
|
|
|
Aku tidak tahu.Jenis Produk Aku tidak tahu.
|
|
|
Aku tidak tahu.Jumlah sumbu kontrol Aku tidak tahu.
|
|
|
Aku tidak tahu.Jaringan Komunikasi Aku tidak tahu.
|
|
|
Aku tidak tahu.Tegangan Supply Aku tidak tahu.
|
|
|
Aku tidak tahu.Kapasitas Program Aku tidak tahu.
|
14k langkah (SV13/SV22) / 248k byte (SV43)
|
|
Aku tidak tahu.Suhu lingkungan operasi Aku tidak tahu.
|
0°C sampai +55°C (32°F sampai 131°F)
|
|
Aku tidak tahu.Dimensi (W x H x D) Aku tidak tahu.
|
27.4 mm x 104,6 mm x 114,3 mm
|
|
Aku tidak tahu.Berat badan.Aku tidak tahu.
|
|
| Spesifikasi kontrol |
| Jumlah sumbu kontrol |
SV13/SV22/SV43 |
| Siklus operasi (default) |
SV13 |
| SV22/SV43 |
| Fungsi interpolasi |
SV13/SV22/SV43 |
| Metode kontrol |
SV13/SV22 |
| SV43 |
| Pengolahan percepatan/perlambat |
| Fungsi kompensasi |
| Bahasa pemrograman |
SV13/SV22 |
| SV43 |
| Servo program (pendidikan khusus) kapasitas |
SV13/SV22 |
| SV43 |
| Jumlah titik posisi |
SV13/SV22 |
| SV43 |
| Alat pemrograman |
| I/F periferal |
| Fungsi pengembalian posisi rumah |
| Fungsi operasi JOG |
| Fungsi operasi generator pulsa manual |
| Fungsi operasi encoder sinkron |
| Fungsi M-code |
| Fungsi output switch batas |
| Fungsi operasi ROM |
| Sistem posisi absolut |
| Jumlah baris SSCNET III |
| Jumlah modul yang berhubungan dengan Motion |
| Spesifikasi modul |
| Jumlah sumbu kontrol |
SV13/SV22/SV43 |
| Siklus operasi (default) |
SV13 |
| SV22/SV43 |
| Metode koneksi servo amplifier |
| I/F periferal |
| Fungsi operasi generator pulsa manual |
| Fungsi operasi encoder sinkron |
| Modul yang dapat dikendalikan |
Q172LX |
|
| Q172EX-S2 |
| Q173PX |
| QX_/QY_/QH_/QX_Y_ |
| Q64AD/Q68ADV/Q68ADI/Q62DA/Q64DA/Q68DAV/Q68DAI |
| QI60 |
| Jumlah tahap basis perpanjangan |
| Konsumsi arus internal 5 V DC [A] |
| Massa [kg] |
| Dimensi eksterior [mm] |
|
|
|
8 sumbu
|
|
0.44 ms/1 sampai 3 sumbu
0.88 ms/4 sampai 8 sumbu
|
|
0.88 ms/1 sampai 5 sumbu
1.77 ms/6 sampai 8 sumbu
|
|
Interpolasi linier (hingga 4 sumbu), interpolasi melingkar 2 sumbu, interpolasi heliks (3 sumbu)
|
|
Pengendali posisi, pengendali kecepatan, pengendali beralih posisi kecepatan, input pitch tetap, pengendali kecepatan konstan, pengendali tindak lanjut posisi, pengendali kecepatan dengan berhenti posisi tetap,Kontrol pergantian kecepatan, kontrol osilasi kecepatan tinggi, kontrol sinkron (SV22)
|
|
Kontrol posisi, posisi kecepatan konstan, kontrol osilasi kecepatan tinggi
|
|
Akselerasi/dekelerasi trapezoidal otomatis, akselerasi/dekelerasi kurva S
|
|
Kompensasi reaksi, peralatan elektronik, kompensasi fase (SV22)
|
|
Motion SFC, instruksi khusus, bahasa dukungan mekanik (SV22)
|
|
Bahasa EIA (kode G)
|
|
14 k langkah
|
|
248 k byte
|
|
3200 poin (data posisi dapat diatur secara tidak langsung)
|
|
Sekitar 10600 poin (data posisi dapat ditunjuk secara tidak langsung)
|
|
IBM PC/AT
|
|
USB/SSCNET
|
|
Metode anjing jarak dekat (2 jenis), metode hitungan (3 jenis), metode set data (2 jenis),
Metode tempat tidur anjing, metode stopper (2 jenis), metode gabungan switch batas
|
|
Disediakan
|
|
Kemungkinan untuk menghubungkan 3 modul
|
|
Kemungkinan untuk menghubungkan 8 modul (penggunaan SV22)
|
|
Fungsi output M-code disediakan, fungsi menunggu penyelesaian M-code disediakan (SV13/SV22)
|
|
Jumlah titik output 32 poin
Data jam tangan: data kontrol gerak/perangkat kata
|
|
Disediakan
|
|
Dibuat kompatibel dengan mengatur baterai ke servo amplifier (Mungkin untuk memilih metode data absolut atau metode tambahan untuk setiap sumbu)
|
|
1 baris
|
|
Q172LX: 1 modul dapat digunakan
Q172EX-S2: 4 modul yang dapat digunakan*1
Q173PX: 3 modul yang dapat digunakan*2
|
|
|
|
Hingga 8 sumbu
|
|
0.44 ms/1 sampai 3 sumbu
0.88 ms/4 sampai 8 sumbu
|
|
0.88 ms/1 sampai 5 sumbu
1.77 ms/6 sampai 8 sumbu
|
|
Sambungan SSCNET III (1 baris)
|
|
USB/SSCNET
|
|
Kemungkinan untuk menghubungkan 3 modul generator pulsa manual
|
|
Kemungkinan untuk menghubungkan 8 modul*4 (SV22 penggunaan)
|
|
Hingga 1 modul per CPU
|
|
Hingga 4 modul per CPU (penggunaan SV22)
|
|
Hingga 3 modul per CPU (penggunaan encoder sinkron tambahan di SV22)
Hingga 1 modul per CPU (hanya menggunakan generator pulsa manual)
|
|
Total: hingga 256 poin per CPU
|
|
Total: hingga 256 poin per CPU
|
|
Hingga 1 modul per CPU (penggunaan SV13, SV22)
|
|
Hingga 7 tahap
|
|
1.14
|
|
0.22
|
|
104.6 (H) × 27.4 (W) × 114.3 (D)
|
(*1) Q172EX-S2 tidak dapat digunakan dalam SV13 dan SV43.
(*2)Ini adalah kasus penggunaan encoder sinkron tambahan (SV22 digunakan).
(*4) Hingga 8 generator pulsa manual dan encoder sinkron dapat digunakan secara total.
