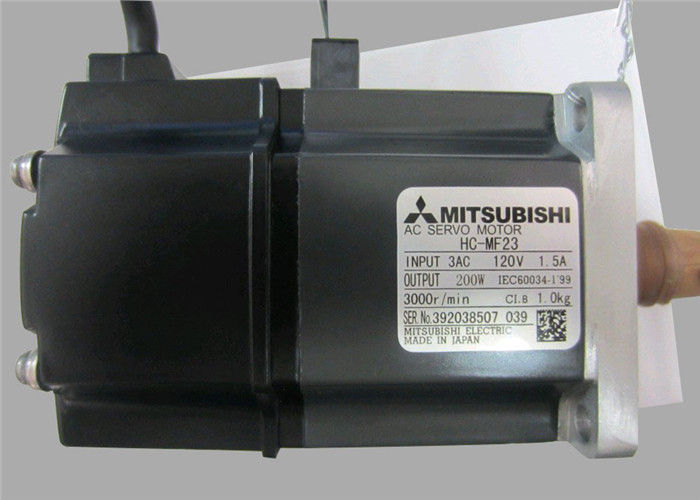

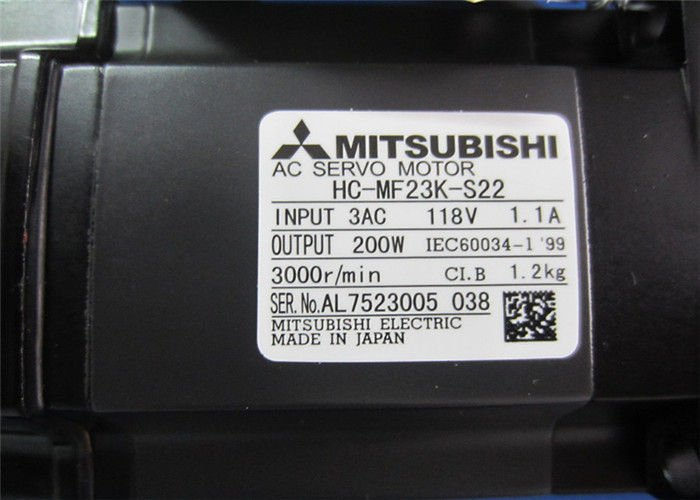

Mitsubishi Industrial Servo Motor HC SERIES HC-MF23K-S22 200W
HC-MF23K-S22 Deskripsi
PeraturanHC-MF23K-S22adalah kompak, inersia ultra-rendah brushless AC rotary servo motor dari Mitsubishi Electric's MELSERVO HC seri, dirancang untuk kecepatan tinggi,kontrol gerak presisi tinggi dalam sistem otomatisasi industri berkapasitas kecil. Dengan output nominal0.2 kW (200W), memberikan percepatan cepat / perlambatan dan penentuan posisi yang tepat, dipasangkan dengan built-inEncoder tambahan 17-bit (131.072 pulsa/rev)untuk kecepatan yang akurat dan umpan balik posisi. Motor kelas 200V ini memiliki poros lurus, perlindungan lingkungan IP55, pendinginan udara alami, dan pemasangan flange standar 60×60mm,membuatnya ideal untuk frekuensi tinggi, aplikasi dinamis tinggi yang membutuhkan respons cepat dan akurasi posisi yang ketat.memastikan integrasi yang mulus ke dalam arsitektur kontrol gerak lama dan modern.
HC-MF23K-S22Fitur Utama
- Desain Inersia Ultra-Rendah: Inersia rotor yang sangat rendah (0,000018 kg · m2) untuk kinerja akselerasi / perlambatan yang luar biasa, sempurna untuk tugas siklus tinggi, gerakan kecepatan tinggi.
- Encoder Resolusi Tinggi: Encoder tambahan 17-bit (131.072 ppr) memberikan umpan balik posisi/kecepatan yang tepat, memungkinkan akurasi penentuan posisi tingkat sub-mikron.
- Profil torsi-kecepatan yang seimbang: Torsi nominal 0,64 Nm, torsi puncak maksimum 1,9 Nm (300% dari nominal); kecepatan nominal 3000 rpm, kecepatan maksimum 4500 rpm untuk jangkauan operasi yang luas.
- Perlindungan Lingkungan yang Lebih Tinggi: Kelas IP55 (body) tahan debu, kabut minyak, dan jet air bertekanan rendah, cocok untuk lingkungan industri yang keras.
- Kompak & Ringan: Desain flange tipis 60×60mm, konstruksi ringan (sekitar 1,01 kg) menghemat ruang instalasi untuk mesin kompak.
- Operasi bebas perawatan: Desain tanpa sikat menghilangkan keausan sikat; pendingin udara alami tidak memerlukan perawatan kipas, memastikan umur panjang.
- Antarmuka Standarisasi: Poros dengan kunci lurus untuk kopling mekanis yang aman; konektor daya / encoder khusus untuk kabel yang cepat dan andal.
- Kompatibilitas luas: Sesuai dengan Mitsubishi MR-J2 Super seri servo amplifier, mendukung tuning canggih dan fungsi penghapusan getaran.
- Sertifikasi Global: CE, UL, dan RoHS sesuai untuk penyebaran industri di seluruh dunia.
HC-MF23K-S22Bahan & Aplikasi
Bahan-bahan
- Stator & Rotor Core: Laminasi baja silikon non-orientasikan kelas tinggi, dioptimalkan untuk kehilangan besi minimal, efisiensi magnetik tinggi, dan output torsi yang halus.
- Magnet rotor: Magnet permanen neodymium-iron-boron (NdFeB) berkinerja tinggi, memberikan kepadatan fluks yang stabil dan torsi yang konsisten di berbagai rentang kecepatan.
- Rumah & Flange: Alloy aluminium die-cast, ringan dengan konduktivitas termal yang sangat baik untuk disipasi panas alami yang efisien dan ketahanan korosi.
- Shaft!: Baja paduan bertenaga tinggi, tanah presisi dengan jalan kunci untuk transmisi torsi yang aman, memastikan konsentrisitas dan ketahanan haus.
- Bantalan: Bantalan bola industri presisi tinggi dan gesekan rendah, dirancang untuk operasi kecepatan tinggi dan umur layanan yang diperpanjang dalam tugas berkelanjutan.
- Internal Wiring & Encoder: Kabel terisolasi tahan suhu tinggi; pengkode optik 17 bit yang disegel untuk perlindungan debu dan kelembaban.
- Konektor: Konektor plastik dan logam kelas industri, IP55, memastikan koneksi daya dan sinyal yang stabil di lingkungan industri.
Aplikasi Tipikal
- SMT & Peralatan Semikonduktor: Mesin pick-and-place, perakitan PCB, chip handler, dan peralatan pengujian presisi yang membutuhkan posisi yang sangat cepat.
- Robotika Kecil: Robot miniatur, lengan robot SCARA, dan efektor akhir untuk perakitan kecepatan tinggi dan tugas penanganan.
- Mesin pengemasan: Mesin pelabelan, karton kecil, mesin pengisi, dan jalur kemasan berkecepatan tinggi.
- Percetakan & Tekstil: Mesin cetak berkecepatan tinggi, mesin label, mesin penggulung, dan peralatan bordir.
- Otomatisasi Presisi: Tabel penentuan posisi X-Y, mesin CNC kecil, pengukir, dan aktuator linier untuk gerakan presisi tinggi.
- Umum Industri: Conveyor, feeders kecil, inserter, dan jalur perakitan yang membutuhkan siklus gerakan yang cepat dan berulang.
HC-MF23K-S22Parameter Penting
| Parameter |
Spesifikasi |
| Nomor Bagian |
HC-MF23K-S22 |
| Merek |
Mitsubishi Electric (Seri MELSERVO HC, Jalur Inersia Ultra-Rendah) |
| Jenis mesin |
Motor servo rotary AC tanpa sikat |
| Kekuatan output nominal |
0.2 kW (200 W) |
| Torsi nominal |
0.64 Nm |
| Torsi puncak maksimum |
1.9 Nm (300% dari torsi nominal) |
| Kecepatan nominal |
3000 putaran per menit |
| Kecepatan maksimum |
4500 rpm |
| Kecepatan yang Diizinkan Seketika |
5175 rpm |
| Rotor Moment of Inertia |
0.000018 kg·m2 (0,018 kg·cm2) |
| Jenis Encoder |
17-bit Incremental Encoder |
| Resolusi Encoder |
131,072 pulsa/rev (ppr) |
| Sumber Daya |
3 fase AC 200 V (± 10%) |
| Listrik nominal |
1.5 A |
| Arus maksimum |
5.0 A |
| Kelas Isolasi |
Kelas B |
| Peringkat Perlindungan |
IP55 (tubuh); IP40 (sisi konektor) |
| Metode pendinginan |
Pendingin Udara Alami |
| Jenis poros |
Poros dengan kunci lurus (tanpa rem elektromagnetik) |
| Flange pemasangan |
60 × 60 mm Flang persegi standar |
| Suhu Operasi Lingkungan |
0°C sampai +40°C |
| Suhu penyimpanan |
-20°C sampai +85°C |
| Kelembaban |
5 ∼ 95% RH (Tidak Kondensasi) |
| Resistensi Getaran |
40,9 m/s2 (0,5 G) |
| Ketahanan kejut |
98 m/s2 (10 G) |
| Dimensi (W × H × D) |
60 × 72,8 × 129,5 mm |
| Berat badan |
Sekitar 1,01 kg |
| Sertifikasi |
CE, UL, RoHS |
| Amplifier yang Kompatibel |
Mitsubishi MR-J2 Super Series (MR-J2-20A / MR-J2-20B) |
