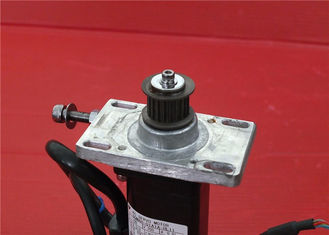

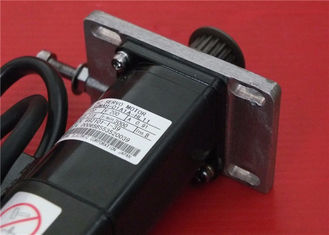

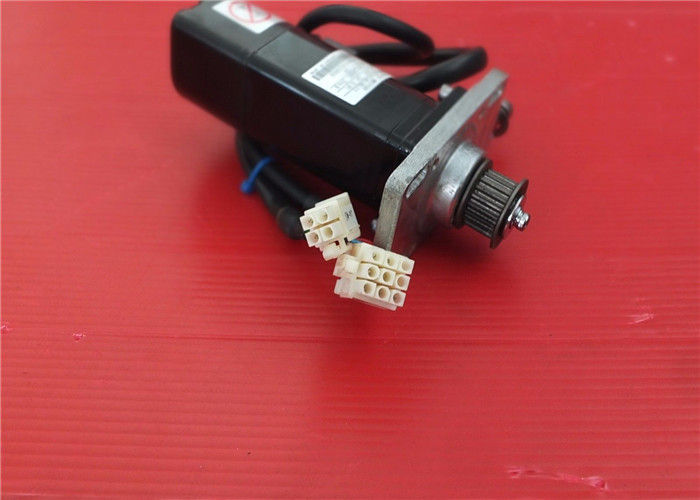

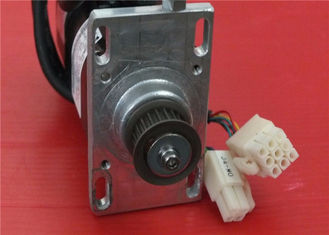

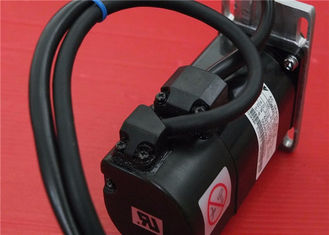

YASKAWA Industri 3000r / min 0,91A SGMAH Sigma II Jepang 100W SGMAH-01A1A-HL11

YASKAWA Industrial 3000r/min 0.91A SGMAH Jepang Sigma II 100W SGMAH-01A1A-HL11

Spesifikasi

Pabrikan: Yaskawa

Nomor produk: SGMAH-01A1A-HL11

Deskripsi: SGMAH-01A1A-HL11 adalah Motor Servo AC yang diproduksi oleh Yaskawa

Tipe Servomotor: SGMAH Sigma II

Output Terukur: 50W (0.07HP)

Catu Daya: 200V

Spesifikasi Encoder: Encoder Inkremental 13-bit (2048 x 4); Standar

Tingkat Revisi: Standar

Spesifikasi Poros: Poros lurus tanpa alur pasak

Aksesori: Standar; tanpa rem

Opsi: Tidak ada

Tipe: tidak ada

PRODUK UNGGULAN LAINNYA







Motor induksi AC sangat cocok untuk aplikasi yang membutuhkan operasi kecepatan konstan. Secara umum, motor induksi lebih murah dan lebih mudah dirawat dibandingkan alternatif lainnya.



Motor induksi terdiri dari stator, atau lilitan stasioner, dan rotor. Stator terdiri dari serangkaian lilitan kawat dengan resistansi sangat rendah yang secara permanen terpasang pada rangka motor. Saat tegangan dan arus diterapkan ke terminal lilitan stator, medan magnet dikembangkan dalam lilitan. Dengan cara lilitan stator diatur, medan magnet tampak berputar secara sinkron secara elektrik di sekitar
di dalam rumah motor.



Rotor terdiri dari sejumlah batang tipis, biasanya aluminium, yang dipasang dalam silinder laminasi. Batang-batang tersebut diatur secara horizontal dan hampir sejajar dengan poros rotor. Di ujung rotor, batang-batang tersebut dihubungkan bersama dengan “cincin hubung singkat.” Rotor dan stator dipisahkan oleh celah udara yang memungkinkan rotor berputar bebas.

















Medan magnet yang dihasilkan di stator menginduksi EMF pada batang rotor. Pada gilirannya, arus dihasilkan pada batang rotor dan cincin hubung singkat dan medan magnet lain diinduksi pada rotor dengan polaritas yang berlawanan dengan yang ada di stator. Medan magnet, yang berputar di stator, kemudian akan menghasilkan torsi yang akan “menarik” medan di rotor dan membangun rotasi rotor.







Selain diklasifikasikan berdasarkan sudut langkahnya, motor stepper juga diklasifikasikan menurut ukuran rangka
yang sesuai dengan diameter badan motor. Misalnya, motor stepper ukuran 11 memiliki diameter badan sekitar 1,1 inci. Demikian pula, motor stepper ukuran 23 memiliki diameter badan 2,3 inci (58 mm), dll. Namun, panjang badan dapat bervariasi dari motor ke motor dalam klasifikasi ukuran rangka yang sama. Sebagai aturan umum, output torsi yang tersedia dari motor dengan ukuran rangka tertentu akan meningkat dengan peningkatan panjang badan.



Tingkat daya untuk motor stepper yang digerakkan IC biasanya berkisar dari di bawah satu watt untuk motor yang sangat kecil hingga 10 –
20 watt untuk motor yang lebih besar. Tingkat disipasi daya maksimum atau batas termal motor jarang
dinyatakan dengan jelas dalam data produsen motor. Untuk menentukan ini, kita harus menerapkan hubungan P␣ =V ×␣ I.
Misalnya, motor langkah ukuran 23 mungkin diberi nilai 6V dan 1A per fase. Oleh karena itu, dengan dua fase yang diberi energi, motor memiliki disipasi daya terukur sebesar 12 watt. Adalah praktik normal untuk memberi nilai motor stepper pada tingkat disipasi daya di mana rumah motor naik 65°C di atas suhu sekitar di udara yang tenang. Oleh karena itu, jika motor dapat dipasang ke heatsink, seringkali dimungkinkan untuk meningkatkan tingkat disipasi daya yang diizinkan. Ini penting karena motor dirancang untuk dan harus digunakan pada disipasi daya maksimumnya, agar efisien dari sudut pandang ukuran/daya keluaran/biaya.
