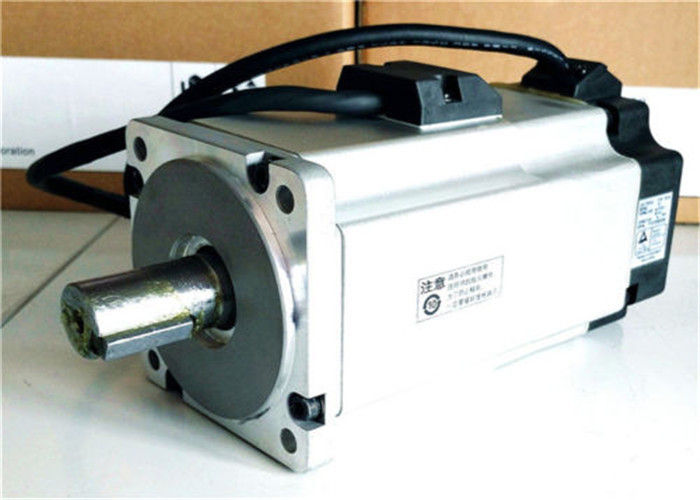

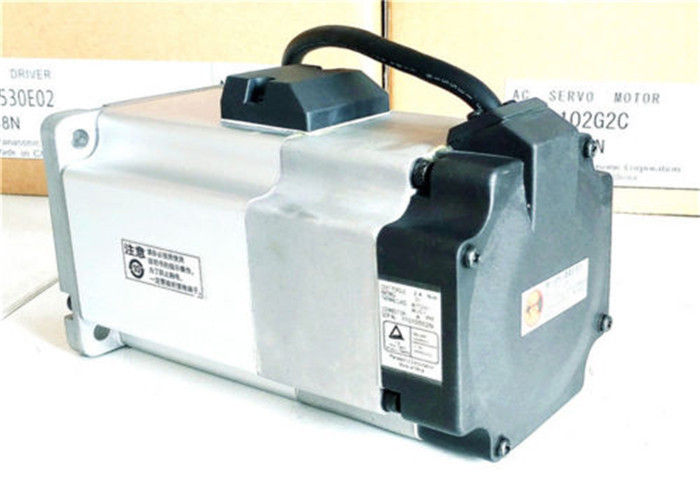

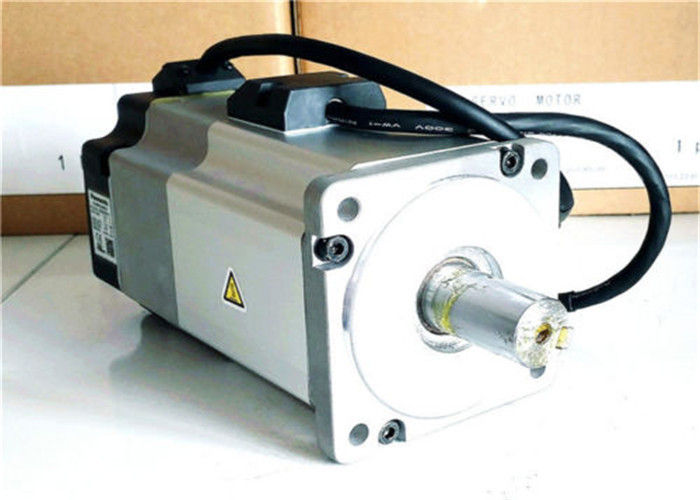

Penjualan Otomasi Industri Panasonic A4 400W 2500P/R INCREMENTAL MSMD042P1T
Spesifikasi:
Categorías Mesin dan solenoid
Motor - AC, DC
Produsen Penjualan Otomatisasi Industri Panasonic
Seri MINAS A4
Estado de la pieza Usang
Tipo Motor AC
Fungsi Servomotores
Jenis mesin -
Tegangan nominal 200 VCA
RPM 3000 rpm
Torsion - nominal (oz-in / mNm) 184.1 / 1300
Kekuatan nominal 400 W
Tipo de codificador Incremental (Tipus Kodifikasi Inkremental)
Tamaño / Medidas Cuadrado - 2.362" x 2.362" (60.00 mm x 60.00 mm)
Diameter - Eje 0,551 " (14,00 mm)
Panjang - Eje y cojinete 1.181" (30.00 mm)
Separación de orificio de montaje 2.756" (70.00 mm)
Tipo de terminación Extremidades de hilo (Tipus ujung benang)
Karakteristik Freno, kunci
Radio de reducción del engranaje (Radio pengurangan gigi)
Torsion - momentario maksimal (oz-in / mNm) 538.1 / 3800
Suhu operasi 0 °C ~ 40 °C
Aprobasi CE, CSA, CULUS, TUV, UL
Berat 3,8 lb (1,7 kg)
Produk-produk unggulan lainnya
| Yasakawa Motor, Pengemudi SG- |
Mitsubishi Motor HC, HA- |
| Modul Westinghouse 1C, 5X- |
Emerson VE,KJ- |
| Honeywell TC, TK- |
Modul GE IC - |
| Fanuc motor A0- |
Yokogawa pemancar EJA- |
Produk serupa
750W
MHMD082G1U+MCDHT3520
MHMD082G1U+MCDHT3520E
MHMD082G1V+MCDHT3520
MHMD082G1V+MCDHT3520E
100W ((inersia kecil):Universal MSMD012G1U+MADKT1505CA1Tipe pulsa MSMD012G1U+MADKT1505E dengan remMSMD012G1V+MADKT1505CA1Tipe pulsa MSMD012G1V+MADKT1505E
200W ((inersia kecil):Universal MSMJ022G1U+MADKT1507CA1Tipe pulsa MSMJ022G1U+MADKT1507E dengan remMSMJ022G1V+MADKT1507CA1Tipe pulsa MSMJ022G1V+MADKT1507E
200W ((inersia besar):Universal MHMJ022G1U+MADKT1507CA1Tipe pulsa MHMJ022G1U+MADKT1507E dengan remMHMJ022G1V+MADKT1507CA1Tipe pulsa MHMJ022G1V+MADKT1507E
400W ((inersia kecil):Universal MSMJ042G1U+MBDKT2510CA1Tipe pulsa MSMJ042G1U+MBDKT2510E
dengan remMSMJ042G1V+MBDKT2510CA1Pulse tipe MSMJ042G1V+MBDKT2510E
400W ((inersia besar):Universal MHMJ042G1U+MBDKT2510CA1Tipe pulsa MHMJ042G1U+MBDKT2510E dengan remMHMJ042G1V+MBDKT2510CA1Tipe pulsa MHMJ042G1V+MBDKT2510E
750W ((inersia kecil):Universal MSMJ082G1U+MCDKT3520CA1Tipe pulsa MSMJ082G1U+MCDKT3520E dengan remMSMJ082G1V+MCDKT3520CA1Tipe pulsa MSMJ082G1V+MCDKT3520E
?750W ((inersia besar): Universal MHMJ082G1U+MCDKT3520CA1Tipe denyut nadi MHMJ082G1U+MCDKT3520E dengan remMHMJ082G1V+MCDKT3520CA1Tipe denyut nadi MHMJ082G1V+MCDJT3520E
Inersia Tengah Servo Motor Panasonic
1.0KW:Universal MDME102GCGM+MDDKT3530CA1Tipe pulsa MDME102GCGM+MDDKT3530E
1.5KW:Universal MDME152GCGM+MDDKT5540CA1Tipe pulsa MDME152GCGM+MDDKT5540E
2.0KW:Universal MDME202GCGM+MDDKT7364CA1Tipe pulsa MDME202GCGM+MDDKT7364E
Panasonic Servo Motor Inersia besar
1.0KW:Universal MHME102GCGM+MDDHT3530CA1Tipe pulsa MHME102GCGM+MDDKT3530E
1.5KW:Universal MHME152GCGM+MDDKT5540CA1Tipe pulsa MHME152GCGM+MDDKT5540E
2.0KW:Universal MHME202GCGM+MDDKT7364CA1Tipe pulsa MHME202GCGM+MDDKT7364E
Mitra:Siemens 6es7972-0cb20-0xa0
Cara Menginstal
Motor dapat dipasang secara vertikal atau horizontal.
Sebuah pemasangan horizontal
• Letakkan motor dengan outlet kabel menghadap ke bawah untuk mencegah masuknya minyak dan air.
B Pemasangan vertikal
• Jika motor dipasangkan dengan gir pengurangan, pastikan bahwa minyak di gir pengurangan tidak
Masuk ke dalam mesin.
Perlindungan Minyak dan Air
A Motor ini ((rating IP65) dapat digunakan di mana ia terkena air dan/atau minyak tetes, tetapi
Oleh karena itu, motor tidak boleh ditempatkan atau digunakan di lingkungan seperti itu.
B Jika motor disatukan dengan gear pengurangan, menggunakan motor harus dengan segel minyak untuk mencegah
minyak gear reduksi dari masuk ke dalam motor.
C Jangan gunakan motor dengan kabel yang terbenam dalam minyak atau air.
A Pastikan bahwa kabel tidak mengalami momen atau beban vertikal karena kekuatan lentur eksternal atau bobot diri di outlet atau koneksi kabel.
B Jika motor dapat dipindahkan, ikat kabel (kabel yang tepat yang disediakan bersama dengan motor) ke bagian kertas (misalnya lantai),dan harus diperpanjang dengan kabel tambahan yang harus ditempatkan di pembawa kabel sehingga tegangan lentur dapat diminimalkan.
C Buat radius lentur kabel sebesar mungkin. beban poros yang diizinkan A Pastikan bahwa baik radial dan beban dorongan yang akan diterapkan pada poros motor selama pemasangan dan berjalan,menjadi dalam nilai yang ditentukan dari setiap model. B Berhati-hatilah ketika memasang kopling kaku terutama beban lentur yang berlebihan yang dapat menyebabkan kerusakan dan/atau keausan poros dan bantalan.C Disarankan kopling yang fleksibel untuk menjaga beban radial lebih kecil dari nilai yang diizinkan, yang dirancang secara eksklusif untuk servo motor dengan kekakuan mekanik yang tinggi.
D Untuk beban poros yang diizinkan, lihat "Daftar beban poros yang diizinkan" di Lampiran.m Catatan pemasangan
A Jangan memukul poros dengan palu secara langsung saat memasang/menghapus kopling ke motor
poros. (Jika tidak, encoder di ujung poros yang berlawanan akan rusak).
B Cobalah keselarasan sempurna antara poros (kesesuaian yang salah dapat menyebabkan getaran, dan kerusakan bantalan).
