Nama Produk: | UNIT TERMINAL | Model nomor.: | TU811V1 |
---|---|---|---|
Nomor artikel: | 3BSE013231R1 | Jenis: | Kompak |
Koneksi: | Blok Terminal | Saluran: | 8 |
Voltase: | 250V | I/O tunggal/berlebihan: | lajang |
Cahaya Tinggi: | modul ethernet io,modul plc io |

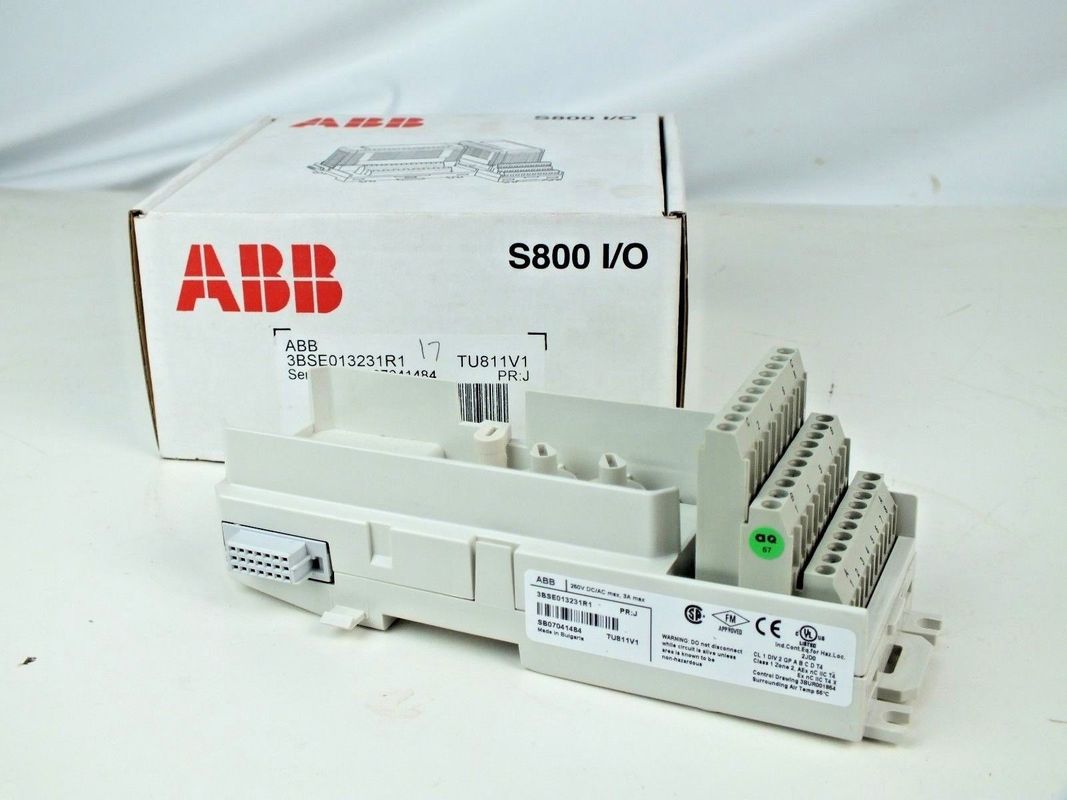

ABB Baru 3BSE013231R1 S800 I/O TU811V1 Unit Pemutusan Modul Kompak, MTU, 250V
Deskripsi TU811V1
TU811V1 adalah unit terminasi modul kompak (MTU) 8 saluran 250 V untuk I/O S800.MTU adalah unit pasif yang digunakan untuk koneksi kabel medan ke modul I/O.Ini juga berisi bagian dari ModuleBus.
MTU mendistribusikan ModuleBus ke modul I/O dan ke MTU berikutnya.Itu juga menghasilkan alamat yang benar ke modul I/O dengan menggeser sinyal posisi keluar ke MTU berikutnya.
Dua kunci mekanis digunakan untuk mengonfigurasi MTU untuk jenis modul I/O yang berbeda.Ini hanya konfigurasi mekanis dan tidak memengaruhi fungsi MTU atau modul I/O.Setiap kunci memiliki enam posisi, yang memberikan total 36 konfigurasi yang berbeda.
Fitur dan keuntungan
Informasi Umum
Nomor artikel | 3BSE013231R1 |
Jenis | Kompak |
Koneksi | Blok terminal |
Saluran | 8 |
Tegangan | 250 V |
Pemasangan | Kedua arah |
Detail pemasangan | Horizontal 55 Cº (131 °F) Vertikal 40 ºC (104 °F) |
Gunakan dengan I/O | DI820, DI821, DO820, dan DO821 |
I/O tunggal/berlebihan | Lajang |
Data rinci
Arus maksimum per saluran I/O | 3 A |
Ukuran kabel yang dapat diterima | Padat: 0,2 - 4 mm2 Terdampar: 0,2 - 2,5 mm2, 24 - 12 AWG Torsi yang disarankan 0,5 - 0,6 Nm Panjang pengupasan: 7 mm |
Tegangan uji dielektrik | 2000 V ac |
UNIT TERMINAL I/O MTU
Nama | Jenis | Koneksi | Saluran | Tegangan | Pemasangan |
TU810V1 | Kompak | Blok terminal | 16 | 50 V | Kedua arah |
TU811V1 | Kompak | Blok terminal | 8 | 250 V | Kedua arah |
TU812V1 | Kompak | 25 pin D-sub | 16 | 50 V | Kedua arah |
TU813 | Kompak | Konektor Crimp Snap-in | 8 | 250 V | Kedua arah |
TU814V1 | Kompak | Konektor Crimp Snap-in | 16 | 50 V | Kedua arah |
TU818 | Kompak | Blok terminal | 32 | 50 V | Kedua arah |
TU819 | Kompak | 25 pin D-sub | 32 | 50 V | Kedua arah |
TU830V1 | Diperpanjang | Blok terminal | 16 | 50 V | Kedua arah |
TU831V1 | Diperpanjang | Blok terminal | 8 | 250 V | Kedua arah |
TU833 | Diperpanjang | Konektor Crimp Snap-in | 16 | 50 V | Kedua arah |
TU834 | Diperpanjang | Blok terminal | 8 | 50 V | Kedua arah |
TU835V1 | Diperpanjang | Blok terminal | 8 | 50 V | Kedua arah |
TU836V1 | Diperpanjang | Blok terminal | 8 | 250 V | Kedua arah |
TU837V1 | Diperpanjang | Blok terminal | 8 | 250 V | Kedua arah |
TU838 | Diperpanjang | Blok terminal | 16 | 50 V | Kedua arah |
TU839 | Diperpanjang | Blok terminal | 8 | 250 V | Kedua arah |
TU842 | Berulang | Blok terminal | 16 | 50 V | Horisontal |
TU843 | Berulang | Blok terminal | 16 | 50 V | Vertikal |
TU844 | Berulang | Blok terminal | 8 | 50 V | Horisontal |
TU845 | Berulang | Blok terminal | 8 | 50 V | Vertikal |
TU850 | Diperpanjang | Blok terminal | 16 | 50 V | Kedua arah |
TU851 | Diperpanjang | Blok terminal | 16 | 250 V | Kedua arah |
TU852 | Berulang | 25 pin D-sub | 16 | 50 V | Horisontal |
TU854 | Berulang | 25 pin D-sub | 16 | 50 V | Horisontal |
TU890 | Kompak | Blok terminal | 8 | 24 V | Horisontal |
TU891 | Kompak | Blok terminal | 8 | 24 V | Horisontal |
Lingkungan dan sertifikasi
Tanda CE | Ya |
Keamanan listrik | IEC 61131-2, UL 508 |
Sertifikasi kelautan | ABS, BV, DNV-GL, LR, RS, CCS |
Peringkat perlindungan | IP20 menurut IEC 60529 |
Suasana korosif ISA-S71.04 | G3 |
Kondisi operasi iklim | 0 hingga +55 °C (Penyimpanan -40 hingga +70 °C), RH=5 hingga 95 % tanpa kondensasi, IEC/EN 61131-2 |
Tingkat pencemaran | Gelar 2, IEC 60664-1 |
Kondisi operasi mekanis | IEC/EN 61131-2 |
EMC | EN 61000-6-4, EN 61000-6-2 |
Kategori tegangan lebih | IEC/EN 60664-1, EN 50178 |
Kelas peralatan | Kelas I menurut IEC 61140;(dilindungi bumi) |
kepatuhan RoHS | EN 50581:2012 |
kepatuhan WEEE | ARAH/2012/19/UE |
Ukuran
Tinggi | 170 mm (6,7 in.) termasuk gerendel |
Lebar | 64 mm (2,52 in.) termasuk konektor, 58,5 mm (2,3 in.) ujung ke ujung terpasang |
Kedalaman | 64 mm (2,52 in.), termasuk terminal |
Bobot | 0,17 kg (0,37 pon) |
