Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | UNIT TERMINAL | Model nomor.: | TU810V1 |
|---|---|---|---|
| Nomor artikel: | 3BSE01320R1 | Jenis: | Kompak |
| Koneksi: | Blok Terminal | Saluran: | 16 |
| Voltase: | 50V | I/O tunggal/berlebihan: | lajang |
| Cahaya Tinggi: | modul ethernet io,modul plc io |
||

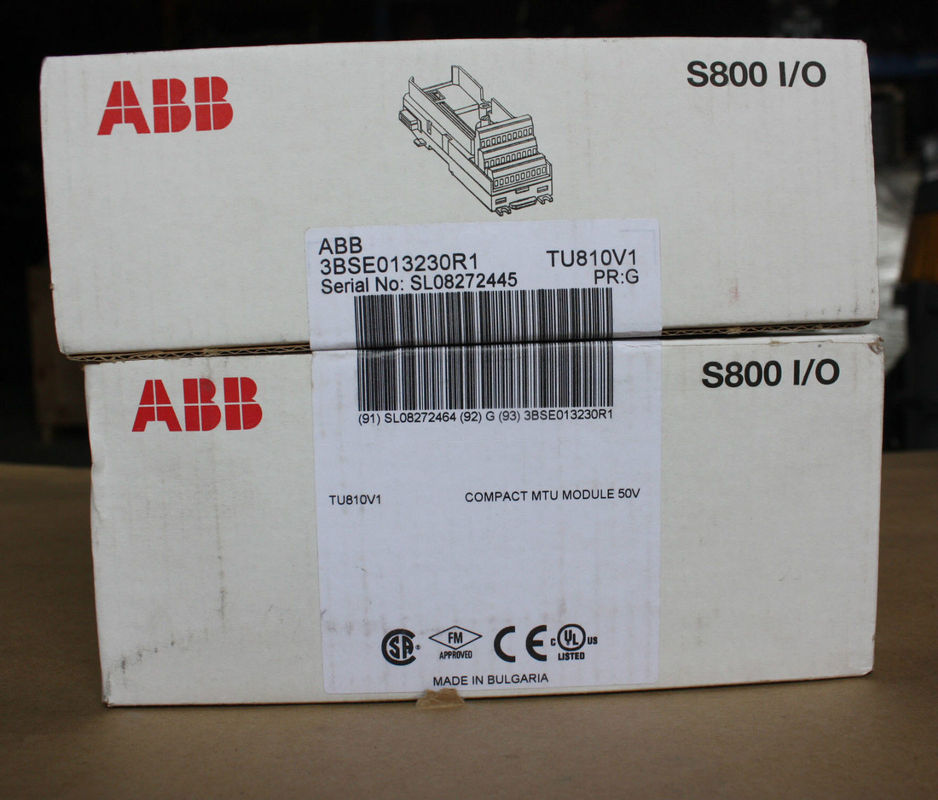

ABB S800 I/O MTU 3BSE01320R1 MODUL KOMPAK TU810V1 TERMINAL BLOK 50V TERSEGEL
Deskripsi TU810V1
TU810/TU810V1 adalah unit terminasi modul kompak (MTU) 16 saluran 50 V untuk I/O S800.MTU adalah unit pasif yang digunakan untuk koneksi kabel medan ke modul I/O.Ini juga berisi bagian dari ModuleBus.
MTU mendistribusikan ModuleBus ke modul I/O dan ke MTU berikutnya.Itu juga menghasilkan alamat yang benar ke modul I/O dengan menggeser sinyal posisi keluar ke MTU berikutnya.
Dua kunci mekanis digunakan untuk mengonfigurasi MTU untuk jenis modul I/O yang berbeda.Ini hanya konfigurasi mekanis dan tidak memengaruhi fungsi MTU atau modul I/O.Setiap kunci memiliki enam posisi, yang memberikan total 36 konfigurasi yang berbeda.
Fitur dan keuntungan
Informasi Umum
| Nomor artikel | 3BSE013230R1 |
| Jenis | Kompak |
| Koneksi | Blok terminal |
| Saluran | 16 |
| Tegangan | 50 V |
| Pemasangan | Kedua arah |
| Detail pemasangan | Horizontal 55 ºC (131 °F) Vertikal 40 ºC (104 °F) |
| Gunakan dengan I/O | AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO14,8, DO15, DO840, DO880, DP820, DP840 |
| Koneksi proses | Daya Proses 2 x 2, Daya Proses 5 x 2 (0 V) |
| I/O tunggal/berlebihan | Lajang |
Data rinci
| Arus maksimum per saluran I/O | 2A |
| Koneksi proses maksimum saat ini | 5A |
| Ukuran kabel yang dapat diterima | Padat: 0,2 - 4 mm2 Terdampar: 0,2 - 2,5 mm2, 24 - 12 AWG |
| Tegangan uji dielektrik | 500 V ac |
UNIT TERMINAL I/O MTU
| Nama | Jenis | Koneksi | Saluran | Tegangan | Pemasangan |
|
TU810V1
|
Kompak | Blok terminal | 16 | 50 V | Kedua arah |
| TU811V1 | Kompak | Blok terminal | 8 | 250 V | Kedua arah |
| TU812V1 | Kompak | 25 pin D-sub | 16 | 50 V | Kedua arah |
| TU813 | Kompak | Konektor Crimp Snap-in | 8 | 250 V | Kedua arah |
| TU814V1 | Kompak | Konektor Crimp Snap-in | 16 | 50 V | Kedua arah |
| TU818 | Kompak | Blok terminal | 32 | 50 V | Kedua arah |
| TU819 | Kompak | 25 pin D-sub | 32 | 50 V | Kedua arah |
| TU830V1 | Diperpanjang | Blok terminal | 16 | 50 V | Kedua arah |
| TU831V1 | Diperpanjang | Blok terminal | 8 | 250 V | Kedua arah |
| TU833 | Diperpanjang | Konektor Crimp Snap-in | 16 | 50 V | Kedua arah |
| TU834 | Diperpanjang | Blok terminal | 8 | 50 V | Kedua arah |
| TU835V1 | Diperpanjang | Blok terminal | 8 | 50 V | Kedua arah |
| TU836V1 | Diperpanjang | Blok terminal | 8 | 250 V | Kedua arah |
| TU837V1 | Diperpanjang | Blok terminal | 8 | 250 V | Kedua arah |
| TU838 | Diperpanjang | Blok terminal | 16 | 50 V | Kedua arah |
| TU839 | Diperpanjang | Blok terminal | 8 | 250 V | Kedua arah |
| TU842 | Berulang | Blok terminal | 16 | 50 V | Horisontal |
| TU843 | Berulang | Blok terminal | 16 | 50 V | Vertikal |
| TU844 | Berulang | Blok terminal | 8 | 50 V | Horisontal |
| TU845 | Berulang | Blok terminal | 8 | 50 V | Vertikal |
| TU850 | Diperpanjang | Blok terminal | 16 | 50 V | Kedua arah |
| TU851 | Diperpanjang | Blok terminal | 16 | 250 V | Kedua arah |
| TU852 | Berulang | 25 pin D-sub | 16 | 50 V | Horisontal |
| TU854 | Berulang | 25 pin D-sub | 16 | 50 V | Horisontal |
| TU890 | Kompak | Blok terminal | 8 | 24 V | Horisontal |
| TU891 | Kompak | Blok terminal | 8 | 24 V | Horisontal |
Lingkungan dan sertifikasi
| Tanda CE | Ya |
| Keamanan listrik | IEC 61131-2, UL 508 |
| Lokasi Berbahaya | C1 Div 2 cULus, C1 Zona 2 cULus, Zona ATEX 2 |
| Sertifikasi kelautan | ABS, BV, DNV-GL, LR, RS, CCS |
| Peringkat perlindungan | IP20 menurut IEC 60529 |
| Suasana korosif ISA-S71.04 | G3 |
| Kondisi operasi iklim | 0 hingga +55 °C (Penyimpanan -40 hingga +70 °C), RH=5 hingga 95 % tanpa kondensasi, IEC/EN 61131-2 |
| Tingkat pencemaran | Gelar 2, IEC 60664-1 |
| Kondisi operasi mekanis | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Kategori tegangan lebih | IEC/EN 60664-1, EN 50178 |
| Kelas peralatan | Kelas I menurut IEC 61140;(dilindungi bumi) |
| kepatuhan RoHS | EN 50581:2012 |
| kepatuhan WEEE | ARAH/2012/19/UE |
Ukuran
| Tinggi | 170 mm (6,7 in.) termasuk gerendel |
| Lebar | 64 mm (2,52 in.) termasuk konektor, 58,5 mm (2,3 in.) ujung ke ujung terpasang |
| Kedalaman | 64 mm (2,52 in.) termasuk terminal |
| Bobot | 0,17 kg (0,37 pon) |
