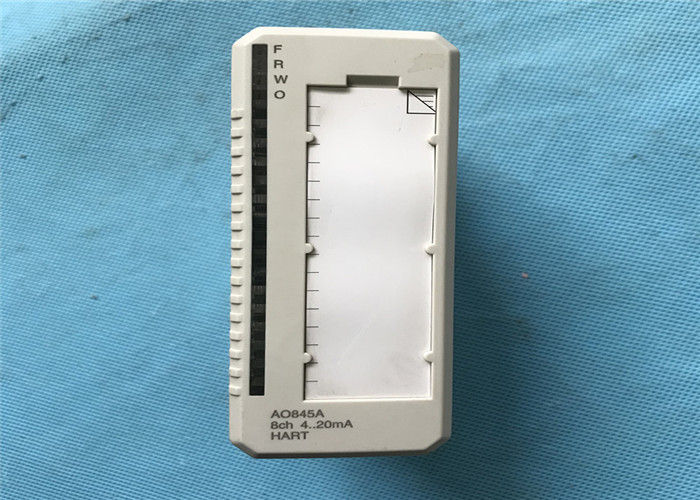

AO845A 3BSE045584R1 | ABB | Modul IO Digital Output Analog Redundan
-
-
Gambar besar :
AO845A 3BSE045584R1 | ABB | Modul IO Digital Output Analog Redundan
|
Detail produk:
Tempat asal: |
Swiss |
Nama merek: |
ABB |
Sertifikasi: |
CE |
Nomor model: |
AO845A |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: |
1 |
Harga: |
contact |

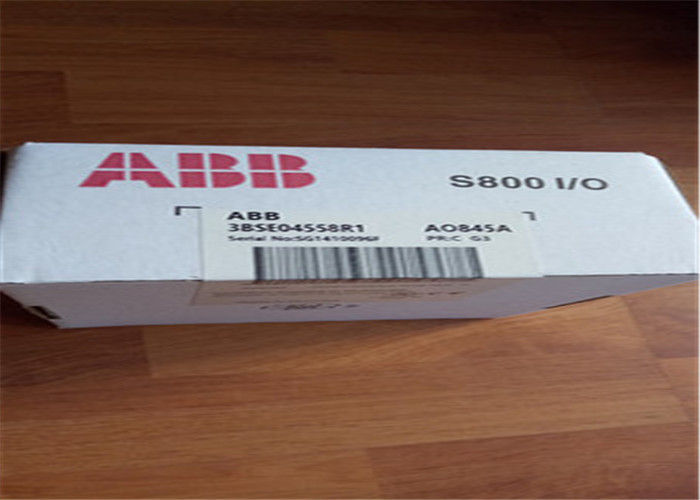

Kemasan rincian: |
Kotak Asli Baru |
Waktu pengiriman: |
Dalam saham |
Syarat-syarat pembayaran: |
T / T / Paypal |
Menyediakan kemampuan: |
50 |
|
Detil Deskripsi produk
Kategori: |
Modul Output Masukan |
Nomor pesanan.: |
3BSE045584R1 |
Spesifikasi sinyal: |
3-kawat RTD: Pt100, Cu10, NI100, Ni120 dan potensiometer resistif |
Isolasi nilai tegangan: |
50V |
Tegangan uji dielektrik: |
500VAC |
Konsumsi saat ini + 5 V modulebus: |
70mA |
Nomor Model: |
AO845A |
Disipasi: |
1.6W |
Cahaya Tinggi: |
modul ethernet io, modul plc io |
The AO845 / AO845A Analog Output Module untuk aplikasi tunggal atau redundan memiliki 8 saluran output analog unipolar. Modul ini melakukan swa-diagnostik secara siklus. Diagnostik modul meliputi:
- Kesalahan Saluran Eksternal dilaporkan (hanya dilaporkan pada saluran aktif) jika pasokan daya proses yang memasok tegangan ke sirkuit keluaran terlalu rendah, atau arus keluaran kurang dari nilai rangkaian yang ditetapkan dan nilai rangkaian yang ditetapkan> 1 mA (rangkaian terbuka) .
- Kesalahan Saluran Internal dilaporkan jika rangkaian output tidak dapat memberikan nilai saat ini yang benar. Dalam pasangan redundan, modul akan diperintahkan ke status kesalahan oleh master ModuleBus.
- Kesalahan Modul dilaporkan dalam kasus Kesalahan Transistor Output, Sirkuit Pendek, Kesalahan Checksum, Kesalahan Pasokan Daya Internal, Kesalahan Tautan Status, Perilaku OSP Watchdog atau Salah.
Fitur dan keuntungan
- 8 saluran 4 ... 20 mA
- Untuk aplikasi tunggal atau berlebihan
- 1 kelompok 8 saluran terisolasi dari tanah
- Input analog dialiri arus pendek hingga ZP atau +24 V
- Komunikasi lewat HART
Informasi Umum
Mengetik | Hasil analog |
Spesifikasi sinyal | 4..20mA |
Nomor artikel | 3BSE045584R1 |
Jumlah saluran | 8 |
HART | iya nih |
SOE | Tidak |
Redundansi | iya nih |
Integritas tinggi | Tidak |
Keamanan intrinsik | Tidak |
Mekanika | S800 |
Data terperinci
Resolusi | 12 bit |
Isolasi | Groupwise terisolasi dari tanah |
Rentang di bawah / di atas | ± 15% |
Beban keluaran | Max 750 Ω |
Kesalahan | Max. 0,1% |
Temperatur hanyut | Max. 50 ppm / ° C |
Waktu Naik | Filter keluaran: Nonaktifkan 23 ms, Aktifkan maks 4 mA / 12,5 ms |
Filter masukan (waktu naik 0-90%) | 23 ms (0-90%), maks 4 mA / 12,5 ms |
Perbarui waktu siklus | 10 mdtk |
Pembatasan saat ini | Output arus pendek bukti terbatas saat ini |
Panjang kabel bidang maksimum | 600 meter (656 yard) |
Nilai tegangan isolasi | 50 V |
Tegangan uji dielektrik | 500 V ac |
Disipasi daya | Typ. 3,5 W |
Konsumsi saat ini + 5 V modulebus | Max. 125 mA |
Konsumsi saat ini + 24 V eksternal | 218 mA |
Lingkungan dan sertifikasi
Tanda CE | iya nih |
Keamanan listrik | IEC 61131-2, UL 508 |
Lokasi Berbahaya | C1 Div2 cULus, C1 Zone2 cULus, ATEX Zone 2 |
Sertifikasi kelautan | BV, DNV-GL, LR |
Peringkat perlindungan | IP20 menurut IEC 60529 |
Suasana korosif ISA-S71.04 | G3 |
Kondisi operasi iklim | 0 hingga +55 ° C (Penyimpanan -40 hingga +70 ° C), RH = 5 hingga 95% tanpa kondensasi, IEC / EN 61131-2 |
Tingkat polusi | Gelar 2, IEC 60664-1 |
Kondisi operasi mekanis | IEC / EN 61131-2 |
EMC | EN 61000-6-4 dan EN 61000-6-2 |
Kategori Overvoltage | IEC / EN 60664-1, EN 50178 |
Kelas peralatan | Kelas I menurut IEC 61140; (dilindungi bumi) |
Suhu ambien maks | 55 ° C (131 ° F), untuk pemasangan vertikal dalam MTU kompak 40 ° C (104 ° F) |
Kepatuhan RoHS | EN 50581: 2012 |
Kepatuhan WEEE | DIRECTIVE / 2012/19 / EU |
