Kategori: | Modul Output Masukan | Nomor pesanan.: | 3BSE028925R1 |
---|---|---|---|
Spesifikasi sinyal: | 3-kawat RTD: Pt100, Cu10, NI100, Ni120 dan potensiometer resistif | Isolasi nilai tegangan: | 50V |
Tegangan uji dielektrik: | 500VAC | Konsumsi saat ini + 5 V modulebus: | 70mA |
Nomor Model: | AI843 | Disipasi: | 1.6W |
Cahaya Tinggi: | modul plc io,modul io ethernet |

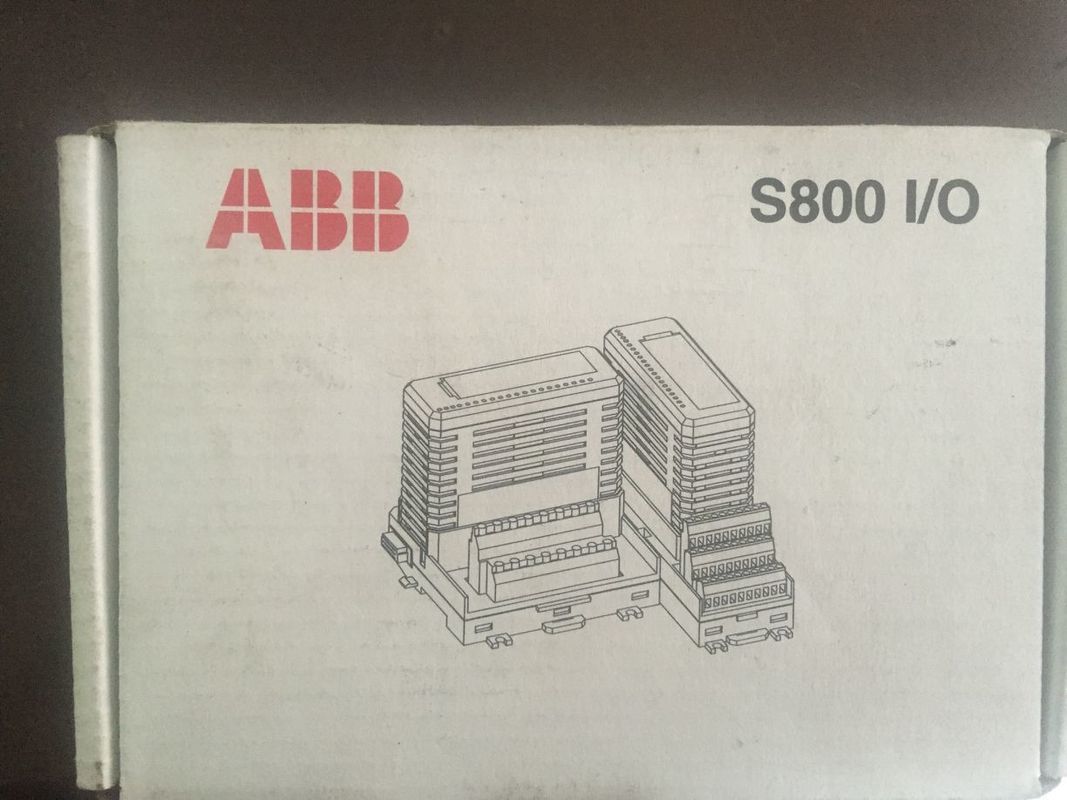

ABB AI843 TC / mV Input Analog Modul 3BSE028925R1 -30 mV hingga +75 mV
Modul Input Thermocouple / mV AI843 menyediakan 8 saluran input diferensial untuk pengukuran Thermocouple / mV. Rentang pengukuran yang dapat dikonfigurasi per saluran adalah: -30 mV hingga +75 mV linier, atau Jenis TC B, C, E, J, K, L, N, R, S, T dan U. Saluran Pt100 terpisah digunakan untuk “Dingin Junction ”(ambient) pengukuran suhu, sehingga berfungsi sebagai CJ-channel untuk Ch. 1 ... 8.
Suhu sambungan dapat diukur secara lokal pada terminal sekrup MTU, atau pada unit sambungan yang jauh membentuk perangkat. Sebagai alternatif, suhu junction untuk memperbaiki modul dapat diatur oleh pengguna (sebagai parameter) atau suhu junction yang diatur oleh aplikasi.
Mengetik | Masukan Analog |
Spesifikasi sinyal | -30..75 mVlinier, jenis TC B, C, E, J, K, L, N, R, S, T, dan U |
Nomor artikel | 3BSE028925R1 |
Jumlah saluran | 8 |
Jenis sinyal | Lihat tabel |
HART | Tidak |
SOE | Tidak |
Redundansi | iya nih |
Integritas tinggi | Tidak |
Keamanan intrinsik | Tidak |
Mekanika | S800 |
Resolusi | 16 bit |
Input impedansi | > 1 MΩ |
Isolasi | Groupwise terisolasi dari tanah |
Kesalahan | Max. 0,1% |
Temperatur hanyut | Typ. 10 ppm / ° C, Max. 25 ppm / ° C |
Filter masukan (waktu naik 0-90%) | 1,1 kHz |
Perbarui waktu siklus | 320 + 80 * (tidak ada saluran aktif) ms pada 50 Hz 267 + 67 * (tidak ada saluran aktif) pada 60 Hz |
Panjang kabel bidang maksimum | 600 meter (656 yard) atau maks. 500 Ω |
CMRR, 50Hz, 60Hz | 100 dB |
NMRR, 50Hz, 60Hz | > 40 dB |
Nilai tegangan isolasi | 50 V |
Tegangan uji dielektrik | 500 V ac |
Disipasi daya | 1,5 W |
Konsumsi saat ini + 5 V modulebus | 60 mA |
Konsumsi saat ini +24 V modulebus | 50 mA |
Konsumsi saat ini + 24 V eksternal | 0 |
LED depan | F (ault), R (un), W (arning) |
Pengawasan | Kesalahan modul: referensi saluran di luar batas, catu daya rendah Kesalahan saluran: sirkuit terbuka, Kesalahan saluran CJ (ch 8): di luar jangkauan <-40 ° C (-40 ° F) dan> 100 ° C (212 ° F) Saluran persimpangan) Galat saluran Linear: tidak ada |
Indikasi status pengawasan | Kesalahan Modul, Peringatan Modul, Kesalahan saluran |
Tanda CE | iya nih |
Keamanan listrik | IEC 61131-2, UL 508 |
Lokasi Berbahaya | C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zone 2 |
Sertifikasi kelautan | - |
Peringkat perlindungan | IP20 menurut IEC60529 |
Suasana korosif ISA-S71.04 | G3 |
Kondisi operasi iklim | 0 hingga +55 ° C (Penyimpanan -40 hingga +70 ° C), RH = 5 hingga 95% tanpa kondensasi, IEC / EN 61131-2 |
Tingkat polusi | Gelar 2, IEC 60664-1 |
Kondisi operasi mekanis | IEC / EN 61131-2 |
EMC | EN 61000-6-4 dan EN 61000-6-2 |
Kategori Overvoltage | IEC / EN 60664-1, EN 50178 |
Kelas peralatan | Kelas I menurut IEC 61140; (dilindungi bumi) |
Suhu ambien maks | 55 ° C (131 ° F), untuk pemasangan vertikal dalam MTU kompak 40 ° C (104 ° F) |
Kepatuhan RoHS | EN 50581: 2012 |
Kepatuhan WEEE | DIRECTIVE / 2012/19 / EU |
