Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kategori: | Modul Masukan Keluaran | Nomor pesanan.: | 3BSE036456R1 |
|---|---|---|---|
| Spesifikasi sinyal: | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V | Impedansi Masuk: | 10 MΩ (tegangan masukan) 50 Ω (arus masukan) |
| Di bawah/di atas kisaran: | ± 15% | Filter masukan (waktu naik 0-90%): | 115 ms (masukan tegangan), 130 ms (masukan arus) |
| Nomor Model: | AI825 | Perbarui waktu siklus: | < 10 md |
| Menyoroti: | modul plc io,modul io ethernet |
||

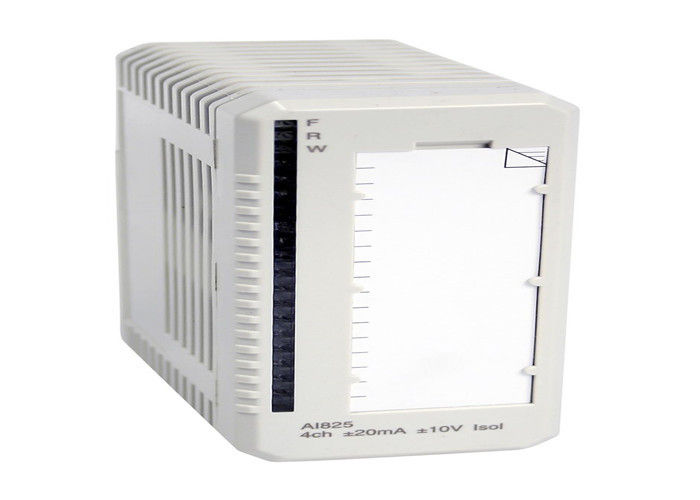

AI825 - I/O AI825 3BSE036456R1 Modul - Sistem 800xA hardware selector ABB
Modul Masukan Analog AI825 memiliki 4 input arus/voltase bipolar yang terisolasi secara galvanis secara individual.
Modul ini memiliki input arus searah yang tahan hingga 6,3 V dan input arus terlindungi tegangan tinggi yang tahan hingga +30 V DC. Arus dibatasi oleh resistor PTC.
Daya ke tahap input dikonversi dari 24 V pada ModuleBus.
Informasi umum
|
Jenis |
Masukan analog |
|
Spesifikasi sinyal |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
|
Nomor artikel |
3BSE036456R1 |
|
Jumlah saluran |
4 |
|
HART |
Tidak. |
|
SOE |
Tidak. |
|
Perbaikan |
Tidak. |
|
Integritas tinggi |
Tidak. |
|
Keamanan intrinsik |
Tidak. |
|
Mekanika |
S800 |
Data terperinci
|
Resolusi |
14 bit plus tanda |
|
Impedansi masukan |
10 MΩ (tekanan masuk) |
|
Isolasi |
Individu terisolasi, saluran-ke-saluran dan ke sirkuit umum |
|
Di bawah/di atas rentang |
± 15% |
|
Kesalahan |
Max. 0,1% |
|
Pergeseran suhu |
Max. 47 ppm/°C (0..10V), Max. 34 ppm/°C (±10V), Max. 78 ppm/°C (0..20mA), Max. 57 ppm/°C (±20mA) |
|
Filter input (waktu naik 0-90%) |
115 ms (input tegangan), 130 ms (input arus) |
|
Waktu siklus update |
|
|
Panjang kabel medan maksimum |
600 meter (656 yard) |
|
CMRR, 50Hz, 60Hz |
120 dB |
|
NMRR, 50Hz, 60Hz |
> 40 dB pada 50 Hz, > 55 dB pada 60 Hz |
|
Tegangan isolasi nominal |
250 V |
|
Tegangan uji dielektrik |
1900 V DC ch-ch, 3250 V DC ch-ground/system, |
|
Penghambatan daya |
Tipe 2,5 W, maksimal 3,2 W |
|
Konsumsi arus +5 V Modulebus |
Tipikal 70 mA, maksimal 100 mA |
|
Konsumsi arus +24 V Modulebus |
Tipikal 90 mA, maksimal 110 mA |
|
Konsumsi arus eksternal +24 V |
0 |
Diagnosis
|
LED depan |
F (ault), R (un), W (learning) |
|
Pengawasan |
Pasokan Listrik Internal |
|
Indikasi status pengawasan |
Kesalahan modul, peringatan modul, kesalahan saluran |
Lingkungan dan sertifikasi
|
Tanda CE |
Ya, aku tahu. |
|
Keamanan listrik |
IEC 61131-2, UL 508 |
|
Lokasi yang Berbahaya |
- |
|
Sertifikasi Kelautan |
- |
|
Peringkat perlindungan |
IP20 menurut IEC 60529 |
|
Atmosfer korosif ISA-S71.04 |
G3 |
|
Kondisi operasi iklim |
0 sampai +55 °C (Menyimpan -25 sampai +70 °C), RH=5 sampai 95% tidak ada kondensasi, IEC/EN 61131-2 |
|
Tingkat polusi |
Tingkat 2, IEC 60664-1 |
|
Kondisi operasi mekanik |
IEC/EN 61131-2 |
|
EMC |
EN 61000-6-4, EN 61000-6-2 |
|
Kategori overvoltage |
IEC/EN 60664-1, EN 50178 |
|
Kelas Peralatan |
Kelas I menurut IEC 61140; (terlindung dari tanah) |
|
Suhu lingkungan maksimum |
55 °C (131 °F), untuk pemasangan vertikal di MTU kompak 40 °C (104 °F) |
|
Kepatuhan RoHS |
EN 50581:2012 |
|
Kepatuhan terhadap WEEE |
DIREKTIF 2012/19/UE |
