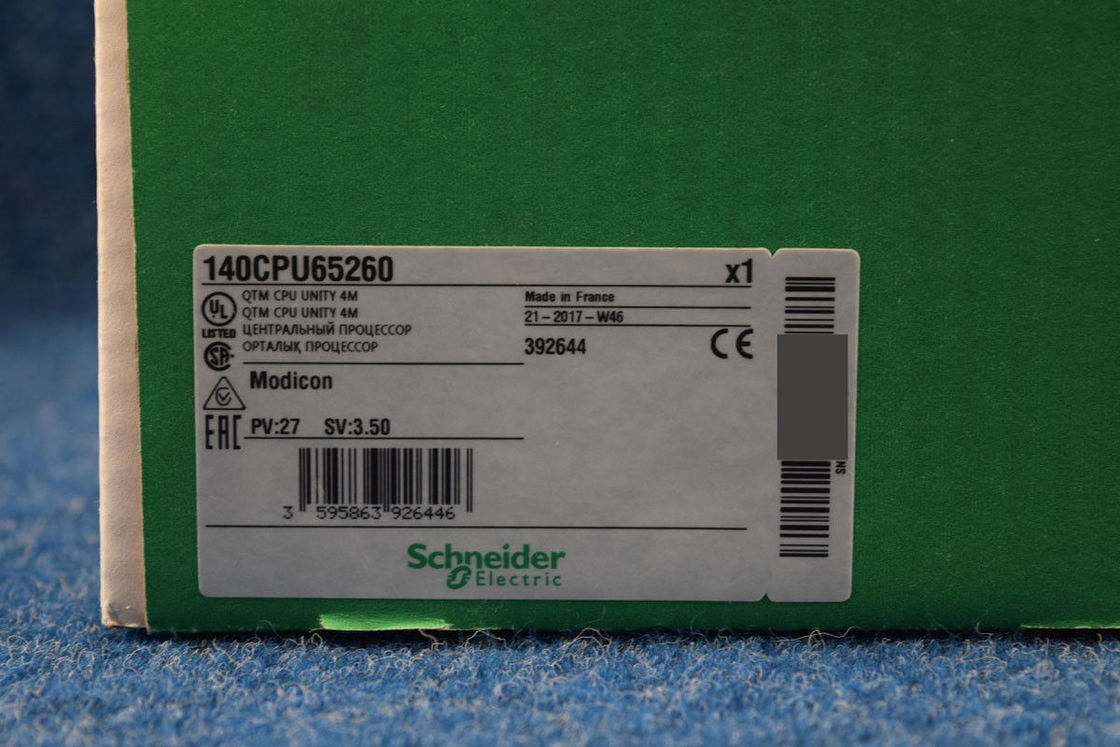

140CPU65260C Shchnider Modicon Quantum PLC CPU Slot Tunggal Prosesor 80486 Dengan Matematika

Produsen:

Modicon Quantum

Seri:

CPU Quantum

Berat:

2 lb

Produk atau komponen:

Unity processor

Frekuensi clock:

266 MHz

Jumlah slot:

10

16

2

4

6

Jumlah rak:

2 rak lokal

Jumlah stasiun I/O terdistribusi:

63 stasiun - 1 rak - 3 jaringan terdistribusi

Jumlah stasiun I/O jarak jauh:

31 - 2 rak jarak jauh

Jumlah I/O diskrit:

8000 input, 8000 output - terdistribusi - per jaringan

31744 input, 31744 output - jarak jauh

Tidak terbatas (maks 26 slot) - lokal

Jumlah I/O analog:

Tidak terbatas (maks 26 slot) - lokal

500 input, 500 output - terdistribusi - per jaringan

1984 input, 1984 output - jarak jauh

I/O spesifik aplikasi:

Penandaan waktu yang akurat

Pencacah

Input interupsi berkecepatan tinggi

Tautan serial

Jumlah modul opsional:

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Jumlah koneksi maksimum:

Tidak terbatas (AS-Interface) - lokal

6 (Profibus DP) - lokal

6 (Modbus Plus) - lokal

6 (Ethernet TCP/IP) - lokal

4 (AS-Interface) - jarak jauh

2 (AS-Interface) - terdistribusi

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII

Jenis koneksi terintegrasi:

1 Ethernet TCP/IP

1 Modbus

1 Modbus Plus

1 USB

Pemeriksaan:

Kontrol proses

Deskripsi memori:

Dapat diperluas 8 MB - penyimpanan file dengan kartu PCMCIA

Dapat diperluas 7168 kB - program dengan kartu PCMCIA

RAM internal 768 kB

Fungsi sakelar:

Sakelar kunci port memori hidup/mati

Struktur aplikasi:

4 tugas bantu

32 tugas interupsi timer

128 tugas interupsi

128 tugas interupsi I/O

1 tugas cepat periodik

1 tugas utama siklik/periodik

Waktu eksekusi per instruksi:

0,48...0,56 µs floating points

0,0525...0,075 µs Boolean

0,045...0,06 µs pada word

0,045...0,06 µs pada aritmatika fixed-point

Waktu eksekusi untuk 1 K instruksi:

9,91 65 % Boolean dan 35 % numerik

10,28 100 % Boolean

Overhead sistem:

1 ms - tugas utama

0,2 ms - tugas cepat

Kebutuhan arus bus:

2160 mA

Sinyal lokal:

1 LED merah untuk tabrakan Ethernet

1 LED hijau untuk aktivitas Ethernet (COM)

Koneksi listrik:

1 konektor betina, jenis konektor: SUB-D 9 untuk menghubungkan ke Modbus Plus

jaringan

1 konektor, jenis konektor: RJ45 untuk menghubungkan bus Modbus

1 konektor, jenis konektor: RJ45 untuk menghubungkan jaringan Ethernet

1 konektor, jenis konektor: MT-RJ (serat optik) untuk menghubungkan primer dan

PLC sekunder (arsitektur hot standby
