Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Modul Masukan | Model nomor.: | DI814 |
|---|---|---|---|
| Nomor artikel: | 3BUR001454R1 | Spesifikasi sinyal: | 24 V d.c. |
| Jumlah saluran: | 16 saluran | Jenis Sinyal: | Tenggelam saat ini |
| Jenis: | Masukan analog | Mekanika: | S800 |
| Cahaya Tinggi: | modul ethernet io,modul input output digital |
||

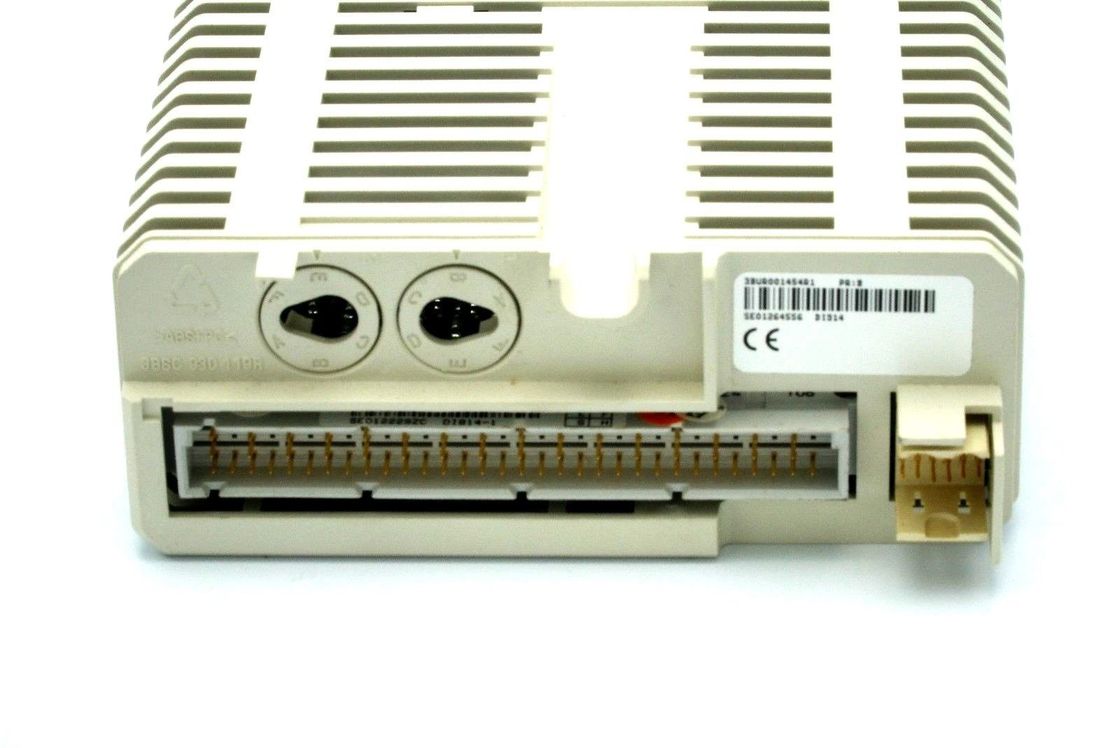

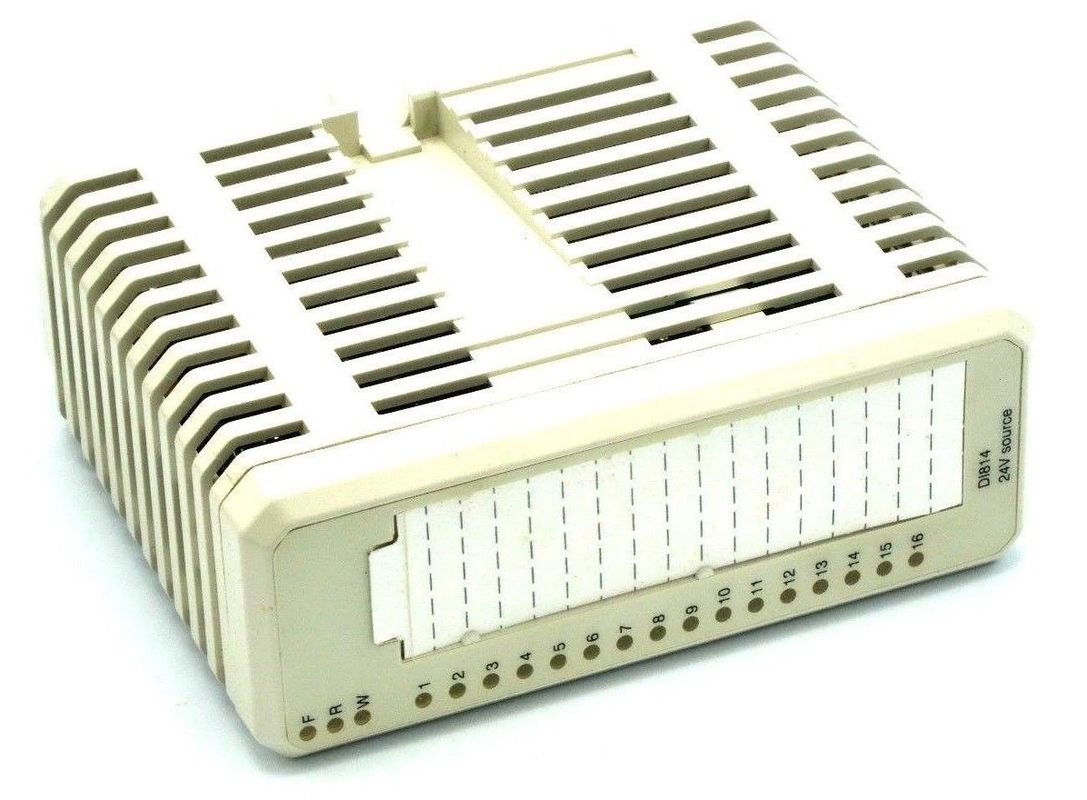

ABB 3BUR001454R1 S800 I/O Modul INPUT DIGITAL DI814 24VDC 2x8 CH.BARU
Deskripsi DI814:
Kisaran tegangan input adalah 18 hingga 30 volt dc dan sumber arus input adalah 6 mA pada 24 V. Input dibagi menjadi dua grup yang diisolasi secara individual dengan delapan saluran dan satu input pengawasan tegangan di setiap grup.Setiap saluran input terdiri dari komponen pembatas arus, komponen proteksi EMC, LED indikasi keadaan input dan penghalang isolasi optik.Input pengawasan tegangan proses memberikan sinyal kesalahan saluran jika tegangan hilang. Sinyal kesalahan dapat dibaca melalui ModuleBus.
Informasi Umum
| Jenis | Masukan digital |
| Spesifikasi sinyal | 24 V dc |
| Nomor artikel | 3BUR001454R1 |
| Jumlah saluran | 16 |
| Jenis sinyal | Sumber saat ini |
| HART | Tidak |
| BUMN | Tidak |
| Redundansi | Tidak |
| Integritas tinggi | Tidak |
| Keamanan intrinsik | Tidak |
| Mekanika | S800 |
Modul I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Data rinci
| Kisaran voltase masukan, "0" | -30..5 V |
| Kisaran voltase masukan, "1" | 15..30 V |
| impedansi masukan | 3,5 kΩ |
| Isolasi | Secara berkelompok diisolasi dari tanah, 2 kelompok dengan 8 saluran |
| Filter waktu (digital, dapat dipilih) | 2, 4, 8, 16 mdtk |
| Pembatasan arus | Daya sensor dapat dibatasi arusnya oleh MTU |
| Panjang kabel bidang maksimum | 600 meter (656 yard) |
| Nilai tegangan isolasi | 50 V |
| Tegangan uji dielektrik | 500 V ac |
| Disipasi daya | Ketik.1,8 W |
| Konsumsi saat ini +5 V Modulebus | 50 mA |
| Konsumsi saat ini +24 V Modulebus | 0 |
| Konsumsi saat ini +24 V eksternal | 0 |
Diagnostik
| LED depan | F(ault), R(un), W(arning), Saluran 1-16 ("0" atau "1") |
| Pengawasan | Tegangan proses, 1 per grup |
| Indikasi status pengawasan | Kesalahan Modul, Peringatan Modul, Kesalahan saluran |
Fitur dan keuntungan
Lingkungan dan sertifikasi
| Tanda CE | Ya |
| Keamanan listrik | IEC 61131-2, UL 508 |
| Lokasi Berbahaya | C1 Div 2 cULus, C1 Zona 2 cULus, Zona ATEX 2 |
| Sertifikasi kelautan | ABS, BV, DNV-GL, LR, RS, CCS |
| Peringkat perlindungan | IP20 menurut IEC60529 |
| Suasana korosif ISA-S71.04 | G3 |
| Kondisi operasi iklim | 0 hingga +55 °C (Penyimpanan -40 hingga +70 °C), RH=5 hingga 95 % tanpa kondensasi, IEC/EN 61131-2 |
| Tingkat pencemaran | Gelar 2, IEC 60664-1 |
| Kondisi operasi mekanis | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 dan EN 61000-6-2 |
| Kategori tegangan lebih | IEC/EN 60664-1, EN 50178 |
| Kelas peralatan | Kelas I menurut IEC 61140;(dilindungi bumi) |
| Suhu lingkungan maks | 55 °C (131 °F), untuk pemasangan vertikal di MTU kompak 40 °C (104 °F) |
| kepatuhan RoHS | EN 50581:2012 |
| kepatuhan WEEE | ARAH/2012/19/UE |
Kompatibilitas
| Gunakan dengan MTU | TU810, TU812, TU814, TU830, TU838 |
| Kode kunci | MENJADI |
Ukuran
| Tinggi | 119 mm (4,7”) |
| Lebar | 45 mm (1,77”) |
| Kedalaman | 102 mm (4,01”), 111 mm (4,37”) termasuk konektor |
| Berat | 0,15 kg (0,33 pon) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
