Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Modul Keluaran | Model nomor.: | AO815 |
---|---|---|---|
Nomor artikel: | 3BSE052605R1 | Spesifikasi sinyal: | 4...20 mA |
Jumlah saluran: | 8 Saluran | Jenis Sinyal: | Tunggal unipolar berakhir |
Jenis: | Hasil analog | Mekanika: | S800 |
Cahaya Tinggi: | modul ethernet io,modul input output digital |

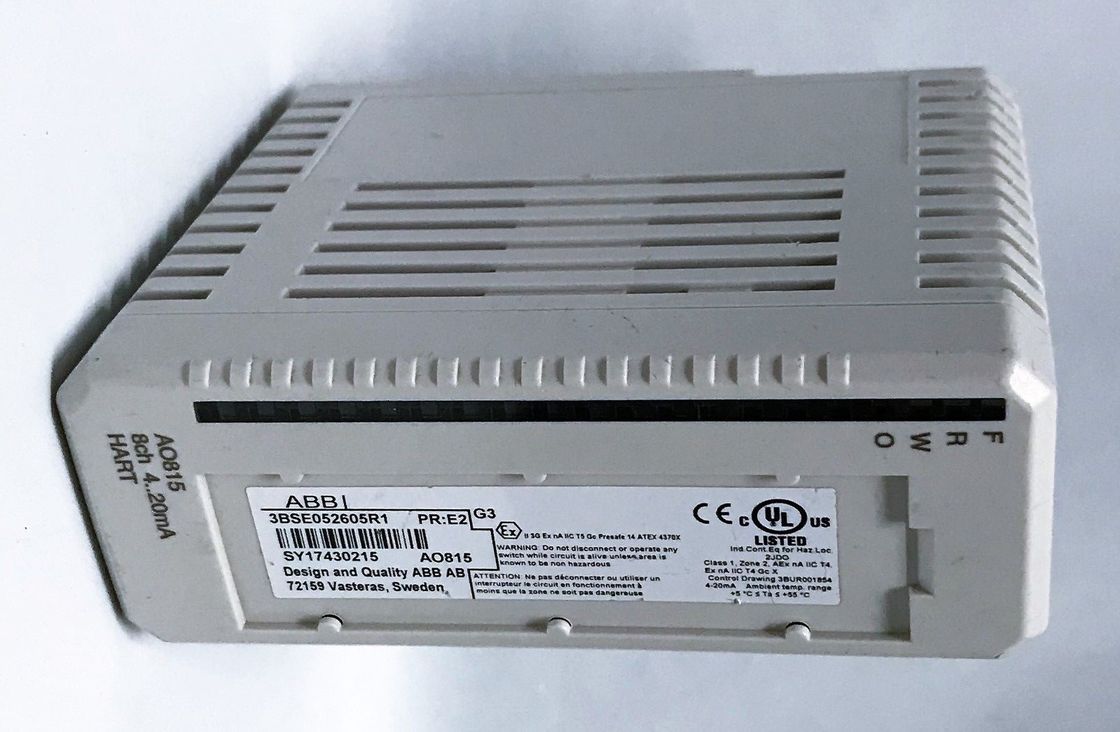

ABB AO815 Analog Output 1x8 chanel dengan Modul HART 3BSE052605R1 S800 I/O
Deskripsi AO815
Modul Keluaran Analog AO815 memiliki 8 saluran keluaran analog unipolar.Modul melakukan diagnostik mandiri secara siklis.Diagnostik modul meliputi:
Modul ini memiliki fungsionalitas pass-through HART.Hanya komunikasi titik ke titik yang didukung.Filter keluaran harus diaktifkan pada saluran yang digunakan untuk komunikasi HART.
Informasi Umum
Jenis | Hasil analog |
Spesifikasi sinyal | 4..20 mA |
Nomor artikel | 3BSE052605R1 |
Jumlah saluran | 8 |
HART | Ya |
BUMN | Tidak |
Redundansi | Tidak |
Integritas tinggi | Tidak |
Keamanan intrinsik | Tidak |
Mekanika | S800 |
Data rinci
Resolusi | 12 bit |
Isolasi | Secara berkelompok diisolasi dari tanah |
Di bawah / di atas jangkauan | ± 15% |
Beban keluaran | Maks 750Ω |
Kesalahan | Maks.0,1% |
Penyimpangan suhu | Maks.50 ppm/°C |
Filter input (waktu naik 0-90%) | 23 mdtk (0-90%), maks 4 mA / 12,5 mdtk |
Perbarui waktu siklus | 10 mdtk |
Pembatasan arus | Sirkuit pendek bukti output terbatas saat ini |
Panjang kabel bidang maksimum | 600 meter (656 yard) |
Nilai tegangan isolasi | 50 V |
Tegangan uji dielektrik | 500 V ac |
Disipasi daya | 3,5 W (khas) |
Konsumsi saat ini +5 V Modulebus | Maks.125 mA |
Konsumsi saat ini +24 V Modulebus | 0 |
Konsumsi saat ini +24 V eksternal | Maks.165 mA |
Diagnostik
LED depan | F(ault), R(un), W(arning), O(SP) |
Pengawasan | Kesalahan Modul: Daya output rendah.Kesalahan Saluran: Sirkuit terbuka (untuk arus >1 mA) |
Indikasi status pengawasan | Kesalahan Modul, Peringatan Modul, Kesalahan Saluran |
Modul I/O
AI801 | AI810 | AI815 | AI820 | AI825 |
AI830A | AI835A | AI843 | AI845 | AI880A |
AI890 | AI893 | AI895 | AO801 | AO810V2 |
AO815 | AO820 | AO845A | AO890 | AO895 |
DI801 | DI802 | DI803 | DI810 | DI811 |
DI814 | DI818 | DI820 | DI821 | DI825 |
DI828 | DI830 | DI831 | DI840 | DI880 |
DI890 | DO801 | DO802 | DO810 | DO814 |
DO815 | DO818 | DO820 | DO821 | DO828 |
DO840 | DO880 | DO890 | DP820 | DP840 |
Fitur dan keuntungan
Ukuran
Tinggi | 119 mm (4,7”) |
Lebar | 45 mm (1,77”) |
Kedalaman | 102 mm (4,01”), 111 mm (4,37”) termasuk konektor |
Berat | 0,21 kg (0,46 pon) |
Kompatibilitas
Gunakan dengan MTU | TU810, TU812, TU814, TU830, TU833 |
Kode kunci | DB |
