Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Modul Masukan | Model nomor.: | AI895 |
|---|---|---|---|
| Nomor artikel: | 3BSC690086R1 | Spesifikasi sinyal: | 4...20 mA |
| Jumlah saluran: | 8 Saluran | Jenis Sinyal: | Tunggal unipolar berakhir |
| Jenis: | Masukan analog | Mekanika: | S800 |
| Cahaya Tinggi: | modul ethernet io,modul input output digital |
||

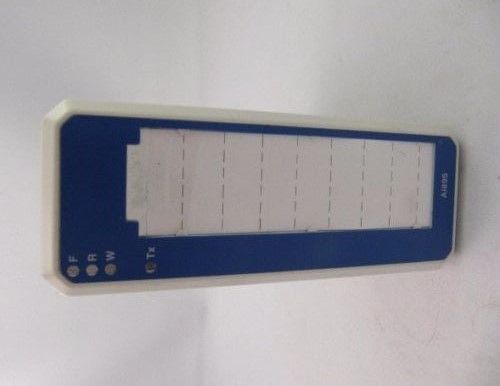

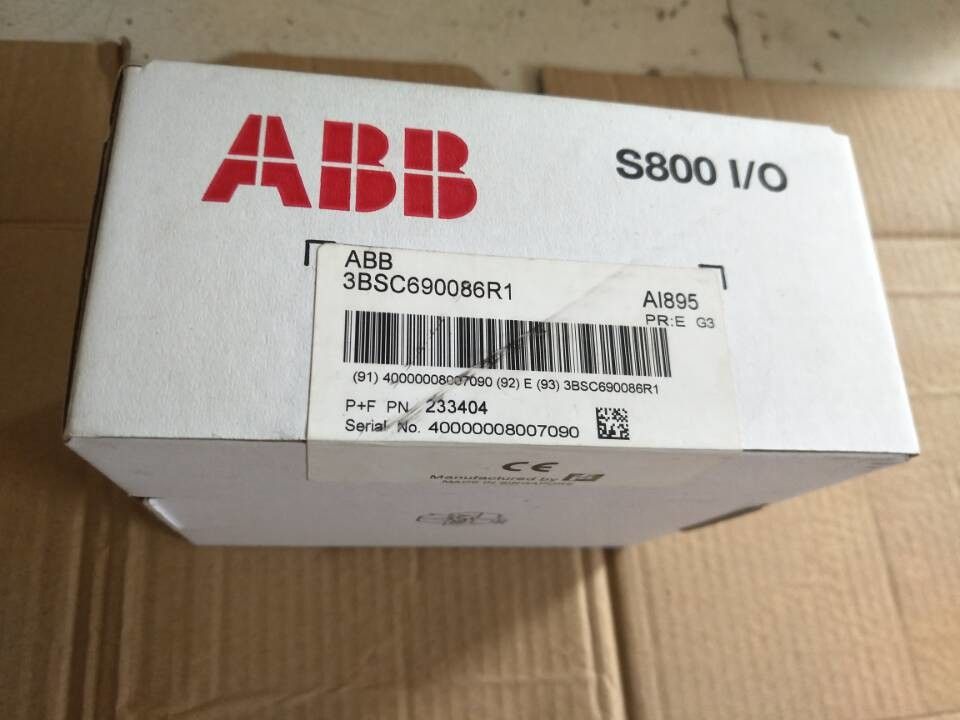

Modul Input Analog Seri ABB S800 AI895 3BSC690086R1, 8 saluran, 4-20mA/Hart
Deskripsi AI895 :
Modul Input Analog AI895 dapat langsung menghubungkan pemancar 2-kawat dan dengan koneksi tertentu juga dapat menghubungkan pemancar 4-kawat tanpa kehilangan kemampuan HART.Modul Input Analog AI895 memiliki 8 saluran.Modul ini mencakup komponen perlindungan Keselamatan Intrinsik pada setiap saluran untuk koneksi ke peralatan proses di area berbahaya tanpa memerlukan perangkat eksternal tambahan.Setiap saluran dapat memberi daya dan memantau pemancar proses dua kabel dan komunikasi HART.Penurunan tegangan input dari input saat ini biasanya 3 V, termasuk PTC.Pasokan pemancar untuk setiap saluran mampu menyediakan setidaknya 15 V pada arus loop 20 mA untuk memberi daya pada pemancar proses bersertifikat Ex dan dibatasi hingga 23 mA dalam kondisi beban berlebih.
TU890 dan TU891 Compact MTU dapat digunakan dengan modul ini dan memungkinkan koneksi dua kabel ke perangkat proses tanpa terminal tambahan.TU890 untuk aplikasi Ex dan TU891 untuk aplikasi non Ex.
Informasi Umum
| Jenis | Masukan Analog |
| Spesifikasi sinyal | 4...20 mA |
| Nomor artikel | 3BSC690086R1 |
| Jumlah saluran | 8 |
| Jenis sinyal | Tunggal unipolar berakhir |
| HART | Ya |
| BUMN | Tidak |
| Redundansi | Tidak |
| Integritas tinggi | Tidak |
| Keamanan intrinsik | Ya |
| Mekanika | S800 |
Modul I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Data rinci
| Resolusi | 12 bit |
| Isolasi | Secara berkelompok diisolasi dari tanah |
| Di bawah / di atas jangkauan | 1,5 / 22 mA |
| Kesalahan | Ketik.0,05%, Maks.0,1% |
| Penyimpangan suhu | Ketik.100 ppm/°C |
| Filter input (waktu naik 0-90%) | 20 mdtk |
| Pembatasan arus | Dibangun pada daya pemancar terbatas saat ini |
| CMRR, 50Hz, 60Hz | >80 dB |
| NMRR, 50Hz, 60Hz | >10 dB |
| Nilai tegangan isolasi | 50V |
| Tegangan uji dielektrik | 500V ac |
| Disipasi daya | 4,75 W |
| Konsumsi saat ini +5 V Modulebus | Ketik.130 mA |
| Konsumsi saat ini +24 V eksternal | Ketik.270 mA, Maks.<370 mA |
Diagnostik
| LED depan | F(ault), R(un), W(arning), Tx (komunikasi HART) |
| Pengawasan | Pasokan proses internal |
Fitur dan keuntungan
• 8 saluran untuk 4...20 mA, input unipolar ujung tunggal.
• Komunikasi HART.
• 1 grup berisi 8 saluran yang diisolasi dari ground.
• Daya dan monitor untuk pemancar dua kabel bersertifikasi Ex.
• Input analog non-penyimpanan energi untuk sumber bertenaga eksternal.
Kompatibilitas
| Gunakan dengan MTU | TU890, TU891 atau TU891Z |
| Kode kunci | AE |
Ukuran
| Tinggi | 119 mm (4,7”) |
| Lebar | 45 mm (1,77”) |
| Kedalaman | 102 mm (4,01”), 111 mm (4,37”) termasuk konektor |
| Berat | 0,2 kg (0,44 pon) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
