Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Modul Masukan | Model nomor.: | AI825 |
|---|---|---|---|
| Nomor artikel: | 3BSE036456R1 | Spesifikasi sinyal: | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V |
| Jumlah saluran: | 4 | HART: | Tidak |
| Jenis: | Masukan analog | Mekanika: | S800 |
| Menyoroti: | modul input output digital,modul plc io |
||
Modul Input Analog ABB S800 AI825 3BSE036456R1 Modul I/O Digital 4 saluran
Deskripsi AI825:
Modul Input Analog AI825 memiliki 4 input arus/tegangan bipolar terpisah galvanis.Setiap saluran dapat berupa input tegangan atau arus.
Modul ini memiliki input arus searah yang tahan hingga 6,3 V dan input arus terproteksi kelebihan tegangan yang tahan hingga +30 V dc Arus dibatasi oleh resistor PTC.
Daya ke tahapan input diubah dari 24 V pada ModuleBus.
Informasi Umum
| Jenis | Masukan Analog |
| Spesifikasi sinyal | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V |
| Nomor artikel | 3BSE036456R1 |
| Jumlah saluran | 4 |
| HART | Tidak |
| BUMN | Tidak |
| Redundansi | Tidak |
| Integritas tinggi | Tidak |
| Keamanan intrinsik | Tidak |
| Mekanika | S800 |
Modul I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Data Rinci:
| Resolusi | 14 bit tanda plus |
| impedansi masukan | 10 MΩ (masukan tegangan) 50 Ω (masukan saat ini) |
| Isolasi | Terisolasi secara individual, saluran-ke-saluran dan ke sirkuit umum |
| Di bawah / di atas jangkauan | ± 15% |
| Kesalahan | Maks.0,1% |
| Penyimpangan suhu | Maks.47 ppm/°C (0..10V), Maks.34 ppm/°C (±10V), Maks.78 ppm/°C (0..20mA), Maks.57 ppm/°C (±20mA) |
| Filter input (waktu naik 0-90%) | 115 ms (masukan tegangan), 130 ms (masukan arus) |
| Perbarui waktu siklus | < 10 md |
| Panjang kabel bidang maksimum | 600 meter (656 yard) |
| CMRR, 50Hz, 60Hz | 120 dB |
| NMRR, 50Hz, 60Hz | > 40 dB pada 50 Hz, >55 dB pada 60 Hz |
| Nilai tegangan isolasi | 250 V |
| Tegangan uji dielektrik | 1900 V dc ch-ch, 3250 V dc ch-tanah/sistem, |
| Disipasi daya | Ketik.2,5 W, Maks.3,2 W |
| Konsumsi saat ini +5 V Modulebus | Ketik.70 mA, Maks.100 mA |
| Konsumsi saat ini +24 V Modulebus | Ketik.90 mA, Maks.110 mA |
| Konsumsi saat ini +24 V eksternal | 0 |
Diagnostik
| LED depan | F(ault), R(un), W(arning) |
| Pengawasan | Catu Daya Internal |
| Indikasi status pengawasan | Kesalahan Modul, Peringatan Modul, Kesalahan saluran |
Fitur dan keuntungan
Kompatibilitas
| Gunakan dengan MTU | TU811, TU813, TU831 |
| Kode kunci | DA |
Ukuran
| Tinggi | 119 mm (4,7”) |
| Lebar | 45 mm (1,77”) |
| Kedalaman | 102 mm (4,01”), 111 mm (4,37”) termasuk konektor |
| Bobot | 0,22 kg (0,49 pon) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

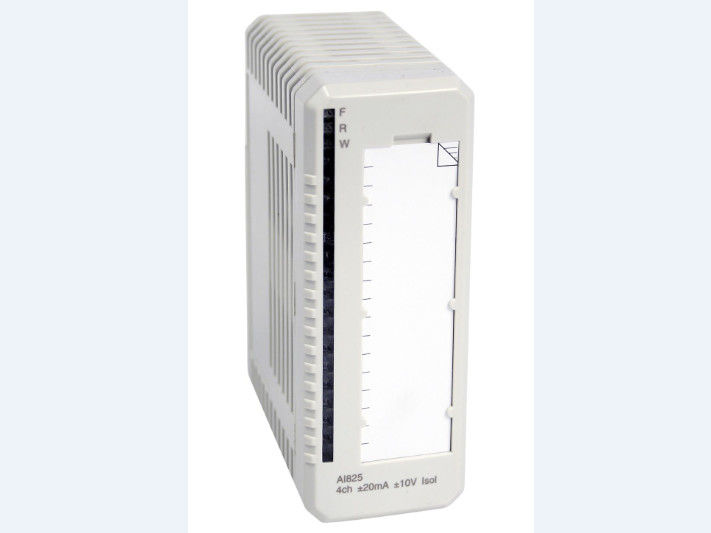

Gambar AI825
