Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Modul Masukan | Model nomor.: | AI815 |
---|---|---|---|
Nomor artikel: | 3BSE052604R1 | Spesifikasi sinyal: | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
Jumlah saluran: | 8 | Jenis Sinyal: | Tunggal unipolar berakhir |
HART: | Ya | Mekanika: | S800 |
Cahaya Tinggi: | modul input output digital,modul plc io |

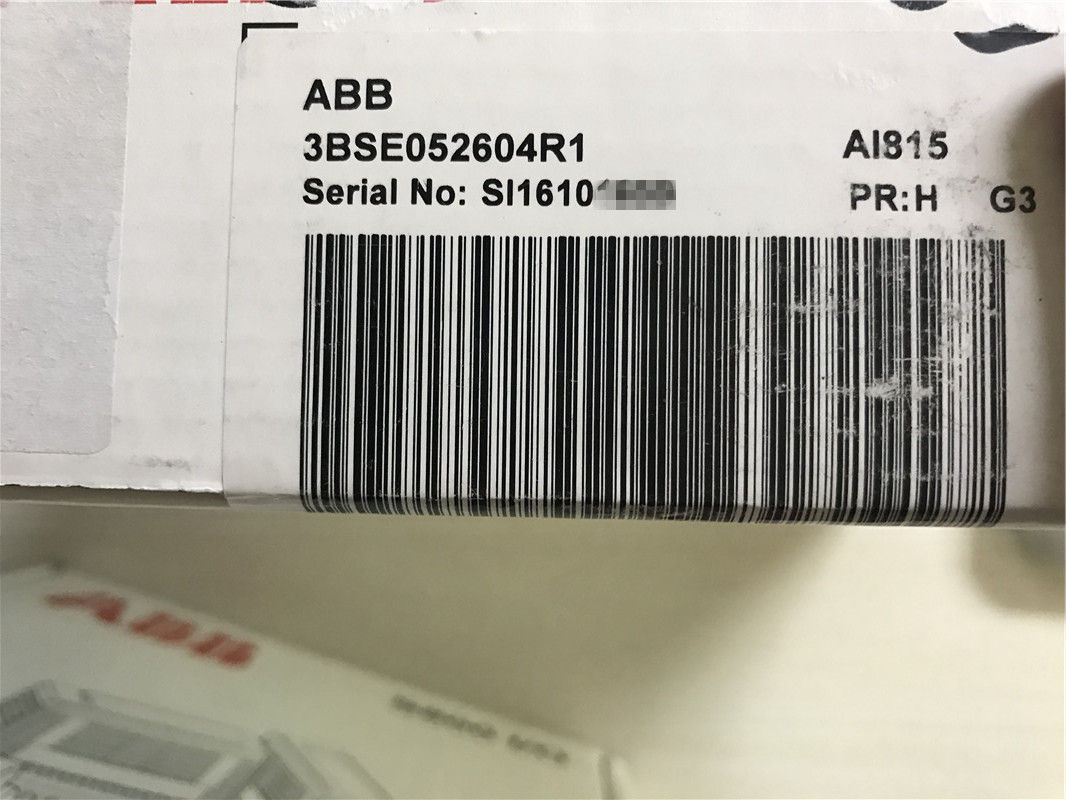

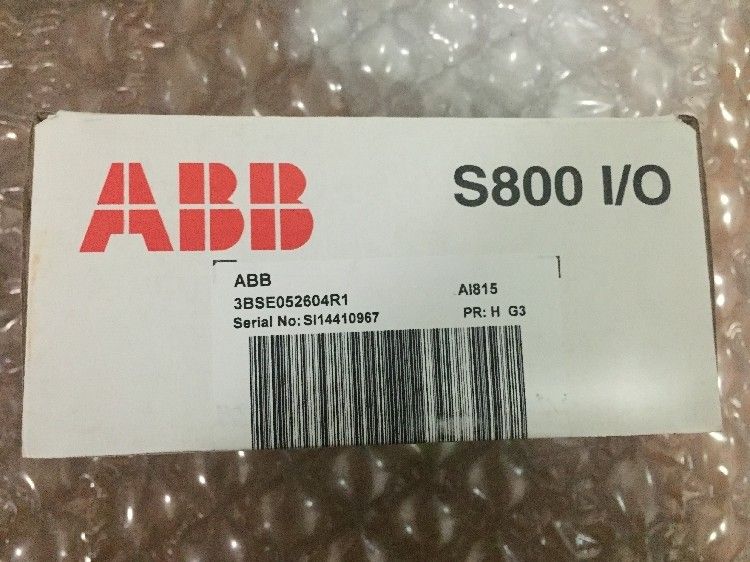

Modul IO Digital ABB AI815 8 saluran Modul Input Analog 3BSE052604R1
Informasi Umum
Jenis | Masukan Analog |
Spesifikasi sinyal | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
Nomor artikel | 3BSE052604R1 |
Jumlah saluran | 8 |
Jenis sinyal | Tunggal unipolar berakhir |
HART | Ya |
BUMN | Tidak |
Redundansi | Tidak |
Integritas tinggi | Tidak |
Keamanan intrinsik | Tidak |
Mekanika | S800 |
Data Rinci:
Resolusi | 12 bit |
impedansi masukan | 10 MΩ (masukan tegangan) 250 Ω (input saat ini termasuk PTC) |
Isolasi | Secara berkelompok diisolasi dari tanah |
Di bawah / di atas jangkauan | 0 / +15% |
Kesalahan | Maks.0,1% |
Penyimpangan suhu | Maks.50 ppm/°C |
Filter input (waktu naik 0-90%) | 290 mdtk |
Perbarui waktu siklus | 10 mdtk |
Pembatasan arus | Dibangun pada daya pemancar terbatas saat ini |
Panjang kabel bidang maksimum | 600 meter (656 yard) |
NMRR, 50Hz, 60Hz | > 40 dB |
Nilai tegangan isolasi | 50 V |
Tegangan uji dielektrik | 500 V ac |
Disipasi daya | 3,5 W |
Konsumsi saat ini +5 V Modulebus | 100 mA |
Konsumsi saat ini +24 V Modulebus | Maks.265 mA (22 mA + 1,32 * arus pemancar) |
Konsumsi saat ini +24 V eksternal | 50 mA |
Deskripsi AI815 :
Modul Input Analog AI815 memiliki 8 saluran.Modul dapat dikonfigurasi untuk input tegangan atau arus.Sinyal arus dan tegangan tidak dapat dicampur pada modul I/O yang sama.Masukan tegangan dan arus mampu menahan tegangan lebih atau tegangan kurang minimal 11 V dc
Resistansi input untuk input tegangan lebih besar dari 10 M ohm, dan resistansi input untuk input arus adalah 250 ohm.Modul ini mendistribusikan pasokan pemancar eksternal yang kompatibel dengan HART ke setiap saluran.Ini menambahkan koneksi sederhana untuk mendistribusikan suplai ke pemancar 2-kawat atau 3-kawat.Daya pemancar diawasi dan arus dibatasi.Jika catu daya eksternal digunakan untuk memberi makan pemancar HART, catu daya harus kompatibel dengan HART.
Fitur dan keuntungan
MTU yang cocok dengan produk ini
TU810V1 / TU812V1 / TU814V1 / TU830V1 / TU833 / TU835V1 / TU838
Diagnostik
LED depan | F(ault), R(un), W(arning) |
Pengawasan | Kesalahan modul, jika: pembacaan kembali analog, tegangan referensi, catu daya internal, checksum, pengawas, dan kesalahan memori Kesalahan saluran eksternal, jika: catu daya eksternal rendah, kesalahan daya pemancar |
Indikasi status pengawasan | Kesalahan Modul, Peringatan Modul, Kesalahan saluran |
Ukuran
Tinggi | 119 mm (4,7”) |
Lebar | 45 mm (1,77”) |
Kedalaman | 102 mm (4,01”), 111 mm (4,37”) termasuk konektor |
Bobot | 0,23 kg (0,51 pon) |
