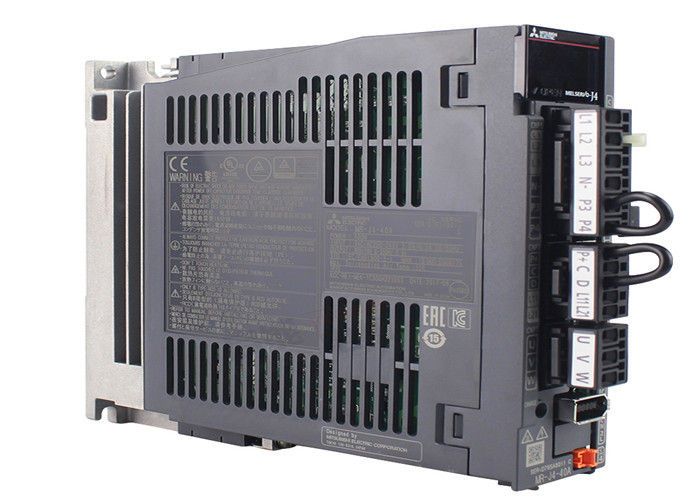

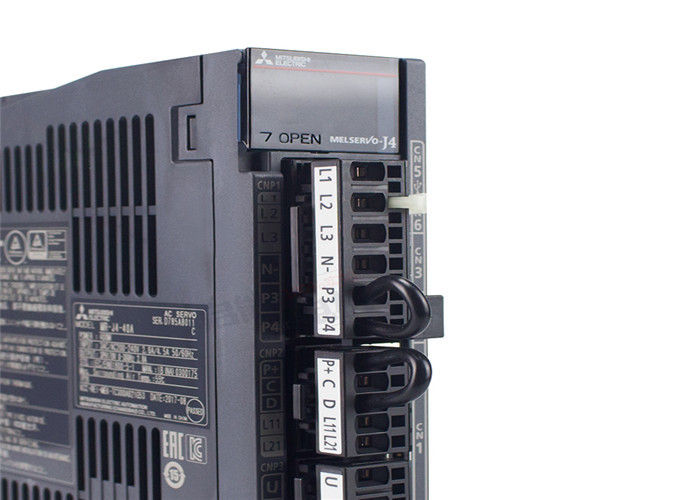

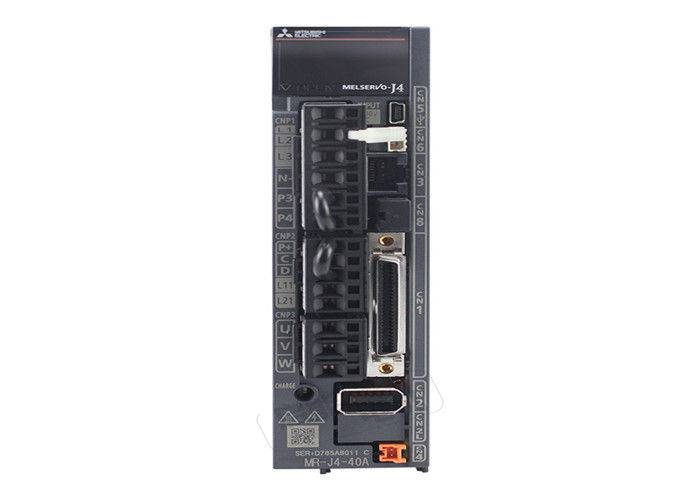

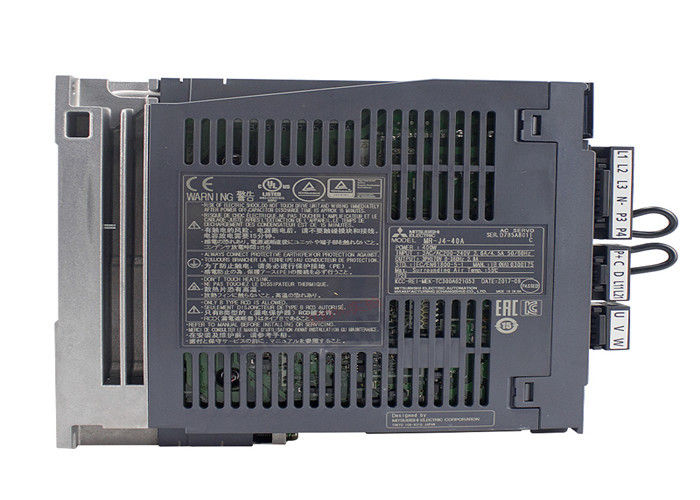

Servo Amplifier MR-J4-200A Servo Industri Drive Mitsubishi Tiga fase AC170 V

    Servo Amplifier MR-J4-200A Servo Industri Drive Mitsubishi Tiga fase AC170 V

• Nama seri: MELSERVO-J4 series

• Antarmuka perintah: Antarmuka serba guna

• Kelas tegangan: 200V

• Motor diberi output [KW]: Dua

• Nama penguat servo: MR-J4-200A

• output Tegangan terukur: Tiga fase AC170 V

• Nilai arus [A]: 11,0

• Input daya sirkuit utama Tegangan dan frekuensi (Catatan 1): Tiga fase atau fase tunggal AC200 V ~ 240 V, 50 Hz / 60 Hz (Catatan 16)

• Nilai arus (Catatan 14) [A]: 10,5

• Fluktuasi tegangan yang diijinkan: Tiga fase atau fase tunggal AC170 V ~ 264 V (Catatan 16)

• Fluktuasi frekuensi yang diijinkan: Dalam ± 5%

• Sirkuit kontrol input power supply Tegangan dan frekuensi: Single-phase AC200 V ~ 240 V, 50 Hz / 60 Hz

• Nilai arus [A]: 0,2

• Fluktuasi tegangan yang diijinkan: Fasa-tunggal AC170 V ~ 264 V

• Fluktuasi frekuensi yang diijinkan: Dalam ± 5%

• Konsumsi daya [W]: Tiga puluh Antarmuka untuk daya: DC24 V ± 10% (kapasitas arus yang dibutuhkan: termasuk 0,5 A (sinyal konektor CN8))

• metode kontrol: Kontrol gelombang PWM Sinusoidal dan sistem kontrol saat ini

• Daya regeneratif yang diizinkan Servo amplifier built-in resistor regeneratif (Catatan 2, 3) [W]: Seratus

• Resistor regeneratif eksternal (aksesori standar) (Catatan 2, 3, 11, 12) [W]:> -

• Rem dinamis: Built-in (Catatan 4)

• Fungsi komunikasi: USB: koneksi ke komputer pribadi (korespondensi MR Configurator2)
  RS-422 / RS-485: 1 hingga 32 sumbu: n komunikasi (Catatan 10)

• Encoder output pulse: Korespondensi (pulsa fase ABZ)

• Monitor analog: 2 saluran

• Mode kontrol posisi Frekuensi pulsa input maksimum: 4 Mpulses / s (penerima diferensial waktu), 200 kpulses / s (saat kolektor terbuka)

• Pulsa umpan balik posisi: Resolusi encoder (resolusi per servo motor rotasi 1): 22-bit

• Pembesaran pulsa perintah: Perlengkapan elektronik A / B ganda A = 1 ~ 16777215, B = 1 ~ 16777215,1 / 10 <A / B <4000

• Pengaturan lebar lebar posisi: 0 pulsa ~ ± 65535 pulsa (satuan perintah pulsa)

• Kesalahan yang berlebihan: ± 3 putaran

• Batas torsi: Pengaturan parameter atau diatur oleh input analog eksternal (DC0 V ~ + 10 V / torsi maksimum)

• Mode kontrol kecepatan Rentang kendali kecepatan: Perintah kecepatan analog 1: 2000, perintah kecepatan internal 1: 5000

• Input perintah kecepatan analog: DC0 V ~ ± 10 V / kecepatan terukur (kecepatan rotasi pada 10 V dapat diubah di [Pr. PC12])

• Tingkat variasi kecepatan: ± 0,01% atau kurang (variasi beban: 0% hingga 100%), 0% (fluktuasi daya: ± 10%) ± 0,2% atau kurang: hanya (suhu sekitar 25 ° C ± 10 ° C) ketika perintah kecepatan analog

• Batas torsi: Pengaturan parameter atau diatur oleh input analog eksternal (DC0 V ~ + 10 V / torsi maksimum)

• Mode kontrol torsi Input perintah torsi analog: DC0 V ~ ± 8 V / torsi maksimum (impedansi input: 10 kΩ ~ 12 kΩ)

• Batas kecepatan: Pengaturan parameter atau diatur oleh input analog eksternal (DC0 V ~ ± 10 V / kecepatan terukur)

• Mode pemosisian: Tidak sesuai (Catatan 17)

• Kontrol penuh tertutup: metode komunikasi 2 kawat (Catatan 9)

• Antarmuka mesin enkode akhir: Komunikasi serial kecepatan tinggi Mitsubishi

• Fungsi servo: Kontrol penekanan getaran lanjutan Ⅱ, filter adaptif Ⅱ, filter kuat, penyetelan otomatis, penyesuaian sekali sentuh, fungsi hard drive, fungsi perekam drive, fungsi diagnostik mesin, fungsi monitor daya, kontrol jejak super (Catatan 15), kehilangan fungsi koreksi gerak (Catatan 15)

• Fungsi proteksi: Pemutusan arus berlebih, pemutus tegangan lebih regeneratif, pematian berlebihan (panas elektronik), perlindungan overheating motor servo, perlindungan kesalahan enkoder, perlindungan kesalahan regeneratif, perlindungan undervoltage, perlindungan kegagalan daya seketika, perlindungan kecepatan berlebih, berlebihan perlindungan kesalahan, deteksi dan perlindungan kutub magnet, perlindungan kesalahan kontrol servo linear

• Fitur keamanan: STO (IEC / EN 61800-5-2)

• Kinerja yang aman: - Standar sertifikasi pihak ketiga: EN ISO 13849-1 Kategori 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3, EN 61800-5-2 (Catatan 20)

• Kinerja respons: 8 ms atau kurang (masukan STO off → energi cut-off)

• Tes pulsa input (STO) (Catatan 7): Uji interval pulsa: 1 Hz ~ 25 Hz, uji pulsa off time: Hingga 1 ms

• Diharapkan waktu kegagalan berbahaya rata-rata (MTTFd): MTTFd ≧ 100 [tahun] (314a)

• Cakupan diagnostik (DC): DC = sedang (Medium), 97,6 [%]

• Probabilitas rata-rata dari kegagalan yang berbahaya (PFH): PFH = 6,4 × 10 -9 [1 / h]

• Kepatuhan Luar Negeri: Korespondensi dengan standar dan undang-undang internasional, Rujukan Standar, silakan lihat.

• Struktur (kelas perlindungan): Sedikit di atas dingin, terbuka (IP20)

• Pemasangan kontak: - Input power supply tiga fase: Ya (Catatan 6)

• Input catu daya fase tunggal: Tidak benar

• Kondisi lingkungan Suhu sekitar: Operasi: 0 ° C ~ 55 ° C (tidak ada pembekuan), penyimpanan: -20 ° C ~ 65 ° C (tidak ada pembekuan)

• Kelembaban udara: Pengoperasian / penyimpanan: 90% RH atau kurang (non-kondensasi)

• atmosfer: Indoors (tidak ada sinar matahari langsung), bahwa tidak ada gas korosif, gas yang mudah terbakar, kabut minyak, debu dan kotoran

• elevasi: Di ​​atas permukaan laut 2000 m atau kurang (Catatan 18)

• Ketahanan getaran: 5,9 m / s 2, 10 Hz ~ 55 Hz (X, Y, Z setiap arah)

• massa [kg]: 2.1

• Berat Pengiriman: 3.1 Kg

Shenzhen Wisdomlong Technology CO., LTD

Kontak orang: Suki

Email: wtl2502keji@163.com

Skype: wtl2502

Tel: + 86-13268302140

Ketentuan:
Kami mengirim ke seluruh dunia dan menerima T / T dan Paypal.
Semua item tergantung pada ketersediaan dan melewati pengujian dan pemeriksaan QA kami.

Waktu penyelesaian:
Proses pemesanan standar adalah 1-2 hari kerja ditambah metode pengiriman yang dipilih.
Layanan terburu-buru dan di luar jam tersedia dengan biaya tambahan

Pengemasan dan Penanganan:
Item yang dikemas dengan aman dalam karton pengiriman kustom untuk perlindungan.


Pengiriman:
Kami mengirimkan penggunaan worldwid UPS, FedEx, DHL, atau Truck Freight bila diperlukan.
Panggilan untuk menggunakan layanan pengiriman selain yang terdaftar.
Pelanggan Internasional bertanggung jawab atas semua biaya Bea Cukai, PPN, dan biaya lainnya yang diterapkan oleh mereka
masing-masing negara.

Semua pengiriman sepenuhnya diasuransikan.
