SIMATIC TDC (Teknologi dan Kontrol Drives) adalah sistem otomasi digital yang menampilkan kekuatan komputasi sangat tinggi dan kemampuan untuk memproses program yang sangat besar. Perpustakaan yang luas dengan kira-kira. 300 blok fungsi siap pakai tersedia untuk rekayasa cepat.
Manfaat
SIMATIC TDC memberikan tingkat kompetensi tertinggi ketika datang ke kontrol gerak dan teknologi kontrol loop tertutup.
SIMATIC TDC terutama membedakan dirinya sebagai sistem multi-processing yang efektif dan dapat disinkronkan.
Aplikasi
TDC SIMATIC digunakan, khususnya, dalam teknik pabrik, metalurgi dan industri teknologi rolling mill serta di sektor distribusi energi.
Semua modul dalam sub-set SIMATIC TDC terhubung melalui bus backplane 64-bit berkinerja tinggi. Ini memungkinkan data dipertukarkan di antara semua modul, hampir dalam siklus jam prosesor.
Fungsi Konfigurasi grafis gratis
SIMATIC TDC dikonfigurasi dengan alat SIMATIC grafis berbasis Windows LANGKAH 7, CFC dan opsional SFC. Paket perangkat lunak D7-SYS melengkapi alat rekayasa CFC dengan blok fungsi untuk SIMATIC TDC serta sistem operasi berkinerja tinggi.GlobalDataMemoryUntuk tugas otomatisasi yang rumit, mungkin diperlukan pertukaran data antar CPU di beberapa rak. Untuk tujuan ini, GlobalDataMemory (GDM) dapat digunakan sebagai memori sentral untuk kopling maksimum 44 rak.Via memori ini, data dapat dipertukarkan antar rak di antara semua CPU dalam sistem. Ini berarti bahwa lebih dari 800 CPU dapat digunakan dalam sistem. GDM terdiri dari rak di mana hanya modul GDM yang dapat disisipkan. Dengan demikian dapat dioperasikan dalam mode khusus, sangat cepat. Layanan dan commissioning Layanan dan komisioning dilakukan langsung dari antarmuka konfigurasi grafis LANGKAH 7 dan CFC. Program modul prosesor lainnyaCFCs untuk modul SIMADYN D PM5, PM6, untuk FM 458 - 1 modul aplikasi DP, atau untuk modul teknologi T400 dapat ditransfer dengan sangat mudah ke CPU sistem otomatisasi SIMATIC TDC.
Kontak person: Anna
E-mail: kebijaksanaanlongkeji@163.com
Ponsel: + 0086-13534205279
Produk S imilar
Bestellnummer /
nomor bagian
Bezeichnung / penunjukan Eingehaltene Normen /
kepatuhan terhadap Standar *)
6DD1682-0CH2 Subrack UR5213 1), 2), 3), 4), 5)
Modul CPU 6DD1600-0BA1 CPU551 1), 2)
Modul CPU 6DD1600-0BA2 CPU551 1), 2)
6DD1640-0AH0 Signalmodule SM500 1), 2)
Modul Komunikasi 6DD1661-0AD1 CP50M1 1), 2)
Modul Komunikasi 6DD1661-0AE1 CP51M1 1), 2)
Modul Komunikasi 6DD1660-0BF0 CP52M0 1), 2)
Modul Komunikasi 6DD1660-0BG0 CP52IO 1), 2)
6DD1660-0BH0 Modul Komunikasi CP52A0 1), 2)
Modul Komunikasi 6DD1660-0BJ0 CP53M0 1), 2)
6DD1681-0AE2 Interfacemodul SB10 1), 2)
6DD1681-0AJ1 Interfacemodul SU12 1), 2)
6DD1681-0GK0 Interfacemodul SU13 1), 2)
6DD1681-0AF4 Interfacemodul SB60 1), 2), 3)
6DD1681-0EB3 Interfacemodul SB61 1), 2)
6DD1681-0AG2 Interfacemodul SB70 1), 2), 3)
6DD1681-0DH1 Interfacemodul SB71 1), 2)
6DD1610-0AH3 MC521 Memory Card 1), 2)
6DD1610-0AH4 Kartu Memori MC500 1), 2)
6DD1610-0AH6 MC510 Memory Card
Peralatan listrik memiliki komponen yang berada pada tingkat voltase yang berbahaya. Jika petunjuk ini tidak dipatuhi secara ketat, ini dapat menyebabkan cedera tubuh yang parah dan kerusakan material.
Hanya personel yang berkualifikasi tepat yang dapat bekerja pada peralatan ini atau di sekitarnya.
Personil ini harus benar-benar mengetahui tentang semua peringatan dan tindakan layanan sesuai dengan Panduan Pengguna ini.
Pengoperasian peralatan yang sukses dan aman ini tergantung pada instalasi, operasi dan pemeliharaan yang tepat
1. Memesan informasi

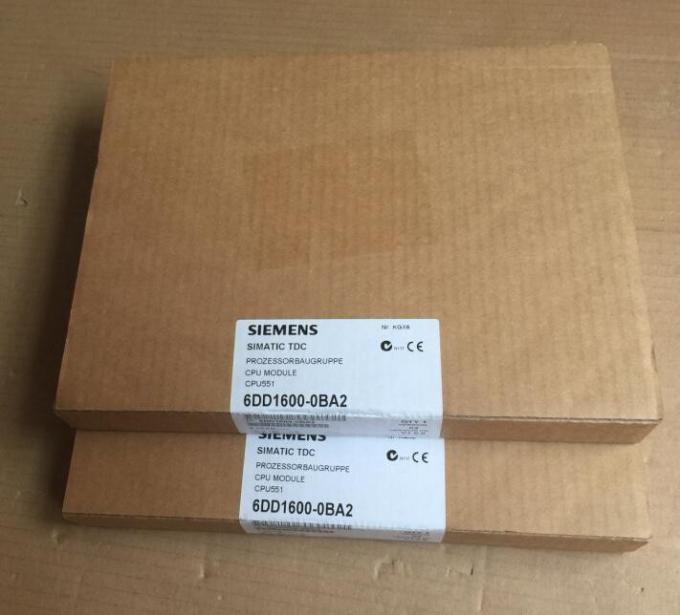

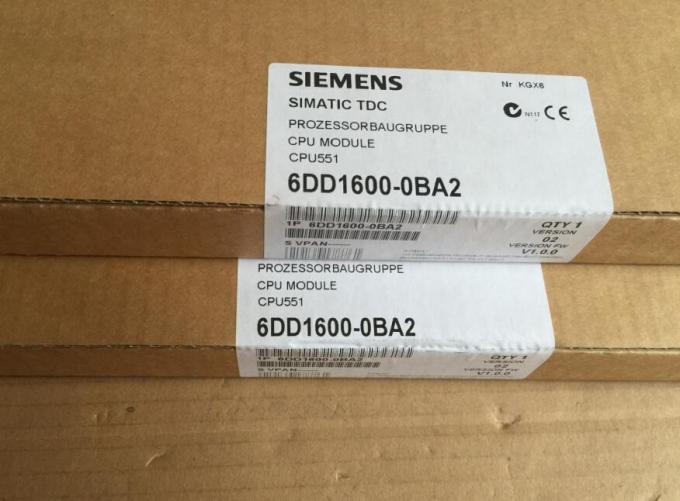

6DD1600-0BA2 modul CPU PM6
2. Deskripsi fungsi
Modul CPU memproses tugas loop terbuka dan tertutup yang menuntut sangat tinggi
kinerja komputasi, atau di mana program ini sangat besar. Mereka punya
· 8 input biner
di mana maksimal 4 dapat digunakan untuk memanggil tugas interupsi.
Data kinerja
Kinerja komputasional: 64/128 MHz, prosesor RISC 32/64 bit
DRAM 8 MByte (SD), versi dengan 16 MByte
SRAM 256 KByte
Modul CPU memungkinkan waktu siklus sangat cepat 0,1 ms. Aplikasi tipikal (mis. Kontrol
loop) dapat dikonfigurasi dalam approx. 0,5 ms.
DRAM
DRAM berisi:
· Kode program (dimuat dan diperluas ketika modul memori diinisialisasi)
· Memori data untuk sistem operasi, komunikasi, penyangga pesan, fungsi jejak
SRAM, buffered
SRAM buffer (baik menggunakan baterai di subrack atau baterai eksternal) berisi
data berikut, yang akan disimpan selama dan setelah kegagalan daya:
· Diagnostik kesalahan sistem operasi ("pengecualian buffer")
· Max. 1000 kuantitas proses, dikonfigurasi dengan blok fungsi SAV
· Data yang direkam / dilacak menggunakan sistem pesan atau fungsi jejak (dapat dikonfigurasi secara opsional
SRAM)
Pemrograman
Program, berjalan pada modul CPU, dikonfigurasi pada PC menggunakan STRUC G / STRUC L. Ini
kemudian dimuat ke dalam modul memori program MS5 / 55 (atau MS51).
Modul memori program dimasukkan ke dalam wadah modul yang disediakan pada modul CPU. Itu
program pengguna dapat dimuat dalam dua cara:
· Via PP1X / I (pemuatan offline)
· Langsung dari PC melalui koneksi komunikasi serial dalam modul memori yang dimasukkan ke dalam
Modul CPU (pemuatan online)
Diagram koneksi
Hersteller:
Pabrikan:
Siemens Aktiengesellschaft
Sektor industri
Divisi Otomasi Industri
Unit Sistem Otomasi Industri Bisnis (AS)
Anschrift:
Alamat:
Gleiwitzer Strasse 555
DE-90475 NÜRNBERG / NUREMBERG
DEUTSCHLAND / GERMANY
Produktbezeichnung:
Deskripsi Produk
TDC SIMATIC
siehe Anlage 1 / lihat Apendix 1
Das bezeichnete Produkt stimmt in der von uns in Verkehr gebrachten Ausführung mit den
Vorschriften folgender Europäischer Richtlinien überein:
Produk yang diuraikan di atas dalam formulir sebagaimana yang disampaikan sesuai dengan ketentuan Eropa berikut
Arahan:
2004/108 / EG Richtlinie des Tarif zur Angleichung der Rechtsvorschriften der
Mitgliedstaaten über die elektromagnetische Verträglichkeit
Council Directive tentang pendekatan hukum Negara Anggota yang berkaitan dengan kompatibilitas elektromagnetik
2006/95 / EG Richtlinie des Europäischen Parlaments dan des Tarif zur Angleichung der
Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel
zur Verwendung innerhalb bestimmter Spannungsgrenzen
Arahan Parlemen Eropa dan Dewan 12 Desember 2006 tentang harmonisasi hukum Indonesia
Negara Anggota yang berkaitan dengan peralatan listrik yang dirancang untuk digunakan dalam batas tegangan tertentu
CE-Kennzeichnung / CE menandai: 2004
