Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | SIEMENS | Model: | 6DD1607-0CA1 |
|---|---|---|---|
| Tempat Asal: | JERMAN | Jenis: | Modul ekstensi |
| Masukan Arus: | 1,5 A | Tegangan masukan: | DC 24 V |
| slot yang dibutuhkan: | 1 | Berat: | 1kg |
| Cahaya Tinggi: | modul redundansi dioda,modul antarmuka analog |
||
Modul Redundant Power Supply Simatic Simatic S7-400 6DD1607-0CA1 EXM438-1 Modul ekstensi
untuk sinyal "1" +13 hingga +33 V
Input saat ini
untuk sinyal "0", maks. (arus diam yang diizinkan) 0 mA
untuk sinyal "1", ketikkan. 3 mA
Penundaan input (untuk nilai tegangan input)
untuk input standar
di "0" hingga "1", maks. 200 µs
Keluaran digital
Jumlah keluaran digital 8
Perlindungan sirkuit pendek Ya; elektronik / termal
Ambang respons, ketikkan. 250 mA
Batasan tegangan shutdown induktif ke tegangan Supply +1 V
Tegangan output
untuk sinyal "0", maks. 3 V
untuk sinyal "1", maks. Tegangan suplai -2,5 V
Arus keluaran
untuk nilai sinyal "1", nilai 50 mA
untuk sinyal "1" rentang yang diizinkan untuk 0 hingga 40 ° C, min. 100 mA
untuk sinyal "0" sisa arus, maks. 20 µA
Total arus switching 80% pada 50 ° C semua output 50 mA
Kelambatan output dengan beban resistif
"0" hingga "1", maks. 15 µs
Input analog
Jumlah input analog 5; Masukan diferensial
Rentang masukan (nilai terukur), voltase
-10 V hingga +10 V Ya; -10 V: +/- 4 LSB; hingga +10 V: +/- 4 LSB (1 LSB = 4,88 mV)
Resistansi masukan (-10 V hingga +10 V) 470 kΩ
Output analog
Jumlah output analog 8; 4 output 16 bit; 4 output12 bit
Output tegangan, perlindungan sirkuit pendek Ya; relatif terhadap bingkai
Output tegangan, arus hubung singkat, maks. 16 bit: 27 mA; 12 bit: 100 mA
Rentang output, tegangan
-10 hingga +10 V Ya
Generasi nilai analog
Integrasi dan waktu / resolusi konversi per saluran
Resolusi dengan overrange (bit termasuk tanda), maks. 4 AO: 16 bit, 4 AO: 12 bit, 5 AI: 12 bit
Waktu konversi (per saluran) 4 AO (16 bit): 2 µs; 4 AO (12 bit): 4 µs; 5 AI: 45 µs
Jumlah pembuat enkode yang dapat disambungkan, maks. 12; 8 pembuat enkode tambahan (dapat disinkronkan), 4 enkoder mutlak
Pembuat enkode yang dapat disambungkan
Encoder inkremental (simetris) Ya
Inkoder inkremental (asimetris) Ya
Encoder absolut (SSI) Ya; Encoder tunggal atau multiturn dengan SSI (serial sinkron) atau
Antarmuka EnDat
Sinyal encoder, incremental encoder (simetris)
Tanda tanda jejak 1) untuk trek A dan B (90 ° keluar dari fase), poss. dengan nol pulsa N; 2)
untuk jalur maju dan mundur yang terpisah
Sinyal input Dengan sinyal 0: -5 hingga 0 V; dengan 1 sinyal: +3 hingga +5 V; masukan yang diizinkan
rentang tegangan: tegangan diferensial -5 hingga +5 V; maks. masukan saat ini: 15
mA (penting: tidak terbatas pada sisi modul!)
Sinyal encoder, inkremental encoder (asimetris)
Tanda jejak sinyal Track A dan B (fase-bergeser 90 derajat), mungkin dengan nol
pulsa N
Tegangan input dengan 0 sinyal: -30 hingga +4 V (pada beban 15 mA); dengan 1 sinyal: +8 hingga 30 V
(dengan beban 15 mA); rentang tegangan input yang diizinkan: tegangan diferensial -
30 hingga +30 V.
Sinyal encoder, encoder absolut (SSI)
Sinyal input 5 V acc. ke RS 422
Sinyal data Dual-, Gray-, Gray-Kelebihan-Kode
Frekuensi clock, maks. 2 MHz; 100 kHz hingga 2 MHz (tergantung panjang kabel)
Kesalahan / akurasi
Kesalahan Linearitas (relatif terhadap rentang output), (+/-) (+/- 1 LSB)
Isolasi galvanik
Masukan digital isolasi galvanik
Masukan digital isolasi Galvanic No
Output digital isolasi Galvanic
Output digital isolasi Galvanic No
Masukan analog isolasi Galvanic
Masukan analog isolasi Galvanic No
Output analog isolasi Galvanic
Output analog isolasi Galvanic No
Bobot
Berat badan, kira-kira. 1 kg
PRODUK UNGGULAN LAINNYA
| Yasakawa Motor, Driver SG- | Mitsubishi Motor HC-, HA- |
| Modul Westinghouse 1C-, 5X- | Emerson VE-, KJ- |
| Honeywell TC-, TK- | Modul GE IC - |
| Fanuc motor A0- | Pemancar Yokogawa EJA- |
TXO Systems memiliki 6DD1607-0CA1 untuk dijual dengan harga biasanya 60% hingga 90% lebih sedikit dari harga vendor asli. Waktu perputaran cepat kami berarti bahwa kami dapat mengirimkan penggantian yang sama, meminimalkan waktu henti jaringan. The 6DD1607-0CA1, seperti semua perangkat keras kami, sepenuhnya diperiksa dan dikemas ulang di fasilitas ESD & OEM compliant kami dan dilengkapi dengan garansi yang komprehensif sebagai standar.
Sebagai mitra telekom bekas yang disetujui untuk ratusan penyedia layanan global, OEM dan integrator sistem di seluruh dunia, Anda dapat mengandalkan TXO Systems untuk membantu Anda memperluas dan mempertahankan jaringan Anda lebih murah dan lebih cepat. Kami hanya sumber peralatan pasar hijau berkualitas terbaik dengan harga pasar terbaik, dan memberikan kembali manfaat biaya besar langsung kepada pelanggan kami.
The 6DD1607-0CA1 mewakili satu item yang tersedia dari portofolio kelas dunia kami, termasuk Nokia, Siemens, Nortel, Ciena, Ericsson, Marconi, Alcatel, Lucent dan banyak lagi. Dengan lebih dari 800.000 bagian dalam stok dan akses ke 8 juta lebih lanjut melalui jaringan mitra kami, TXO Systems memiliki salah satu inventaris telekomunikasi multi-vendor terbesar di dunia.
• Dirancang untuk tugas kontrol loop berkinerja tinggi dan dikonfigurasi oleh pengguna di SIMATIC S7-400.
• Dapat disesuaikan dengan kebutuhan individu seperti yang diperlukan, seperti: Pengendalian, komputasi, kontrol loop tertutup serta kontrol gerak. Oleh karena itu dapat digunakan secara fleksibel untuk berbagai macam aplikasi.
• Perpustakaan luas dengan sekitar. 300 blok fungsi: Misalnya fungsi sederhana seperti AND, ADD dan OR hingga blok GMC kompleks (kontrol gerakan umum) sebagai master virtual atau fungsi roda gigi.

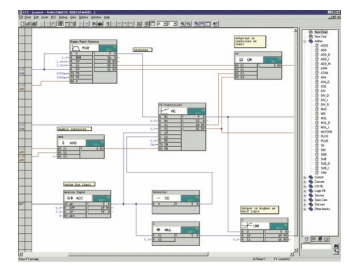

• Konfigurasi grafis yang mudah digunakan dengan alat teknik SIMATIC CFC (Continuous Function Chart) dan paket perangkat lunak D7-SYS add-on: Generasi kode yang optimal oleh kompiler, oleh karena itu SCL tidak diperlukan.
• Antarmuka DP PROFIBUS onboard. SIMATIC FM 458-1 DP didasarkan pada pengalaman lebih dari 15 tahun
dengan sistem kontrol kinerja tinggi dan menggabungkan pengetahuan ini dengan keunggulan SIMATIC - sistem otomatisasi terkemuka selama beberapa dekade. Berbeda dengan fungsi lain denganstatistrruktur / fungsi, modul aplikasi FM 458-1 DP dapat dikonfigurasi secara fleksibel dan disesuaikan dengan kebutuhan individu.
