Rumah ProdukModul Power Supply yang berlebih

Modul Daya Redundan Power Supply 760 MA 5VDC Backplane 140NPR31200

Pengiriman hebat produk hebat, komunikasi sempurna juga !! A ++++

—— Carlos

Banyak Pengiriman cepat dan pelayanan yang baik.Direkomendasikan !!!!!!!!!

—— Gita

I 'm Online Chat Now

Modul Daya Redundan Power Supply 760 MA 5VDC Backplane 140NPR31200

Gambar besar :  Modul Daya Redundan Power Supply 760 MA 5VDC Backplane 140NPR31200

Detail produk:

Tempat asal: FR
Nama merek: Schneider
Nomor model: 140NPR31200

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1
Harga: negotiable
Kemasan rincian: Baru dalam kotak asli
Waktu pengiriman: 2-3 hari kerja
Syarat-syarat pembayaran: T/T, Western Union
Menyediakan kemampuan: 100
Detil Deskripsi produk
merek: Schneider Model: 140NPR31200
Tempat Asal: FR Jenis: Berulang
slot rak: 1 Khas: 760 mA
Berat: 1 kg
Cahaya Tinggi:

modul redundansi dioda

,

modul antarmuka analog

Modul Power Supply Redundant SCHNEIDER TSX QUANTUM MODICON 140NPR31200




spesifikasi umum

Item 140 NRP 312 00 140 NRP 312 01
konsumsi daya di backplane (5VDC)
Khas: 760 mA
Maksimum: 1000 mA
Khas: 760 mA
Maksimum: 1000 mA
panjang gelombang 1310 nm 1310 nm
serat 50/125 µm
62,5 / 125 µm
9/125 µm
ekspansi 0-2 km 0-15 km

Spesifikasi Pemancar Optik

daya optik –23,5 ...– 14 dBm dengan 50/125 µm fibercable
–20 ...– 15 dBm dengan 62.5 / 125 µm fibercable
–15 ...– 8 dBm dengan kabel fiber 9/125 µm
naik / turun waktu 3 nsec atau lebih baik 2,5 nsec atau lebih baik
pemancar menonaktifkan kekuatan
–45 dBm –45 dBm

Spesifikasi Mekanis

berat 1 kg (2 lb) maks
dimensi (hxdxw) 250 x 103,85 x 40,34 mm (9,84 x 4,09 x 1,59 in)
material (selungkup dan bezel) polikarbonat
kebutuhan ruang 1 slot rak

Kondisi operasi

Imunitas RFI (IEC 1000-4-3) 80 ... 1000 MHz, 10 V / m
surge (IEC 1000-4-5) 1 kV shield ke ground
pelepasan elektrostatik (IEC 1000-4-2) 8 kV air / kontak 4 kV
bidang kekuatan dielektrik ke bus: 1400 Vdc
saluran ke saluran: 500 Vdc

Kondisi operasi

suhu 0 ... 60 ° C (32 ... 140 ° F)
kelembaban 90 ... 95% RH non-kondensasi pada 6 ° C
interaksi kimia Kandang dan strip terminal terbuat dari polikarbonat. Bahan ini bisa
rusak oleh alkali kuat dan berbagai hidrokarbon, ester, halogen dan
keton dalam kombinasi dengan panas. Produk-produk umum yang mengandung ini termasuk
deterjen, produk PVC, produk minyak bumi, pestisida, desinfektan, cat
penghilang, dan cat semprot.
ketinggian 2.000 m. Ketika ketinggian melebihi ini, kurangi operasi maksimum 60 ° C
suhu dengan 6 ° C / 1000 m elevasi tambahan.
getaran 10 ... 57 Hz pada 0,075 mm amplitudo perpindahan konstan 57 ... 150 Hz pada 1 g
shock +/- 15 g peak, 11 ms, half-sine wave

PRODUK UNGGULAN LAINNYA

Yasakawa Motor, Driver SG- Mitsubishi Motor HC-, HA-
Modul Westinghouse 1C-, 5X- Emerson VE-, KJ-
Honeywell TC-, TK- Modul GE IC -
Fanuc motor A0- Pemancar Yokogawa EJA-
Kontak person: Anna
E-mail: kebijaksanaanlongkeji@163.com
Ponsel: + 0086-13534205279

Produk S imilar

140ERT85410 140ESI06210 140HLI34000 140MSB10100
140MSC10100 140NOA61100 140NOE31100 140NOE35100
140NOE51100 140NOE55100 140NOE77101 140NOE77110
140NOL91100 140NOL91120 140NOM21100 140NOM21200
140SHS94500 140XBE10000 140XBP00200 140XBP00300
140XBP00400 140XBP00600 140XBP01000 140XBP01600
140XCA10206 140XCA10215 140XCA71703 140XCA71700
140XCA71709 140XCP20000 140XCP40100 140XCP40200
140XCP50000 140XCP51000 140XCP60000 140XCP90000
140XSM00200 140XSM01000 140XTS00100 140XTS00200
140XTS00209 140XTS00212 140CFU00600 140NOM25200
140XTS00500 140XTS01203 140XTS01206 140XTS01209
140XTS01212 140XTS10206 140XTS10215 140XTS33200
140ACO02000 140ACO13000 140AII33000 140AII33010
140AIO33000 140AMM09000 140ARI03010 140ATI03000

140AVI03000 140AVO02000 140CFA04000 140CFB03200
140CFC03200 140CFD03200 140CFE03200 140CFG01600
140CFH00800 140CFI00800 140CFJ00400 140CFK00400

PERINGATAN

PERALATAN TETAP YANG DILARANG MENGGUNAKAN Modul konverter serat mode single-mode 140 NRP 312 01 ke modul konverter serat multi-mode 140 NRP 312 00. Kegagalan untuk mengikuti instruksi ini dapat menyebabkan kematian, cedera serius, atau kerusakan peralatan.

Modul konverter serat 140 NRP 312 00/01 merupakan metode alternatif untuk menggunakan sakelar dual-ring
(DRS) untuk menyediakan komunikasi serat optik dalam sistem EIO Quantum. Anda dapat menginstal 140 modul NRP 312 00/01 pada Quantum local dan RIO turun ke:
Saya memperpanjang total panjang jaringan Quantum EIO (RIO turun di area terpisah dari pabrik yang lebih dari 100 m terpisah)
l meningkatkan kekebalan kebisingan
l menyelesaikan kemungkinan masalah pembumian ketika menggunakan metode pembumian yang berbeda diperlukan antara 2 bangunan Anda dapat menghubungkan modul 140 NRP 312 00/01 ke modul Ethernet berbasis 100Mbps pada rak Quantum untuk memperpanjang jarak transmisi. Contoh:
l Anda dapat menghubungkan modul 140 NRP 312 00/01 ke modul kepala RIO 140 CRP 312 00 atau modul adaptor RIO 140 CRA 312 0 • RIO dalam sistem Quantum EIO.
l Anda dapat menghubungkan modul 140 NRP 312 00/01 ke modul kepala DIO 140 NOC 780 00 untuk mengelola perangkat DIO. Ada 2 model modul konverter serat, masing-masing mendukung satu jenis kabel serat:
l 140 NRP 312 00 mendukung kabel serat multi-mode.
l 140 NRP 312 01 mendukung kabel serat mode tunggal.
Untuk detail tentang modul konverter serat lainnya dan bagaimana mereka beroperasi dalam jaringan Quantum dan M340, lihat Panduan Pengguna 140 Modul Serat Optik Repeater 140 NRP 954 00 / 01C dan Panduan Pengguna Modul Pengubah Serat BMX NRP 0200/01.

pengantar

Modul konverter serat 140 NRP 312 00/01 memiliki 2 port tembaga dan 2 port serat. Port serat, baik dalam mode multi-mode dan single-mode, menggunakan konektor tipe-LC. Satu port serat digunakan sebagai sinyal pemancar (Tx), dan port serat lainnya digunakan sebagai sinyal penerima (Rx). Ada 2 model modul konverter serat, masing-masing mendukung satu jenis kabel serat:  140 NRP 312 00 mendukung kabel serat multi-mode.  140 NRP 312 01 mendukung kabel serat mode tunggal.

140 NRP 312 00/01 Keterangan

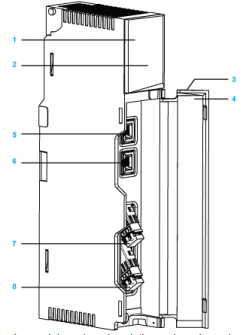

Gambar berikut menunjukkan modul konverter serat 140 NRP 312 00/01:

1 nomor model, kode deskripsi, kode warna

2 LED

3 pintu yang bisa dilepas

4 label identifikasi pelanggan (Lipat label dan letakkan di dalam pintu.)

5 port Ethernet 1

6 port Ethernet 2

7 port serat 1
8 port serat 2


CATATAN: Ada 2 pasang terpisah:
l pasangan 1: port Ethernet 1 + port serat 1
l pasangan 2: port Ethernet 2 + port serat 2

Memasang Modul Konverter Serat untuk Memperpanjang Jarak Antara Rak Lokal dan Penurunan RIO

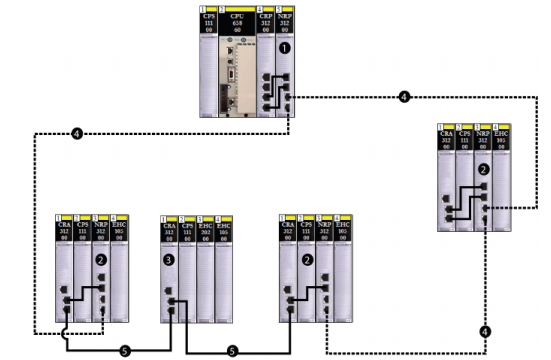

Gambar berikut menunjukkan jaringan Quantum EIO menggunakan modul konverter serat 140 NRP 312 00/01 untuk memperpanjang jarak antara rak lokal dan RIO turun di luar 100 m.

1 140 modul konverter serat NRP 312 00/01 saling terkait dengan modul kepala RIO 140 CRP 312 00 di rak lokal
2 RIO drop dengan modul konverter serat 140 NRP 312 00/01 yang saling terkait dengan 140 CRA 312 • 0 RIO
adaptor untuk koneksi kabel serat
3 RIO drop tanpa modul konverter serat 140 NRP 312 00/01 untuk koneksi kabel tembaga
4 kabel serat pada cincin utama yang digunakan untuk jarak lebih dari 100 m
5 kabel tembaga pada cincin utama yang digunakan untuk jarak kurang dari 100 m

Instalasi Modul Fiber Converter untuk Memperpanjang Jarak Antara RIO Drops

Gambar berikut menunjukkan jaringan Quantum EIO menggunakan modul konverter serat 140 NRP 312 00/01 untuk memperpanjang jarak antara rak lokal dan RIO turun di luar 100 m.

1 140 NRP 312 00/01 modul konverter serat yang saling terkait dengan modul kepala RIO 140 CRP 312 00 pada rak saluran
2 Penurunan RIO dengan modul konverter serat 140 NRP 312 00/01 yang saling terkait dengan adaptor 140 CRA 312 • 0 RIO untuk koneksi kabel serat
3 RIO drop tanpa modul konverter serat 140 NRP 312 00/01 untuk koneksi kabel tembaga
4 kabel serat pada cincin utama yang digunakan untuk jarak lebih dari 100 m
5 kabel tembaga pada cincin utama yang digunakan untuk jarak kurang dari 100 m

Memasang Modul Fiber Converter untuk Memperpanjang Jarak Antar Perangkat DIO

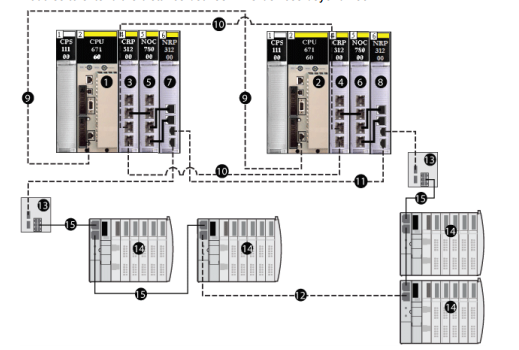

Gambar berikut menunjukkan jaringan Quantum EIO yang menggunakan modul konverter serat 140 NRP 312 00/01 untuk memperpanjang jarak antara perangkat DIO di luar 100 m.

1 Quantum CPU di rak lokal utama
2 Quantum CPU pada rak lokal siaga
3 140 CRP 312 00 RIO head module pada rak lokal utama
4 140 CRP 312 00 RIO head module pada rak lokal siaga
5 140 NOC 780 00 DIO head module saling terkait dengan modul 140 CRP 312 00 (3) dan
140 NRP 312 00/01 modul konverter serat (7) pada rak lokal utama
6 140 NOC 780 00 DIO head module saling terkait dengan modul 140 CRP 312 00 (4) dan
the140 NRP 312 00/01 modul konverter serat (8) pada rak lokal siaga
7 140 NRP 312 00/01 modul konverter serat saling terkait dengan modul kepala DIO 140 NOC 780 00 (5)
rak lokal utama
8 140 NRP 312 00/01 modul konverter serat yang saling terkait dengan modul kepala DIO 140 NOC 780 00 (6)
ras lokal yang siaga
9 fiber sync-link menghubungkan CPU primer dan standby (1 & 2)
10 fiber sync-link menghubungkan modul primary dan standby 140 CRP 312 00 (3 & 4)
11 fiber sync-link menghubungkan modul primary dan standby 140 NRP 312 00/01 (7 & 8)
12 kabel serat pada cincin utama yang digunakan untuk jarak lebih dari 100 m
13 switch dual-ring (DRS) digunakan untuk menghubungkan perangkat DIO (14) ke cincin utama
14 perangkat DIO
15 kabel tembaga pada cincin utama yang digunakan untuk jarak kurang dari 100 m

Memasang Modul Fiber Converter dalam Sistem Siaga Panas

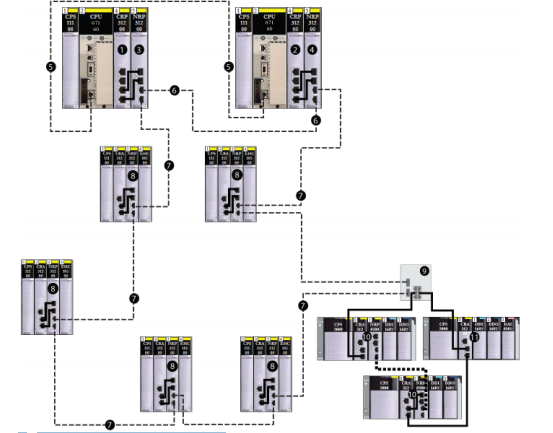

Gambar berikut menunjukkan jaringan Quantum EIO Hot Standby menggunakan modul konverter serat 140 NRP 312 00/01 untuk memperpanjang jarak antara rak lokal dan RIO turun melebihi 100 m. Penggunaan modul konverter serat berguna untuk membantu menghindari kebisingan, atenuasi, dan / atau grounding jauh ketika jarak antara PLC primer dan standby melebihi 100 m.

1 Quantum CPU di rak lokal utama
2 Quantum CPU pada rak lokal siaga
3 140 NRP 312 0 • modul konverter serat yang saling terkait dengan modul kepala RIO 140 CRP 312 00 di atas
rak lokal utama
4 140 NRP 312 0 • modul konverter serat yang saling terkait dengan modul kepala RIO 140 CRP 312 00 di atas
rak lokal siaga
5 fiber sync-link menghubungkan CPU primer dan standby
6 fiber sync-link yang menghubungkan modul-modul utama dan modul-modul konverter serat yang ada dan standby
7 cincin utama serat
8 Quantum RIO drop
9 X80 RIO drop
