Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | Schneider | Model: | 140NOE77101 |
|---|---|---|---|
| Tempat Asal: | FR | Jenis: | Prosesor/Pengontrol |
| Seri: | Komunikasi | Bentuk Modul: | Standar |
| Menandai: | CE | Berat: | 0,45kg |
| Cahaya Tinggi: | modul redundansi dioda,modul antarmuka analog |
||

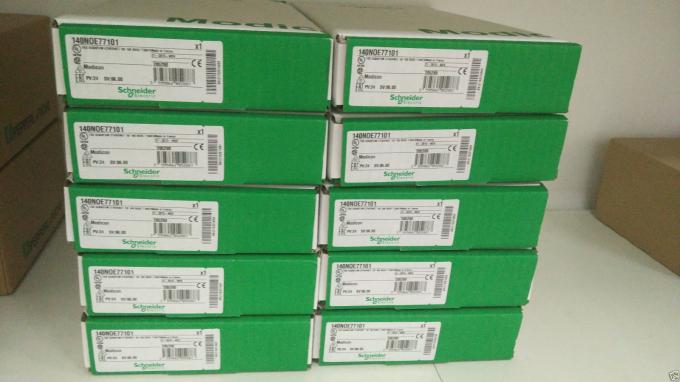

Schneider Electric Modicon Quantum 140NOE77101 Modul Ethernet Komunikasi
| Pabrikan: | Modicon Quantum |
| Seri: | Komunikasi |
| Berat: | 0,45KG |
| Jenis produk atau komponen: | Jaringan Ethernet TCP / IP modul |
| Konsep: | Siap Transparan |
| Server web: | Kelas B30 |
| Layanan web: | Editor Data (melalui terminal PC) |
| Diagnostik melalui halaman web yang telah ditentukan | |
| Rak penampil | |
| Layanan komunikasi: | Manajemen bandwidth |
| Server FDR | |
| Data Global | |
| I / O scanning | |
| Modbus TCP messaging | |
| Manajemen jaringan SNMP | |
| Protokol port komunikasi: | Ethernet Modbus TCP / IP |
| Antarmuka fisik: | RJ45 10BASE-T / 100BASE-TX twisted pair |
| Serat optik MT / RJ 100BASE-FX | |
| Tingkat transmisi: | 10/100 Mbit / dtk |
| Redundansi: | Ya arsitektur siaga siaga panas |
| Menyediakan: | Melalui power supply rak |
| Menandai: | CE |
| Pensinyalan lokal: | 1 aktivitas transmisi / penerimaan LED (TxAct / RxAct) |
| 1 rak LED operasional (Aktif) | |
| 1 jaringan LED aktif (Tautan) | |
| 1 modul LED siap (Siap) | |
| 1 mode full dupleks LED (Fduplex) | |
| 1 status jaringan LED Ethernet (RUN) | |
| 1 kesalahan modul LED Ethernet (Kesalahan) | |
| 1 mode unduh LED (Kernel) | |
| 1 deteksi tabrakan LED (Coll) | |
| 1 laju data LED 10 Mbps atau 100 Mbps (10 MB / 100 MB) | |
| Konsumsi saat ini: | 750 mA 5 V DC |
| Format modul: | Standar |
PRODUK UNGGULAN LAINNYA
| Yasakawa Motor, Driver SG- | Mitsubishi Motor HC-, HA- |
| Modul Westinghouse 1C-, 5X- | Emerson VE-, KJ- |
| Honeywell TC-, TK- | Modul GE IC - |
| Fanuc motor A0- | Pemancar Yokogawa EJA- |
Konfigurasi Output Fallback Negara
Jika modul 140 SDO 953 00S mendeteksi perbedaan dalam data dari
tuan rumah, modul mengatur outputnya ke status backback yang dikonfigurasi.
Output dari modul 140 SDO 953 00S memiliki tiga status.
berenergi
tidak diberi energi lagi
"pertahankan keadaan terakhir" (mundur)
Di layar konfigurasi parameter Unity Pro, Anda dapat mengkonfigurasi output
posisi jika modul tidak lagi diservis oleh modul prosesor. Kamu bisa
baik mempertahankan nilai terakhir atau menentukan nilai lain
Kata kesehatan adalah kontrol sistem ekstra yang dihasilkan oleh modul prosesor,
menggunakan data yang dibaca dari modul output.
Semua kesalahan ini mengaktifkan kata kesehatan:
masalah yang berlebihan (hanya mengaktifkan sedikit kata kesehatan yang sesuai)
saluran tidak aman (hanya mengaktifkan bit yang sesuai dari kata kesehatan)
kerusakan host (SSD)
masalah pasokan daya proses
Kesalahan CRC
pertukaran numbe salah

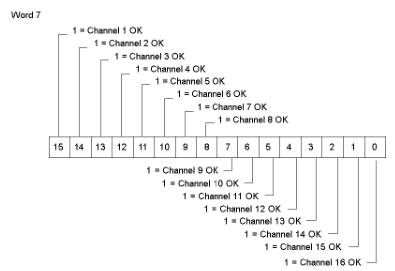

Diagram berikut menunjukkan daftar kata 7.
Bit 15 ke bit 0: 16 bit ini diatur ke 1 ketika tidak ada kesalahan yang mendeteksi
Diagram berikut menunjukkan daftar kata input ketiga. Jika bit 15 disetel ke 1,
itu berarti bahwa pemeriksaan internal telah mendeteksi kerusakan saluran 1, dll.
Pada kata 4, bit 15 didedikasikan untuk Kesalahan Power Supply Proses. Sudah diatur ke 1 jika
catu daya eksternal tidak lagi terdeteksi.
Pada kata 4, bit 14 didedikasikan untuk System Shut Down. Sudah diatur ke 1 jika modul
telah mendeteksi kerusakan dari inangnya. Dalam hal ini, modulnya aman dan mati
turun.
Bit lain pada kata 4 dan kata 5 dan 6 digunakan oleh modul untuk internal
memeriksa:
Nomor pertukaran: nomor seri dari set data
Cyclic Redundancy Check (CRC): fungsi yang digunakan untuk mendeteksi kesalahan setelah
transmisi
