Informasi yang diberikan dalam dokumentasi ini berisi deskripsi umum dan / atau karakteristik teknis dari kinerja produk yang tercantum di sini. Dokumentasi ini tidak dimaksudkan sebagai pengganti dan tidak digunakan untuk menentukan kesesuaian atau keandalan produk ini untuk aplikasi pengguna tertentu. Merupakan tugas dari setiap pengguna atau integrator tersebut untuk melakukan analisis, evaluasi, dan pengujian risiko yang tepat dan lengkap terhadap produk-produk tersebut sehubungan dengan aplikasi khusus yang relevan atau penggunaannya. Baik Schneider Electric maupun afiliasi atau anak perusahaannya tidak bertanggung jawab atau berkewajiban atas penyalahgunaan informasi yang tercantum di sini. Jika Anda memiliki saran untuk perbaikan atau amandemen atau telah menemukan kesalahan dalam publikasi ini, harap beri tahu kami. Tidak ada bagian dari dokumen ini yang boleh direproduksi dalam bentuk apa pun atau dengan cara apa pun, elektronik atau mekanis, termasuk fotokopi, tanpa izin tertulis dari Schneider Electric.

Semua peraturan keselamatan negara bagian, regional, dan lokal harus diperhatikan ketika menginstal dan menggunakan produk ini. Untuk alasan keamanan dan untuk membantu memastikan kepatuhan dengan data sistem terdokumentasi, hanya pabrikan yang harus melakukan perbaikan terhadap komponen.

Ketika perangkat digunakan untuk aplikasi dengan persyaratan keamanan teknis, instruksi yang relevan harus diikuti.

Kegagalan untuk menggunakan perangkat lunak Schneider Electric atau perangkat lunak yang disetujui dengan produk perangkat keras kami dapat mengakibatkan cedera, bahaya, atau hasil operasi yang tidak tepat. Kegagalan untuk mengamati informasi ini dapat mengakibatkan cedera atau kerusakan peralatan. © 2012 Schneider Electric. Seluruh hak cipta.

MELIHAT

Baca petunjuk ini dengan seksama, dan lihat peralatan untuk mengenal perangkat sebelum mencoba menginstal, mengoperasikan, atau memeliharanya. Pesan-pesan khusus berikut dapat muncul di seluruh dokumentasi ini atau pada peralatan untuk memperingatkan potensi bahaya atau untuk meminta perhatian pada informasi yang memperjelas atau menyederhanakan prosedur.

Ikhtisar

Bab ini akan memberi Anda informasi umum untuk memahami di mana dan kapan Anda dapat menggunakan modul pengulang serat optik 140 NRP 954 0 •. 140 NRP 954 0 • modul repeater serat optik dapat dimasukkan dalam jaringan RIO. Ada 2 model repeater serat optik masing-masing mendukung satu jenis kabel serat optik:  140 NRP 954 00 mendukung kabel serat optik multimode.  140 NRP 954 01C mendukung kabel serat optik mode tunggal.

RIO Networks

Modicon Quantum RIO jaringan adalah kecepatan tinggi (1,544 Mbit / s) jaringan area lokal (LAN) menggunakan kabel koaksial. Jaringan RIO mendukung komunikasi antara PLC dan satu atau lebih tetes modul I / O yang tersebar di seluruh area lokal, misalnya fasilitas manufaktur atau pemrosesan. Ada banyak topologi asli yang mungkin yang dapat digunakan untuk jaringan RIO:  Topologi kabel linier (lihat Panduan Perencanaan dan Pemasangan Sistem Kabel I / O Jarak Jauh untuk informasi tentang jaringan kabel coaxial RIO.):  Sistem kabel RIO kabel tunggal standar  Sistem kabel RIO redundan  Sistem kabel ganda  Hot Standby cable topologies (lihat Modicon Quantum Hot standby System User Manual untuk informasi tentang jaringan kabel koaksial Hot Standby.):  Single-cable Hot Standby system  Redundant Hot Standby cable system Arsitektur dasar dari sistem kabel RIO adalah sebagai berikut:  prosesor RIO disebut head  jaringan dibuat dari satu (linier) atau dua (dual atau redundansi) kabel kabel (s) Taps yang dipasang di sepanjang kabel trunk ( s), dan kabel drop mengalir dari ketukan ke adaptor drop. Pencocokan impedansi yang tepat dipertahankan di seluruh jaringan dengan 75 Ω pemisah saluran.

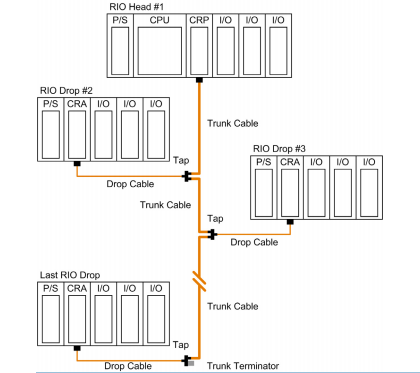

Gambar berikut menunjukkan dasar dari sistem RIO kabel tunggal standar:

Tabel nomor bagian (lihat halaman 22) memberikan referensi untuk komponen dasar yang dapat digunakan dalam topologi RIO.

140 NRP 954 0 • Penyisipan Repeaters Serat Optik
Penyisipan kabel serat optik dalam jaringan RIO memungkinkan untuk:
l memperpanjang total panjang jaringan RIO, misalnya, RIO jatuh terpisah jauh
blok pabrik tanpa melebihi batas atenuasi sistem kabel koaksial.
l secara signifikan meningkatkan karakteristik kekebalan kebisingan instalasi.
Saya membuat topologi yang tidak bisa bekerja dengan baik dengan satu kabel koaksial.
Saya menyelesaikan masalah landasan yang jauh, misalnya, ketika menggunakan referensi tanah yang berbeda adalah wajib, misalnya, antara dua bangunan.
Selain aplikasi umum yang tercantum di atas:
l Penyisipan 140 NRP 954 00 repeater serat optik dalam jaringan RIO yang sudah ada yang telah menggunakan 490NRP954 pengulang serat optik memungkinkan untuk memperluas jaringan RIO tanpa distorsi lebar pulsa tambahan (atau jitter).
The 490NRP954 serat optik repeater adalah multimode fiber optic repeater. Lihat Panduan Pengguna Modicon Fiber Optic Repeater untuk rincian tentang 490NRP954.

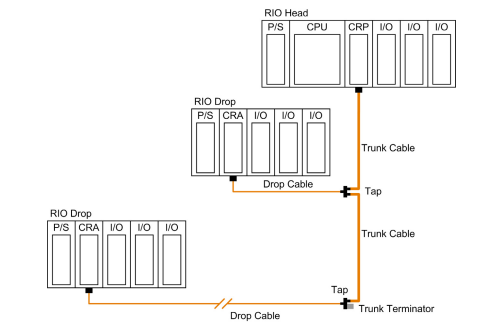

Penyisipan Repeater Serat Optik dalam Kabel Drop Gambar berikut menunjukkan jaringan RIO dengan drop RIO kedua yang terhubung ke kabel trunk menggunakan kabel drop panjang:

Untuk menghindari redaman, kebisingan dan / atau tanah yang jauh jika kabel drop panjang, akan berguna untuk memasang repeater serat optik.

Contoh Aplikasi

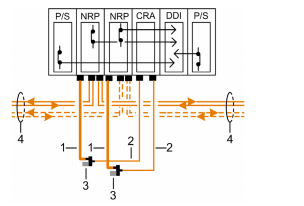

Contoh berikut akan menunjukkan kepada Anda arsitektur rak yang sangat terdiagnosis yang dimasukkan dalam topologi bus dan pasokan daya yang redundan (AC dan DC). Arsitektur ini memungkinkan untuk memperingatkan dan menafsirkan dari jarak jauh yang ketersediaannya telah hilang (pasokan listrik, kabel serat optik ...):

1 kabel Trunk
2 Jatuhkan kabel
3 Ketuk dengan terminator saluran
4 2 pasang kabel serat optik
P / S 140 CPS 124 00 dan 140 CPS 224 00 Modul catu daya redundan
NRP 140 NRP 954 0 • Modul repeater serat optik
CRA 140 CRA 932 00 Remote I / O drop modul saluran ganda
DDI 140 DDI 353 00 input DC 24 modul Vdc
140 NRP 954 0 • repeater serat optik dirangkai bersama untuk memperpanjang panjang sambungan serat redundan (misalnya di terowongan). Relay diagnostik dari
catu daya redundan (AC dan DC) dan modul NRP terhubung ke modul DDI. Semua status relai diagnostik yang tersedia dalam modul DDI ditransmisikan pada jaringan RIO melalui modul CRA.
CATATAN: Dalam contoh ini, modul dipasang di backplane Quantum 6-slot (140 XBP 006 00) atau lebih.
Silakan lihat Referensi Perangkat Otomatisasi Kuantum Modicon
Panduan untuk detail tentang catu daya, drop I / O jarak jauh, modul input DC, dan backplane.
